F4R ou F9Q ou K4J ou K4M ou K9K, et ROUES ALUMINIUM 15" ou ROUES ALUMINIUM 16" ou ROUES ALUMINIUM 17" ou ROUES TOLE 15" ou ROUES TOLE 16" ou ROUES TOLE 17"
ATTENTION En cas de réglage des trains roulants, effectuer l'apprentissage du capteur de couple et d'angle de volant à l'aide de l'outil de diagnostic (voir " manuel de diagnostic "). |

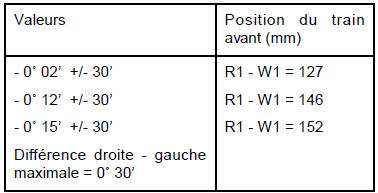

I - CHASSE
Non réglable

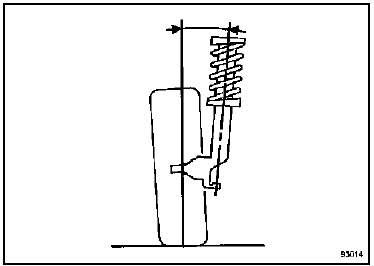

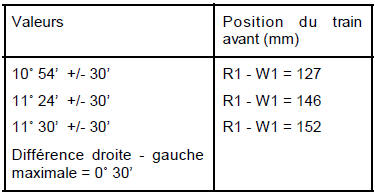

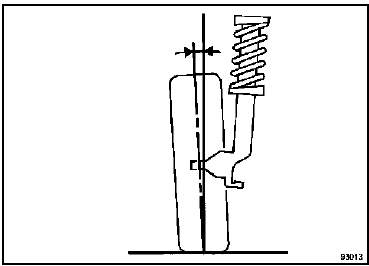

II - CARROSSAGE
Non réglable.

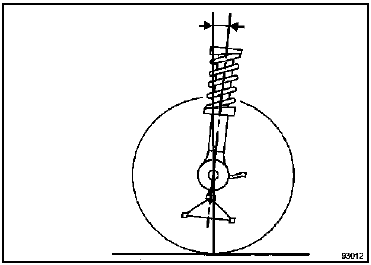

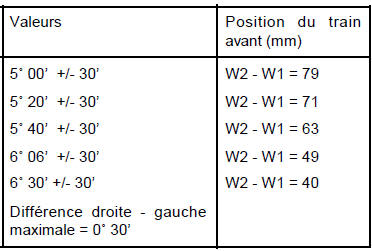

III - PIVOT
Non réglable.

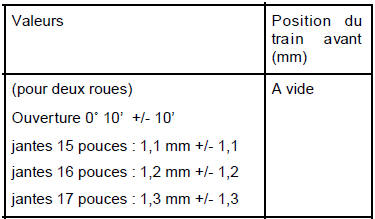

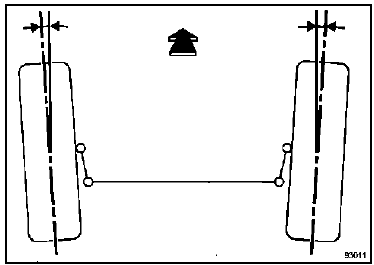

IV - PARALLÉLISME
Réglage par rotation des manchons de biellette de direction.
V - BLOCAGE DES ARTICULATIONS ÉLASTIQUES
Pour le réglage Chapitre Eléments porteurs avant.
Groupe motoventilateur
habitacle
DIRECTION A GAUCHE
Couples de serragem
vis de fixation de la tôle
de renfort de poutre
2,1 daN.m
vis de fixation du plot
élastique
0,2 daN.m
vis de cache batterie
0,4 daN.m
Le groupe motoventilateur habitacle est accessible ...
Barre de renvoi de pédale de
frein
B84 ou C84 ou S84, et DIRECTION A DROITE
DÉPOSE
Déposer la pédale de frein (Chapitre Commandes
d'éléments mécaniques, Pédale de frein, page 37A-
13).
Tourner le contacteur de stop (1) d'un quart de tour
dans le sens antihorair ...
Hauteurs sous coque
POINTS DE MESURE
La cote R1 se prend entre le sol et l'axe de la roue
avant (R1).
La cote R2 se prend entre le sol et l'axe de la roue arrière
(R2).
La cote W1 se prend entre le sol et le dessous de la tête
de la vis de fixation de la traverse arrière.
