Revue technique Renault Megane: Hauteurs sous coque
POINTS DE MESURE

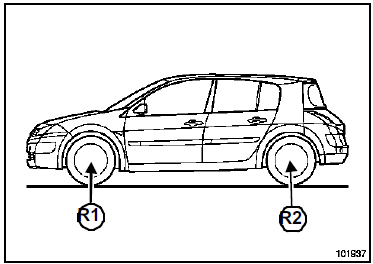

La cote R1 se prend entre le sol et l'axe de la roue avant (R1).
La cote R2 se prend entre le sol et l'axe de la roue arrière (R2).

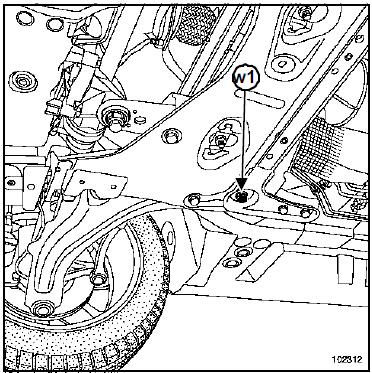

La cote W1 se prend entre le sol et le dessous de la tête de la vis de fixation de la traverse arrière.

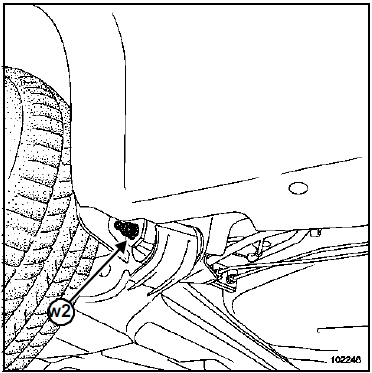

La cote W2 se prend entre le sol et l'axe de fixation de l'articulation élastique sur le palier.
Couples de serrage (en
daN.m) de la direction
I - FREINAGE AVANT ET ARRIÈRE
II - COMMANDE DE FREIN
Couples de serrage (en
daN.m) du système de
freinage
...
Valeurs et réglages des trains
roulants avant
F4R ou F9Q ou K4J ou K4M ou K9K, et ROUES ALUMINIUM 15" ou ROUES ALUMINIUM
16" ou ROUES
ALUMINIUM 17" ou ROUES TOLE 15" ou ROUES TOLE 16" ou ROUES TOLE 17"
ATT ...
D'autres materiaux:
Affrectation des voies
AFFECTATION DES VOIES
Calculateur Direction Assistée Electronique (connecteur 8 voies noir) :
Le calculateur est indissociable de l'ensemble colonne de direction
Voie 1 Non connecté
Voie 2 Non connecté
Voie 3 Non connecté
Voie 4 Signal CAN L1 (vers tableau de bord)
...
Réaspiration des vapeurs
d'huile
K4J
I - PRÉSENTATION DES ÉLÉMENTS
Orifice d'aspiration des vapeurs
d'huile
Plaque de récupération des
vapeurs d'huile placée sur le
couvre-culasse
Orifice calibré
Pour le démontage de la plaque de récup& ...
Tablier
Le remplacement de cette pièce est une opération
complémentaire au remplacement du renfort latéral de
tablier et à la traverse inférieure de tablier.
Les informations concernant les pièces
complémentaires seront traitées dans leurs ...
