Revue technique Renault Megane: Filtre à air

K4J

REMPLACEMENT DE L'ÉLEMENT FILTRANT

  • Déposer :

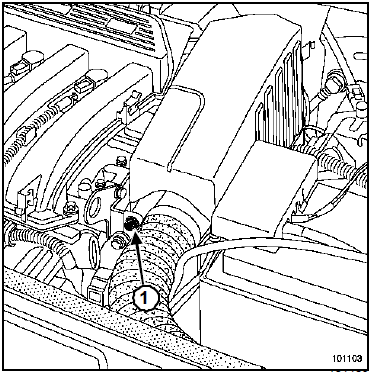

  •  la vis de fixation (1) du boîtier résonateur d'air,
  •  le boîtier résonateur d'air.

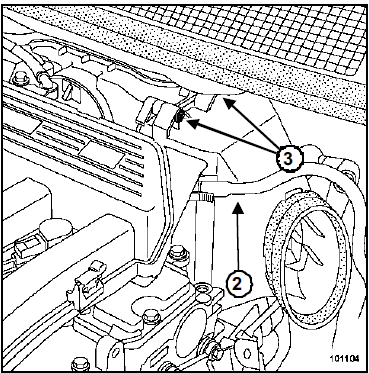

  • Débrancher le tuyau (2) de dépression de l'amplificateur de freinage du répartiteur d'admission.
ATTENTION

Ne pas endommager la sortie de dépression sur le répartiteur d'admission. Sa destruction entraîne le remplacement du répartiteur d'admission.

  • Déposer :
  •  les deux vis de fixation (3) du couvercle de filtre à air,
  •  l'élément filtrant.

F4R ou F9Q ou K4M ou K9K

REMPLACEMENT DE L'ÉLÉMENT FILTRANT

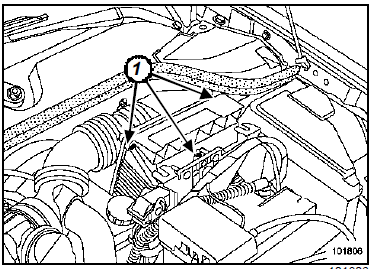

  • Déposer les trois vis de fixation (1) du couvercle de filtre à air.

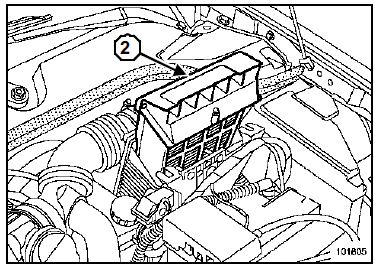

  • Déposer l'élément filtrant (2).
