Le remplacement de cette pièce est une opération de base pour une collision latérale arrière.
C'est un élément en matière plastique démontable.
REPARATION
La trappe est en NORYL GTX, pour la gamme peinture se reporter à la Note Technique 473A.
COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée seule (pré-apprêtée).

DEPOSE

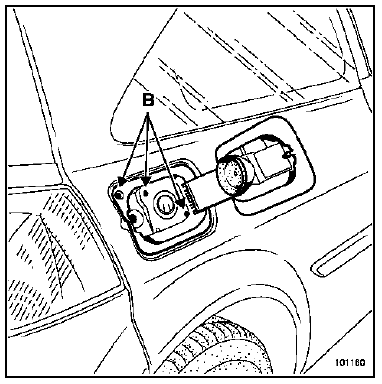

Exercer une légère pression avec les doigts pour désengager la trappe des quatre clips (A) et tirer la trappe vers l'extérieur.
REPOSE
Procéder dans le sens inverse de la dépose.

NOTA : Il n'y a pas de réglages possibles lors du remontage de la trappe à carburant, les vis (B) ne servant qu'à déposer la goulotte à carburant.
Panneau de porte latérale arrièreGarniture de dossier 2/3 - 1/3
Couples de serrage
Vis patte de fixation - armature dossier
35 N.m
Vis de fixation accoudoir - armature
18 N.m
DEPOSE
Déposer le dossier (voir chapitre 76A-A).
Déposer les appuie-tête.
Déclipper l'enjoliveur de la com ...
Etrier de frein
Outillage spécialisé indispensable
Fre. 1190-01
Repousse-piston
d'étrier de frein
Matériel indispensable
presse-pédale
Couples de serragem
vis de colonnette
3,2 daN ...
Interprétation des états
ET001
+ APRES CONTACT CALCULATEUR
ET001 ABSENT contact mis
Effectuer un contrôle du fusible d'alimentation FD (5A) de l'unité
de protection et de commutation.
Vérifier à l'aide d'un multimètre la présence d'un + 12 V contact mis ...
