Revue technique Renault Megane: Dossier complet 1/3 - 2/3

Couples de serrage

Vis avant de dossier 44 N.m
Vis arrière de dossier 21 N.m
Vis de fixation de ceinture 21 N.m

DEPOSE

NOTA : Pour faciliter l'accès aux fixations du dossier, dégager les assises.

Les dossiers 1/3 et 2/3 peuvent être déposés séparément

Déposer :

Déposer :

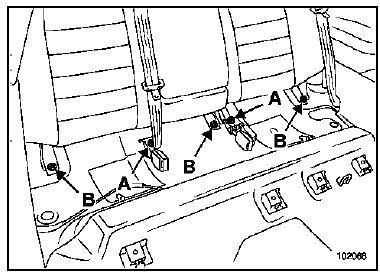

  •  les vis de la ceinture (A),
  •  les vis avant du dossier (B).

Basculer le dossier.

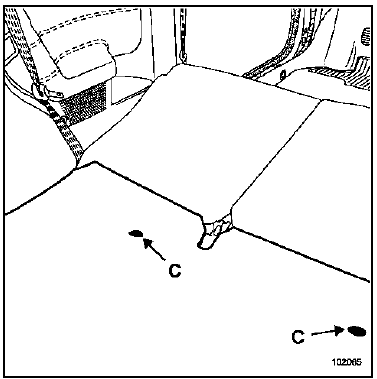

Dégrafer les agrafes du tapis de coffre (C) à l'aide de

Dégrafer les agrafes du tapis de coffre (C) à l'aide de la pince à dégrafer.

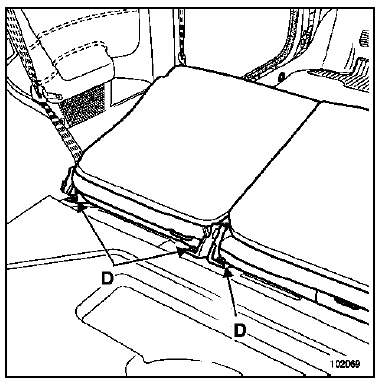

Dévisser les fixations arrière (D) sans les déposer.

Dévisser les fixations arrière (D) sans les déposer.

Déposer les dossiers.

REPOSE

Positionner les dossiers en lieu et place à l'aide des fixations (D) (sans les serrer).

Reposer les fixations partie avant et les serrer.

Serrer les fixations partie arrière.

Serrer aux couples.
