Revue technique Renault Megane: Feu arrière
Pour avoir accès aux lampes, déclipper les supports de lampes en pressant sur les languettes (1).
DÉPOSE

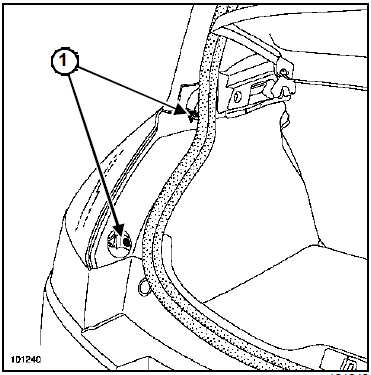

- Déposer les deux écrous (1).
- Déclipper le feu arrière.
- Débrancher les connecteurs du feu arrière.

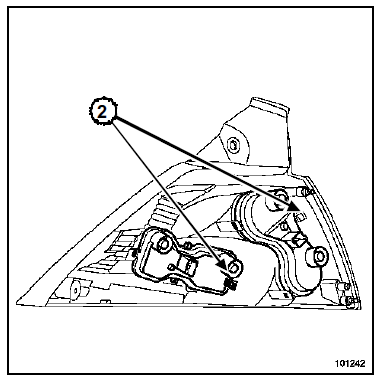

- Déclipper les supports de lampes en pressant sur les languettes (2) pour avoir accès aux lampes.
REPOSE
- Procéder dans le sens inverse de la dépose.
Feu de stop surélevé
DÉPOSE
Déposer les garnitures intérieures du hayon (voir
Garniture de hayon) dans le MR 365 - Carrosserie.
Déclipper le feu en appuyant sur les ergots (1) ...
