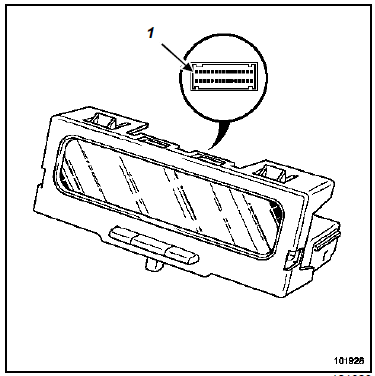

Revue technique Renault Megane: Afficheur "bas de gamme"

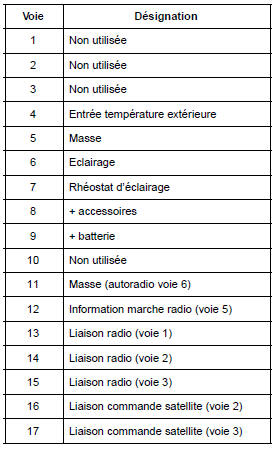

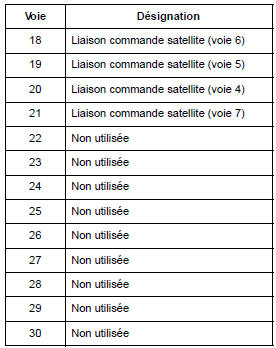

Connecteur rouge (30 voies)
| Nota : Si le véhicule est équipé du système de navigation, (Chapitre Système télématique embarqué). |
Afficheur
DÉPOSE
Déclipper la partie supérieure (1) de la planche de
bord suivant le mouvement indiqué sur l'image.
Déclipper l'afficheur en appuyant en (2 ...
Afficheur "haut de gamme"
Connecteur vert (30 voies)
Nota :
Si le véhicule est équipé du système de navigation,
(Chapitre Système télématique embarqu&e ...
