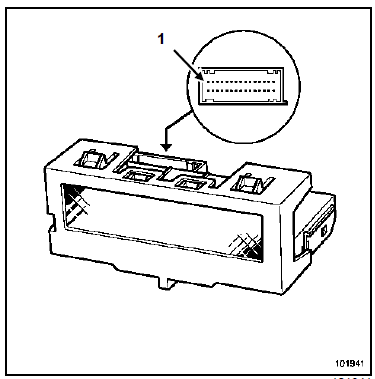

Revue technique Renault Megane: Afficheur "haut de gamme"

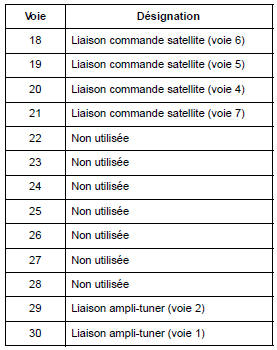

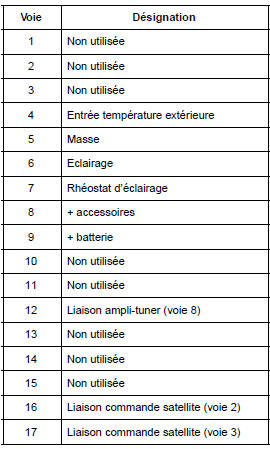

Connecteur vert (30 voies)

Connecteur vert (30 voies)

Nota : Si le véhicule est équipé du système de navigation, (Chapitre Système télématique embarqué).
    Afficheur "bas de gamme"
    Connecteur rouge (30 voies) Nota : Si le véhicule est équipé du système de navigation, (Chapitre Système télématique embarqu& ...
