Revue technique Renault Megane: Distributeur hydraulique

DP0

DÉPOSE

•  Mettre le véhicule sur un pont élévateur à deux colonnes.
•  Déposer les caches du moteur.
•  Déposer le cache batterie.
•  Débrancher la batterie en commençant par la borne négative.
•  Déposer le protecteur sous moteur

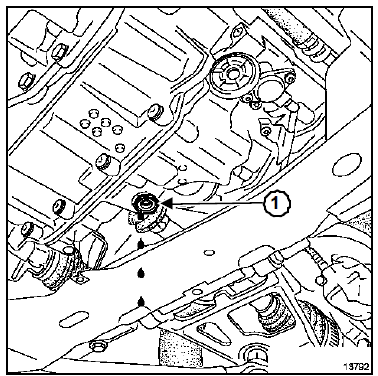

• Vidanger la boîte de vitesses automatique par le bouchon (1).
•  Déposer :

•  les roues,
•  le manchon d'entrée d'air.

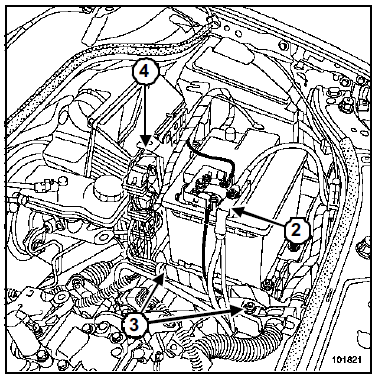

• Dégager le faisceau électrique :

• de la batterie (2),
•  du bac batterie (3),
•  du calculateur d'injection (4).

• Déposer :

•  la batterie,
•  le calculateur,
•  le support de batterie.

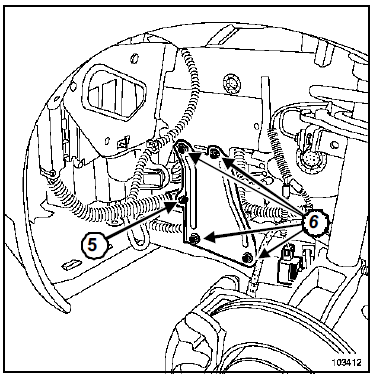

• Dégager le faisceau électrique (5) sur le renfort latéral.
•  Déposer :

•  les vis (6) sur la plaque de renfort latéral,
•  le renfort latéral.

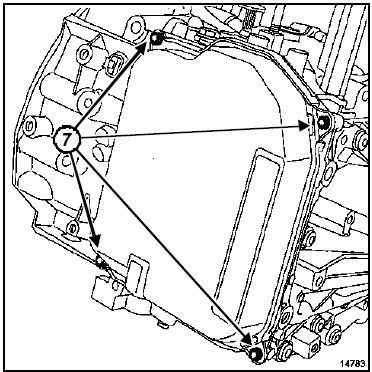

• Déposer les quatre vis (7) de maintien du couvercle de distributeur hydraulique (de l'huile peut couler).

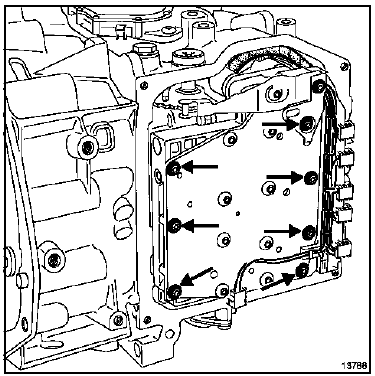

• Déposer les sept vis de fixation du distributeur hydraulique.
•  Débrancher les connecteurs d'électrovannes.
•  Déposer le distributeur hydraulique.

REPOSE

• Mettre en place le distributeur en le centrant à l'aide des vis (4) et (5).
•  Reposer les autres vis.

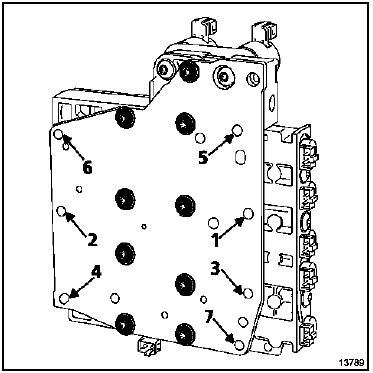

• Serrer dans l'ordre et au couple les vis de fixation du distributeur (0,75 daN.m).

RÉGLAGE DE LA LAME DE BILLAGE

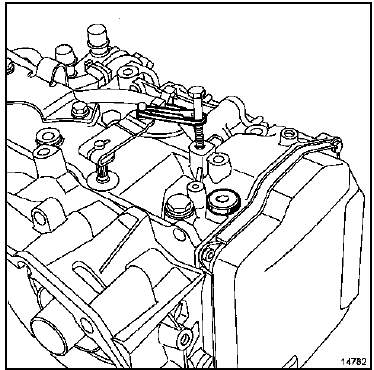

• Maintenir le levier du contacteur multifonction en position extrême (première imposée) à l'aide d'un collier plastique et d'une vis dans le carter du mécanisme.

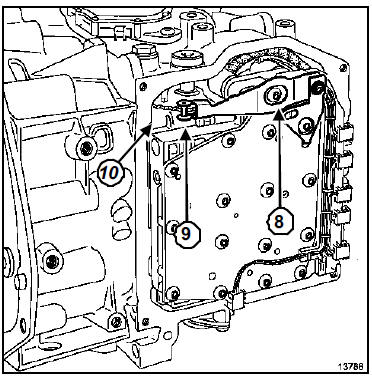

• Déposer la vis (8).

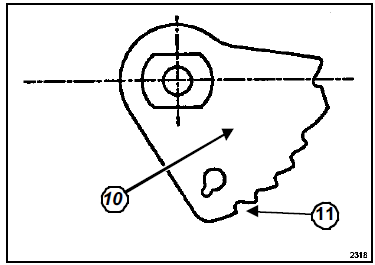

•  Positionner la lame de billage en plaçant le rouleau (9) dans le creux (11) du secteur (10) correspondant à la première imposée.

• Positionner la vis de fixation (12) de l'équerre de la lame de billage sans la serrer.

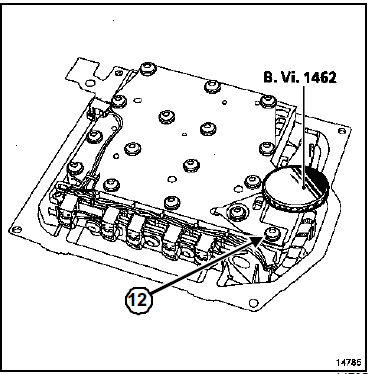

•  Placer l'outil (Bvi. 1462) en lieu et place de la vis (8).
•  Visser à fond l'outil en maintenant la lame de billage.
•  Serrer au couple la vis de fixation de l'équerre de la lame de billage (12) (0,9 daN.m).
•  Déposer l'outil (Bvi. 1462).
•  Reposer la vis de fixation (8) de la lame de billage.
•  Serrer au couple la vis de fixation de la lame de billage (0,8 daN.m).
• Dans la cas du remplacement du distributeur d'huile, effectuer une mise à zéro des autoadaptatifs par la commande RZ00:5 " Effacement des autoadaptatifs " et remettre à zéro le compteur de vieillissement d'huile du calculateur de la boîte de vitesses automatique à l'aide de l'outil de diagnostic, effectuer la commande CF074 : " Ecriture date vidange huile de boîte ".

  Suite à l'utilisation de la commande RZ005, il est important d'effectuer un roulage permettant de réaliser plusieurs fois tous les changements de rapport montants et descendants pour mémoriser les nouvelles valeurs.

•  Serrer aux couples :

•  les vis de fixation du couvercle (1 daN.m),
•  l'accumulateur (4 daN.m),
•  les vis de fixation de la plaque de renfort (2,1 daN.m).

•  Procéder dans le sens inverse de la dépose.

• Serrer au couple le cache batterie (0,4 daN.m).
