Revue technique Renault Megane: Prise de pression de ligne
DP0
|
Outillage spécialisé indispensable |
|
| Bvi. 1215-01 | Ensemble pour contrôle de pression d'huile de transmission automatique |
Certains diagnostics sur la boîte de vitesses automatique nécessitent de prendre la pression de ligne avec un manomètre.

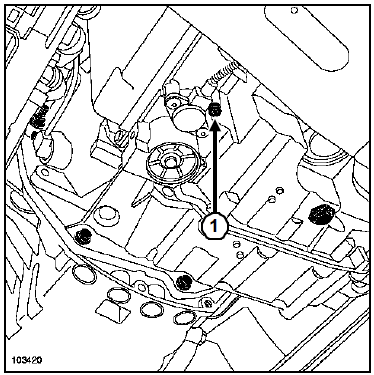

L'orifice permettant la prise de pression se situe près du capteur de pression.
- Pour effectuer la prise de pression de ligne, déposer la vis (1).
- Mettre en place le raccord de prise de pression (466- 06) du coffret (Bvi. 1215-01) (manuel de réparation 366 " Diagnostic ").
Contrôle de point de calage du
convertisseur
DP0
Matériel indispensable
outil de diagnostic
Mettre le véhicule sur un pont élévateur à deux colonnes.
Lever le véhicu ...
Distributeur hydraulique
DP0
Outillage spécialisé indispensable
Bvi. 1462
Vis de réglage de la
lame de billage
Matériel indispensable
ou ...
D'autres materiaux:
Verrou de colonne de direction
Couples de serragem
vis de fixation du verrou
de la colonne de direction
0,8 daN.m
Le verrou électrique de la colonne de direction est fixé
sur la colonne de direction.
Nota :
La dépose du verrou n'est possible que si la
colonne ...
Assistance au freinage
d'urgence
Sans l'assistance au freinage
d'urgence
Avec l'assistance au freinage
d'urgence
L'assistance au freinage d'urgence est un dispositif
complémentaire à l'antiblocage des roues.
PRINCIPE DE FONCTIONNEMENT
L'assistance au freinage d'urgence permet au système
de r ...
Affrectation des voies
AFFECTATION DES VOIES
Calculateur Direction Assistée Electronique (connecteur 8 voies noir) :
Le calculateur est indissociable de l'ensemble colonne de direction
Voie 1 Non connecté
Voie 2 Non connecté
Voie 3 Non connecté
Voie 4 Signal CAN L1 (vers tableau de bord)
...
