Revue technique Renault Megane: Précautions pour la réparation
REMPLACEMENT DES ÉLÉMENTS DE SÉCURITÉ SUITE À UN CHOC

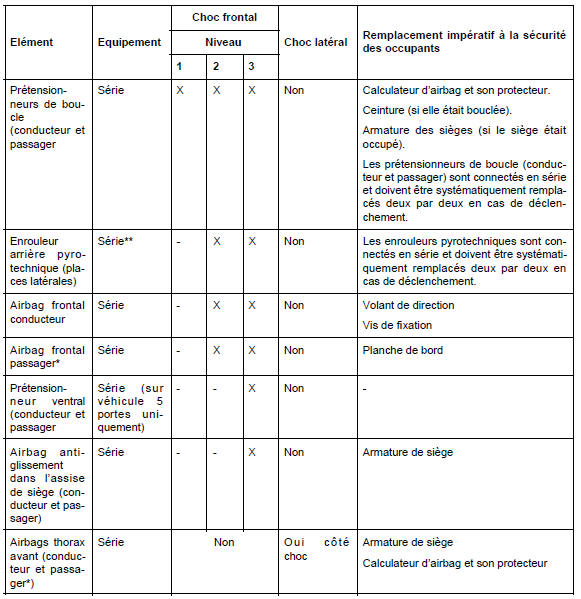

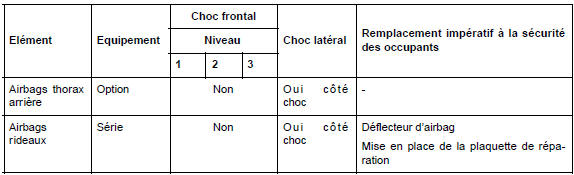

Ce tableau concerne les pièces à remplacer impérativement en cas de choc.
Rappel des niveaux de choc frontal :
- choc sans déclenchement des éléments pyrotechniques : " niveau 0 " (faible violence),
- choc avec déclenchement des prétensionneurs de boucle : " niveau 1 " (moyenne violence),
- choc niveau 1 avec déclenchement des airbags : " niveau 2 " (forte violence),
- choc niveau 2 avec déclenchement des prétensionneurs ventraux " niveau 3 " (très forte violence).
* sauf inhibition par contacteur.
** sauf version société.
| IMPORTANT Les déclenchements des prétensionneurs, des enrouleurs pyrotechniques, des airbags antiglissement, frontaux et latéraux peuvent être différents en fonction de la violence et de la configuration du choc. |
