Revue technique Renault Megane: Affectations des voies calculateur
Revue technique Renault Megane / Moteur et périphériques / Injection diesel / Injection Diesel Directe Common rail
N Programme : BE88 - N Vdiag : 44 / Affectations des voies calculateur

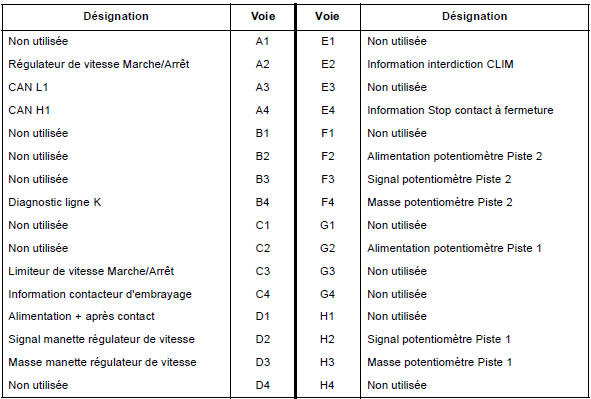

CONNECTEUR A NOIR 32 VOIES

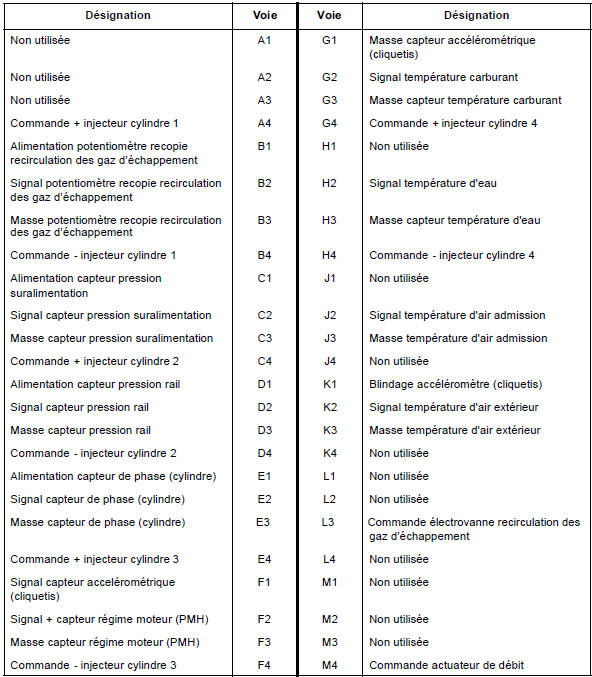

CONNECTEUR B MARRON 48 VOIES

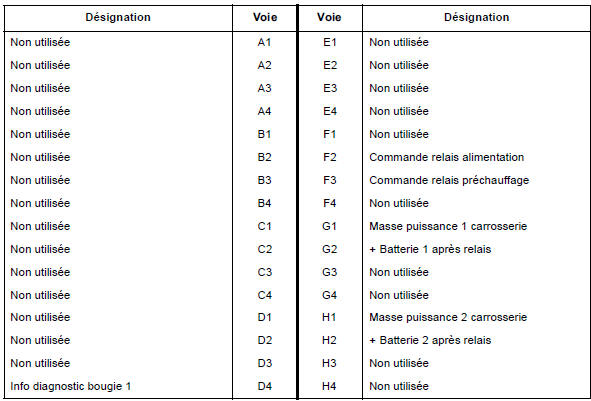

CONNECTEUR C GRIS 32 VOIES
