Revue technique Renault Megane: Garniture supérieure de bas de marche arrière

Revue technique Renault Megane / Garnissage et sellerie / Garnissage interieur de caisse / Garniture supérieure de bas de marche arrière

DEPOSE

IMPORTANT :

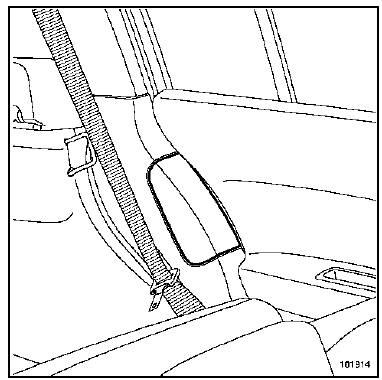

Pour un véhicule équipé d'airbags latéraux arrière (voir illustration ci-dessous), avant de commencer la dépose de la garniture, verrouiller impérativement le calculateur d'airbag à l'aide de l'outil de diagnostic (voir chapitre 88C).

Avancer le siège vers l'avant.

Avancer le siège vers l'avant.

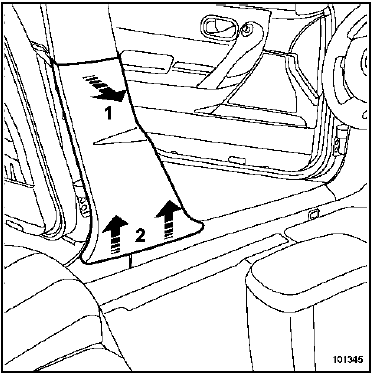

Déclipper la garniture en partie supérieure (1).

Déclipper la garniture en partie supérieure (1).

Dégager la garniture (2).

Déposer l'assise de banquette.

Déposer l'assise de banquette.

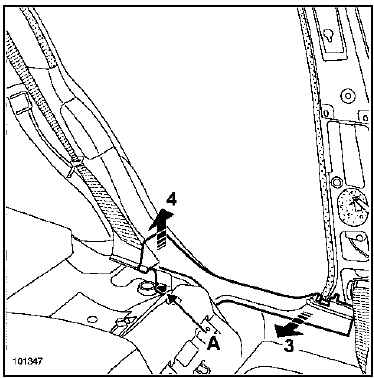

Déposer l'agrafe (A) à l'aide d'une pince à dégrafer.

Déclipper la garniture (3) et (4).

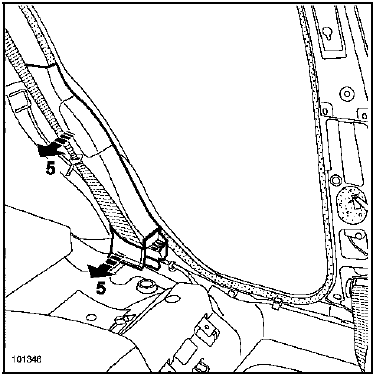

Déclipper la garniture (5).

Déclipper la garniture (5).

REPOSE

Procéder dans le sens inverse de la dépose.
