Revue technique Renault Megane: Garniture de bas de marche arrière
DEPOSE
Avancer le siège avant.

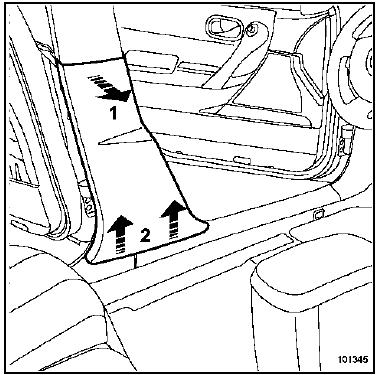

Déclipper la garniture en partie supérieure (1).
Dégager la garniture (2).
Déposer :
- l'assise de banquette,

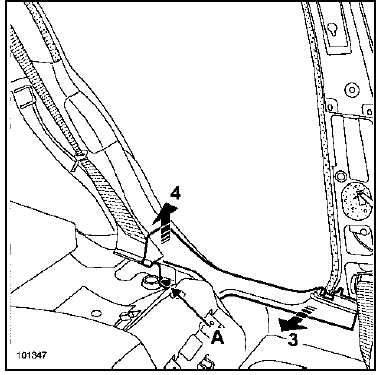

- l'agrafe (A) à l'aide d'une pince à dégrafer.
Déclipper la garniture (3) et (4).
REPOSE
Procéder dans le sens inverse de la dépose.
