Revue technique Renault Megane: Configuration des calculateurs diagnosticables

Revue technique Renault Megane / Equipement électrique / Multiplexage / Configuration des calculateurs diagnosticables

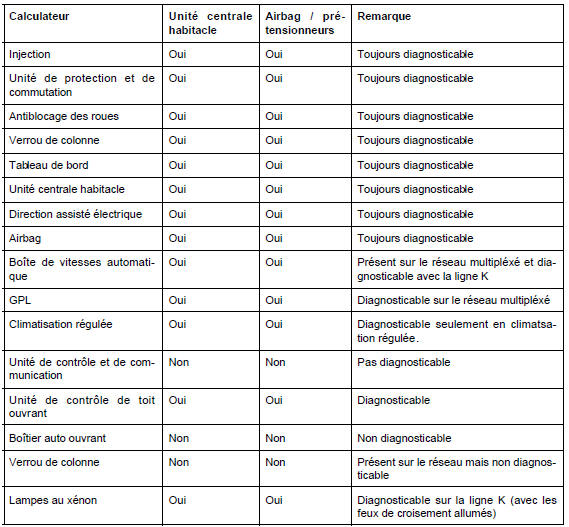

Sélectionner l'onglet " calculateurs diagnosticables " afin de renseigner convenablement le numéro de schéma et la liste des calculateurs diagnosticables. Pour connaître la version du shéma contacter la " techline ".

Corriger la configuration en déclarant " oui " ou " non " le ou les calculateurs diagnosticables dans l'unité centrale habitacle et le calculateur d'airbag (les configurations doivent être identiques dans les deux calculateurs).

ATTENTION

Il est nécessaire de valider la ou les nouvelles configurations apprises dans l'unité centrale habitacle avant de changer celle du calculateur d'airbag ou vice versa.

Interprétation des résultats du

    Configuration du réseau multiplexé
    Si la topologie (architecture du réseau) hébergée dans l'unité centrale habitacle et le calculateur d'airbag est mauvaise, il est possible de visualiser le résulta ...

    Interprétation des résultats du test du réseau multiplexé
    Calculateurs :  valides : contour vert, écriture verte,  non détectés : contour rouge, écriture rouge,  non diagnosticables : contour noir, éc ...
