Revue technique Renault Megane: Purge du circuit d'embrayage

METHODE

Nota :
  •  Une bulle d'air dans le circuit, même infime, peut entraîner des défaillances de fonctionnement.
  •  Une mauvaise purge peut amener à un diagnostic erroné et à un remplacement injustifié de pièces.
  •  La purge du circuit se fait en deux parties :
  •  entre le réservoir et l'orifice de purge,
  •  entre l'orifice de purge et la butée hydraulique.

I -PURGE ENTRE LE RÉSERVOIR ET L'ORIFICE DE PURGE

  •  Maintenir la pédale d'embrayage en position haute.
  •  Remplir le circuit hydraulique de liquide homologué.

JH3 ou JR5

  • Déposer le bouchon de purge.

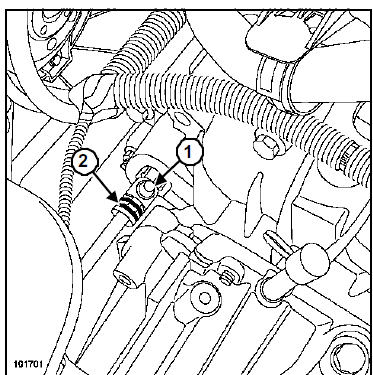

  •  Raccorder un tuyau transparent à l'orifice de purge (1) relié à un bocal vide placé au-dessus de l'orifice de purge.
  •  Soulever l'agrafe (2).
  •  Tirer d'un cran la canalisation de commande d'embrayage.

ND0

  • Déposer le bouchon de purge.

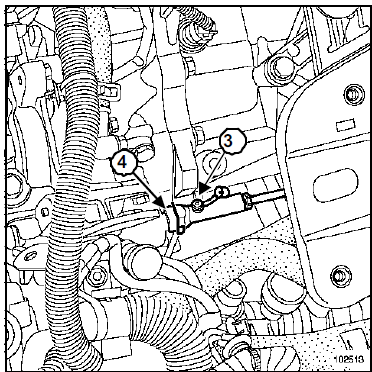

  •  Raccorder un tuyau transparent à l'orifice de purge (3) relié à un bocal vide placé au-dessus de l'orifice de purge
ATTENTION

Ne pas tirer sur l'agrafe. Toute erreur de manipulation entraîne le remplacement du tuyau.

  • Appuyer sur l'agrafe (4).
  •  Tirer d'un cran la canalisation de commande d'embrayage.
Nota :
  •  Le système se remplit par gravité.
  •  Un mélange de liquide et d'air s'écoule par l'orifice de purge.
  • Actionner la pédale d'embrayage sur toute sa course par des allers-retours rapides.
  • Remettre :
  •  la canalisation de commande d'embrayage pour fermer l'orifice de purge dès que le liquide s'écoule sans air,
  •  la pédale d'embrayage en position haute.

II - PURGE ENTRE L'ORIFICE DE PURGE ET LA BUTÉE HYDRAULIQUE

  •  Actionner la pédale jusqu'à la butée basse.
  •  Maintenir la pédale en butée basse.
  •  Ouvrir l'orifice de purge, un mélange de liquide et de bulles d'air s'écoule.
  •  Remettre :
  •  la canalisation de commande d'embrayage pour fermer l'orifice de purge dès que le liquide s'écoule sans air,
  •  la pédale d'embrayage en position haute.
  •  Renouveler l'opération tant que des bulles d'air remontent.
  •  Compléter le niveau de liquide pour atteindre le repère maximum du réservoir.
  •  Vérifier le bon fonctionnement du système d'embrayage.
