Revue technique Renault Megane: Canalisation de commande d'embrayage

Couples de serragem

vis du cache batterie 0,4 daN.m

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative.
  •  Déposer :
  •  les caches du moteur,
  •  la batterie,
  •  le bac à batterie.
  •  Déconnecter le calculateur d'injection.
  •  Déposer le calculateur d'injection.

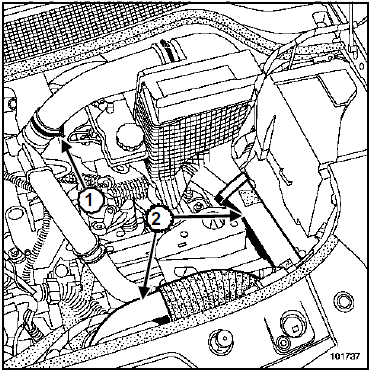

  •  Desserrer le collier du manchon d'air (1).
  •  Déposer :
  •  les manchons d'air (2),
  •  le boîtier de filtre à air.

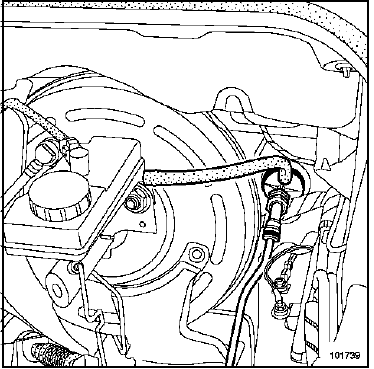

  •  Vidanger le réservoir de liquide de frein jusqu'à ce que le niveau soit sous l'orifice d'alimentation de l'émetteur.

JH3 ou JR5

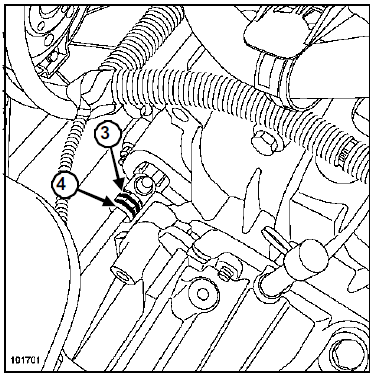

  • Soulever l'agrafe (3).
  •  Tirer d'un cran la canalisation de commande d'embrayage.
  •  Placer un chiffon sous l'orifice de purge.
  •  Actionner la pédale à la main pour vider l'émetteur et la canalisation.
  •  Soulever l'agrafe (4).
  •  Désaccoupler la canalisation du récepteur.

 Placer des bouchons sur les orifices.

ND0

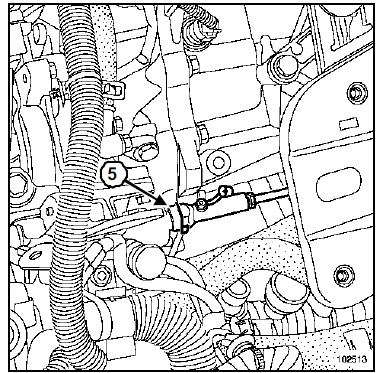

  • Appuyer sur l'agrafe (5) avec la main tout en tirant sur le tu
ATTENTION

Ne pas tirer sur l'agrafe. Toute erreur de manipulation entraine le remplacement du tuyau.

  • Tirer d'un cran la canalisation de commande d'embrayage.
  •  Placer un chiffon sous l'orifice de purge.
  •  Actionner la pédale à la main (pour vider l'émetteur et la canalisation).
  •  Soulever l'agrafe (5).
  •  Désaccoupler la canalisation du récepteur.
  •  Placer des bouchons sur les orifice

  • Placer un chiffon sous l'émetteur.

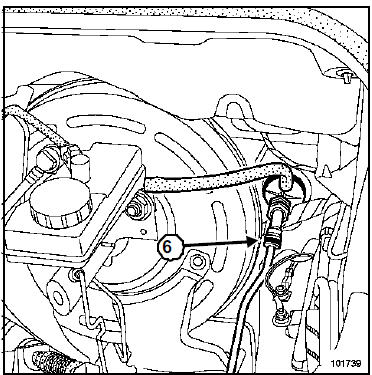

  •  Retirer l'agrafe (6) du raccord sur le renvoi d'émetteur.
  •  Désaccoupler la canalisation du récepteur.
  •  Placer des bouchons sur les orifices.
  •  Extraire la canalisation d'alimentation récepteur.

DIRECTION A DROITE

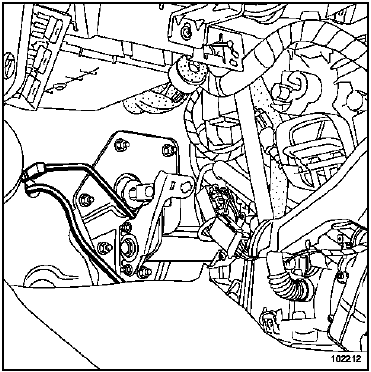

  • Déposer :
  •  le vide-poches gauche (voir Chapitre Accessoires intérieurs),
  •  le conduit d'air gauche.

  • Placer un chiffon sous les canalisations au niveau des raccords.
  •  Retirer l'agrafe (7) du raccord d'alimentation émetteur sur le renvoi d'émetteur.
  •  Désaccoupler la canalisation.
  •  Placer des bouchons sur les orifices.
  •  Retirer l'agrafe (8) du raccord d'alimentation récepteur sur le renvoi d'émetteur.
  •  Désaccoupler la canalisation.
  •  Placer des bouchons sur les orifices.

  • Placer un chiffon sous l'émetteur.
  •  Retirer l'agrafe (9) du raccord d'alimentation émetteur sur le renvoi d'émetteur.
  •  Désaccoupler la canalisation.
  •  Placer des bouchons sur les orifices.
  •  Extraire la canalisation d'alimentation émetteur par le côté gauche.
  •  Retirer l'agrafe (10) du raccord d'alimentation récepteur sur le renvoi d'émetteur.
  •  Désaccoupler la canalisation.
  •  Placer des bouchons sur les orifices.

Extraire la canalisation d'alimentation récepteur par le côté gauche.

  • Placer un chiffon sous l'orifice (11).
  •  Retirer la canalisation du réservoir de liquide de frein.
  •  Placer des bouchons sur les orifices.

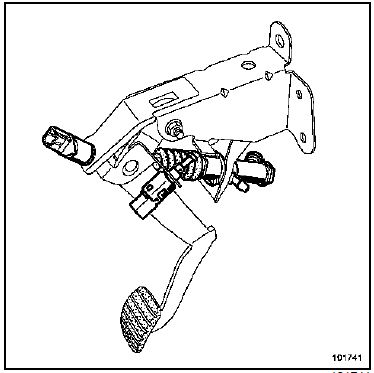

  •  Déposer le renvoi d'émetteur (12) du tablier en le tournant d'un quart de tour dans le sens horaire (fixation de type baïonette).

REPOSE

  •  Vérifier l'état des joints.
  •  Procéder dans le sens inverse de la dépose.
  •  Effectuer la purge de la commande d'embrayage (Chapitre Commandes d'éléments mécaniques, Purge du circuit d'embrayage, page 37A-39).
  • Vérifier le bon fonctionnement du système d'embrayage.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).

  • Serrer au couple les vis du cache batterie (0,4 daN.m).
