Revue technique Renault Megane: Capteur de chocs latéraux
|
Matériel indispensable |
| outil de diagnostic |
|
Couples de serragem
|
|
| vis de fixation du capteur de chocs latéraux | 0,8 daN.m |
| IMPORTANT Avant la dépose d'un élément du système de sécurité, verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume fixe (contact mis). |
DÉPOSE
- Déposer la garniture inférieure de pied de milieu, (voir Garniture inférieure de pied milieu).

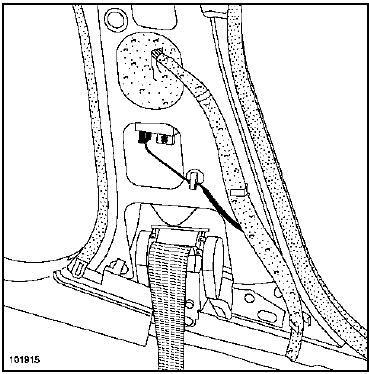

- Déposer la vis de fixation du capteur.
- Débrancher le connecteur.
- Déposer les capteurs de chocs latéraux situés de chaque côté, derrière la garniture de pied de milieu.
REPOSE
- Positionner le capteur à l'aide de son ergot.
- Serrer au couple la vis de fixation du capteur de chocs latéraux (0,8 daN.m).
- Rebrancher le connecteur.
| IMPORTANT Effectuer un contrôle avec l'outil de diagnostic. |
- Déverrouiller le calculateur.
| Nota : Ces capteurs ne nécessitent pas d'apprentissage à l'aide de l'outil de diagnostic. |
- Procéder dans le sens inverse de la dépose.
