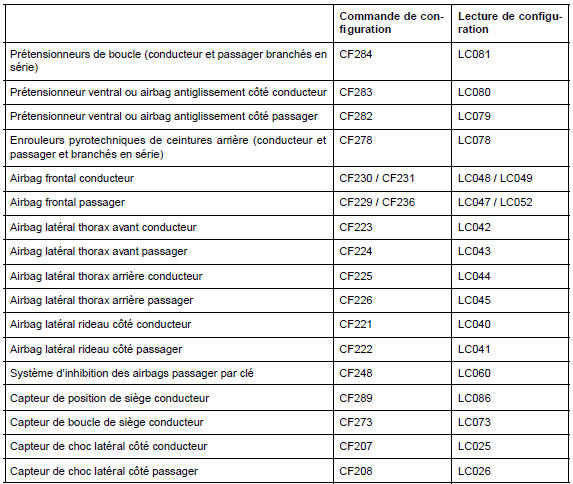

Revue technique Renault Megane: Calculateur d'airbag : Configuration
|
Matériel indispensable |
| outil de diagnostic |
Lors de la mise en place du nouveau calculateur, apprendre la topologie du réseau multiplexé (voir Chapitre Multiplexage) et effectuer les écritures, à l'aide de l'outil de diagnostic :
- du numéro d'identification du véhicule (" VIN ") par la commande VP010,
- de la dernière intervention après vente par la commande VP008.
