Revue technique Renault Megane: Pompe de lave-vitre
DÉPOSE
| Nota : L'emplacement de la pompe de lave-vitre est différent si le véhicule est équipé de lave-projecteurs |

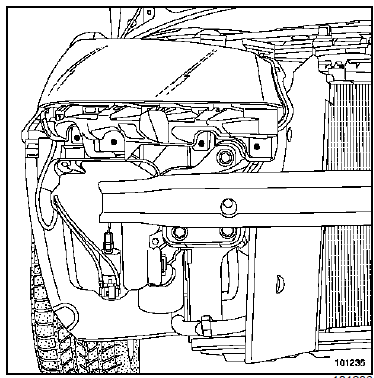

I -VÉHICULE SANS LAVE-PROJECTEURS
| Nota : La pompe se trouve à l'avant du réservoir de lave-vitre. |
- Déposer le bouclier avant (voir Bouclier avant) pour accéder à la pompe de lave-vitre.
- Repérer les deux canalisations.
- Débrancher les deux canalisations.
- Déposer la pompe.

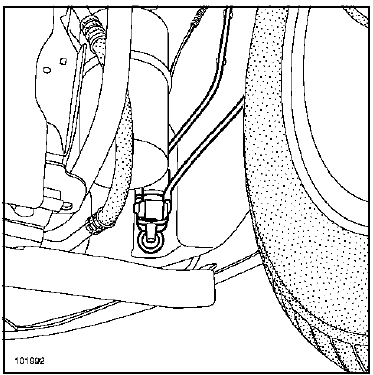

II - VÉHICULE AVEC LAVE-PROJECTEURS.
| Nota : La pompe se trouve à l'arrière du réservoir de lave-vitre. |
- Déposer le pare-boue avant droit pour accéder à la pompe de lave-vitre.
- Repérer les deux canalisations.
- Débrancher les deux canalisations.
- Déposer la pompe.
Lave-vitre : Fonctionnement
Ce véhicule est équipé d'une pompe électrique bidirectionnelle
qui permet d'alimenter en liquide à partir du
même réservoir, soit le lave-vitre avant, ...
