Affectation des voies
| Connecteur vissé 1 voie Voie 1 : + batterie Connecteur 1 voie P1 (bleu) Voie 1 : Groupe MotoVentilateur grande vitesse Connecteur 1 voie P2 (transparent) Voie 1 : + batterie Connecteur 12 voies PEH (bleu) Voie 1 : + Après contact (injection et verrou électrique de colonne
de direction) Connecteur 12 voies PEM (marron) Voie 1 : Alimentation injection Connecteur 12 voies PPA (noir) Voie 1 : Sortie feu de position gauche protégé Connecteur 4 voies PPH1 (gris) Voie 1 : Alimentation calculateur système antiblocage des roues Connecteur 12 voies PPH2 (marron) Voie 1 : Commande grande vitesse essuie-vitre avant Connecteur 4 voies PPM1 (noir) Voie 1 : Alimentation injection Connecteur 12 voies PPM2 (gris) Voie 1 : Alimentation calculateur de boîte de vitesses automatique ou
robotisée |

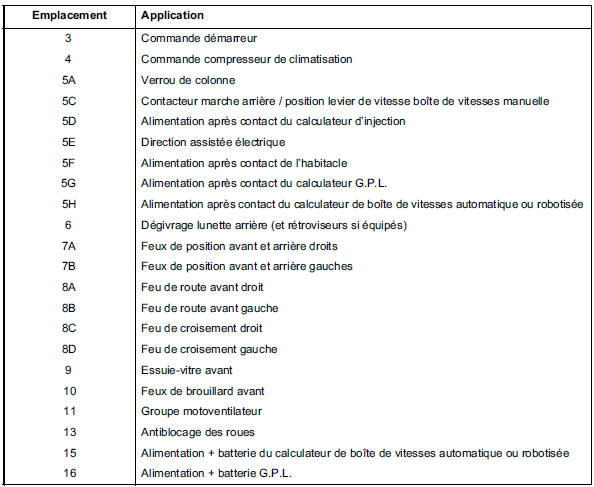

Affectation des Fusibles

Arbre de localisation de pannesArchitecture de la fonction
Architecture de la fonction conditionnement d'air
La fonction conditionnement d'air est répartie dans quatre calculateurs. La
liaison entre ces quatre calculateurs est
assurée par le réseau multiplexé, sauf dans le cas d'une climatisation manuelle,
où la liai ...
Désignation des pièces
BOÎTIER DE CLIMATISATION
Filtre habitacle
Boîtier répartiteur
Boîtier de résistances de chauffage
Colliers du radiateur de chauffage
Canalisations du radiateur de
chauffage
Calculateur
Couvercle d'évaporateur
Motoventilateur d'habitacle
...
Moteur de mixage
DIRECTION A DROITE
Couples de serragem
vis du cache batterie
0,4 daN.m
DÉPOSE
Nota :
Le moteur de mixage est situé en bas à gauche
du boîtier de climatisation.
Débrancher la batterie en commençant par l ...
