Revue technique Renault Megane: Garniture d'assise 1/1
DEPOSE
Déposer l'assise (voir chapitre 76A-C).

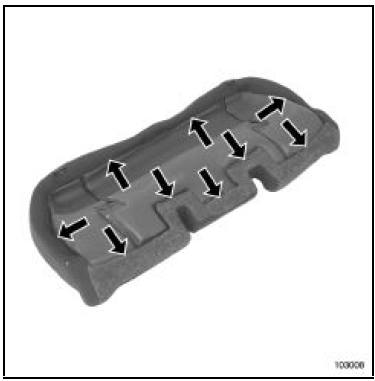

Déposer les profils de maintien de la coiffe.
| ATTENTION : Lors de la séparation "coiffe-mousse", maintenir les bandes de velcro (risque de dégradation de la mousse). |

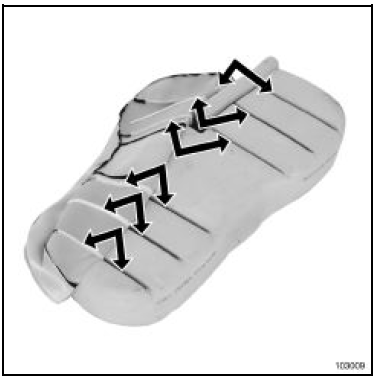

Décoller les bandes de velcro.

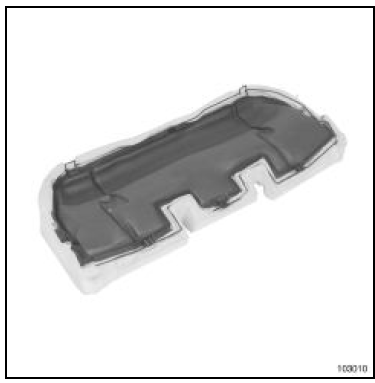

Dégager l'armature.
REPOSE
Procéder dans le sens inverse de la dépose.
Garniture de dossier 1/1
Couples de serrage
Vis patte de fixation - armature dossier
35 N.m
Vis de fixation accoudoir - armature
18 N.m
DEPOSE
Déposer le dossier (voir chap ...
