Revue technique Renault Megane: Cric rouleur - chandelle
| IMPORTANT L'utilisation d'un cric rouleur implique obligatoirement l'emploi de chandelles appropriées. |

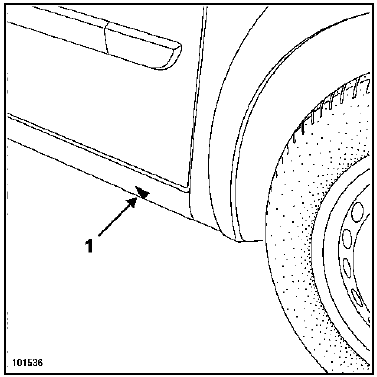

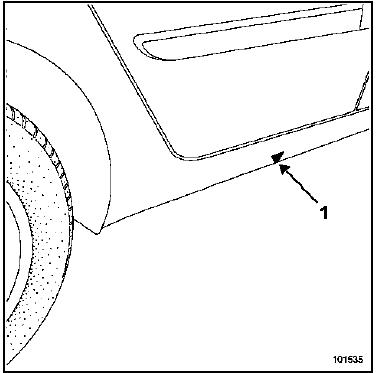

| ATTENTION Le soubassement de ce véhicule est protégé par des produits qui assurent la garantie anti-perforation de 12 ans. En aucun cas il ne faudra utiliser des matériels qui ne sont pas équipés de tampons caoutchoutés, de façon à ne jamais avoir un contact direct métal avec métal qui agresserait la protection d'origine. Il est interdit de lever le véhicule en prenant appui sous les bras de suspension avant ou sous le train arrière. Pour lever une roue avant ou arrière, prendre appui en (1). |
Pour mettre le véhicule sur chandelles, lever latéralement l'ensemble du véhicule et positionner obligatoirement les chandelles sous les renforts prévus pour positionner le cric de l'équipement de bord (1).
