Revue technique Renault Megane: Tuyau condenseur - évaporateur

Matériel indispensable

station de charge



Couples de serragem

vis de fixation des raccords de canalisations 0,8 daN.m
vis de fixation de la plaque de renfort 2,1 daN.m
vis de cache batterie 0.4 daN.m

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative.
  •  Vidanger le circuit de fluide réfrigérant à l'aide de l'outil station de charge.
  •  Déposer :
  •  la roue avant droite,
  •  le pare-boue,
  •  le bouclier avant (voir Bouclier avant).

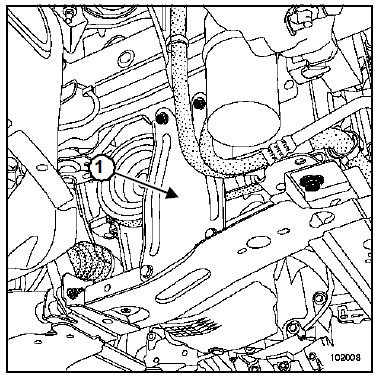

  • Déposer la plaque de renfort (1).

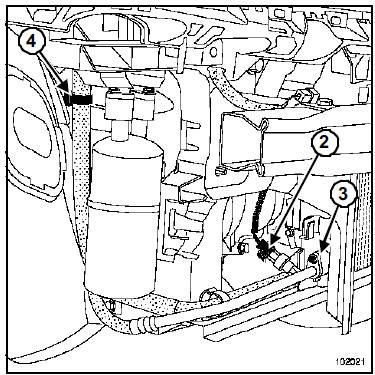

  • Débrancher le pressostat (2).
  •  Déposer le pressostat.
  •  Dévisser le raccord de canalisation (3) du condenseur.
  •  Désaccoupler la canalisation.
  •  Placer un bouchon sur l'orifice.
  •  Déposer la canalisation de la bride de maintien (4).

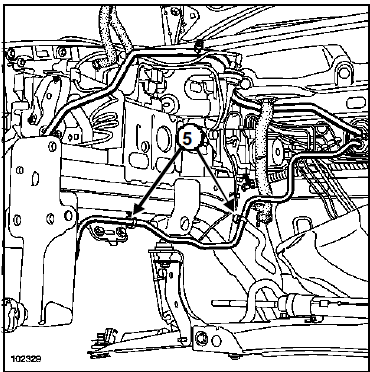

  • Déclipper la canalisation des brides de maintien (5).

F9Q ou K4M ou K9K

  • Dégrafer l'insonorisant du tablier.

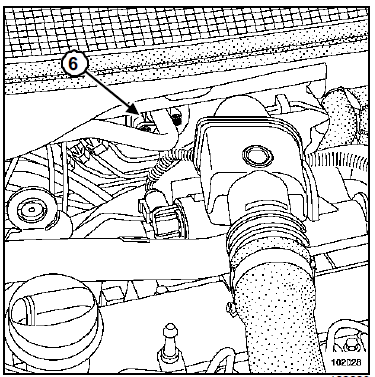

  • Dévisser le raccord de canalisation (6) de la bride de liaison.
  •  Désaccoupler la canalisation.
  •  Placer un bouchon sur l'orifice.
  • Extraire le tuyau de liaison du condensateur - évaporateur.

K4J

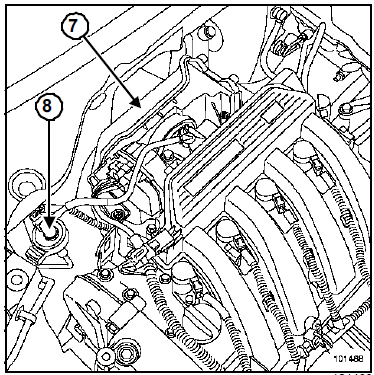

  • Déposer le boîtier d'air (7) (Chapitre Mélange carburé).
  •  Dégager l'électrovanne de coupure d'essence (8).
  •  Dégrafer l'insonorisant du tablier.

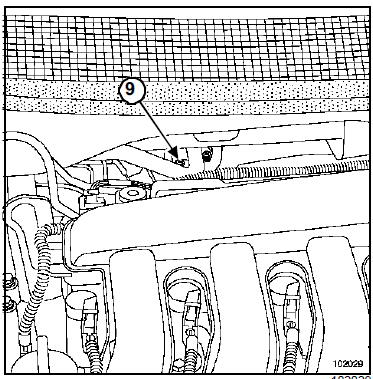

  • Dévisser le raccord de canalisation (9) de la bride de liaison.
  •  Désaccoupler la canalisation.
  •  Placer un bouchon sur l'orifice.
  • Extraire le tuyau de liaison du condenseur - évaporateur.

REPOSE

  •  Procéder dans le sens inverse de la dépose.
  •  Remplacer les joints d'étanchéité.
  •  Huiler avec l'huile de conditionnement d'air préconisée pour faciliter l'emmanchement.
  •  Serrer aux couples :
  •  les vis de fixation des raccords de canalisations (0,8 daN.m),
  •  les vis de fixation de la plaque de renfort (2,1 daN.m),
  •  les vis de cache batterie (0.4 daN.m).
Nota : Lors d'un remplacement de canalisation, ajouter 10 ml d'huile préconisée à la quantité d'huile récupérée.
  • Effectuer le remplissage du circuit de fluide réfrigérant à l'aide de l'outil station de charge.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).



Nota :
  • Vérifier le bon fonctionnement du conditionnement d'air avec le groupe motoventilateur en marche maximum.
  •  Si absence de froid, effectuer une recherch
