Revue technique Renault Megane: Tuyau compresseur - condenseur

Matériel indispensable

station de charge



Couples de serragem

vis de fixation des raccords de canalisations 1 daN.m
vis de cache batterie 0.4 daN.m

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative.
  •  Vidanger le circuit de fluide réfrigérant à l'aide de l'outil station de charge.
  •  Déposer le bouclier avant (voir Bouclier avant).

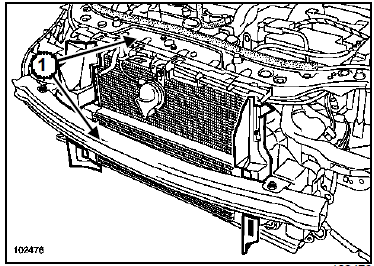

  • Déposer la façade avant (1)(voir Ensemble moteurboîte de vitesses).

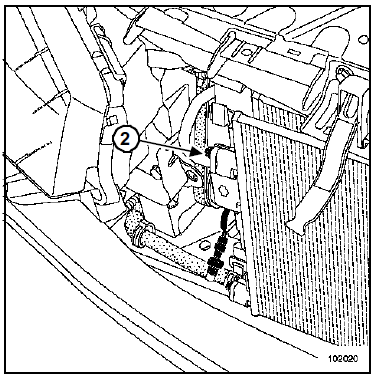

  • Dévisser le raccord de canalisation (2) du condenseur.
  •  Désacoupler la canalisation.
  •  Placer un bouchons sur l'orifice.

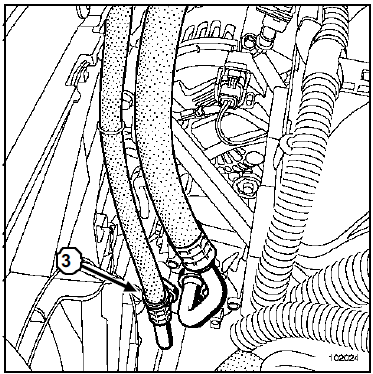

  • Dévisser le raccord de canalisation (3) du compresseur.
  •  Désaccoupler la canalisation.
  •  Placer un bouchon sur l'orifice.
  •  Extraire le tuyau de liaison compresseur - condenseur.

REPOSE

  •  Procéder dans le sens inverse de la dépose.
  •  Remplacer les joints d'étanchéité.
  •  Huiler avec l'huile de conditionnement d'air préconisée pour faciliter l'emmanchement.
  •  Serrer au couple:
  •  les vis de fixation des raccords de canalisations (1 daN.m),
  •  les vis de cache batterie (0.4 daN.m).
Nota : Lors d'un remplacement de canalisation, ajouter 10 ml d'huile préconisée à la quantité d'huile récupérée.
  • Effectuer le remplissage du circuit de fluide réfrigérant à l'aide de l'outil station de charge.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).



Nota :
  • Vérifier le bon fonctionnement du conditionnement d'air avec le groupe motoventilateur en marche maximum.
  •  Si absence de froid, effectuer une recherche de fuites (Chapitre Conditionnement d'air).
