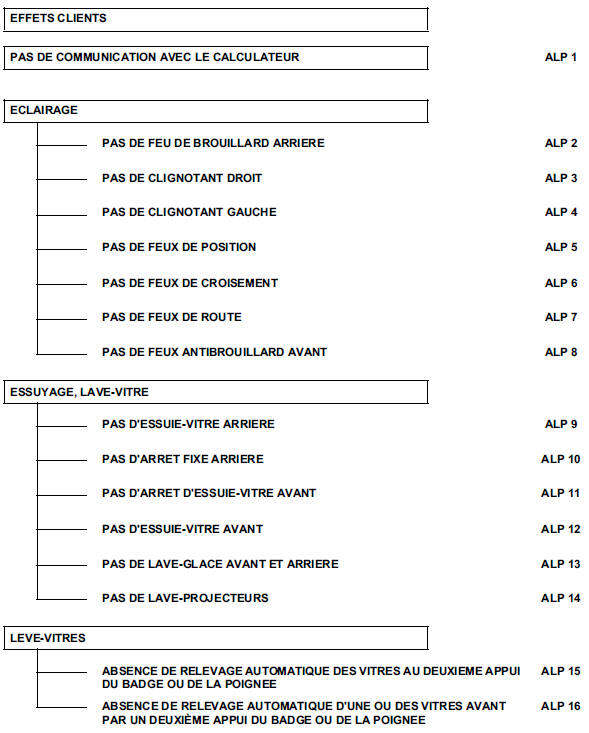

Revue technique Renault Megane: Arbre de localisation de pannes

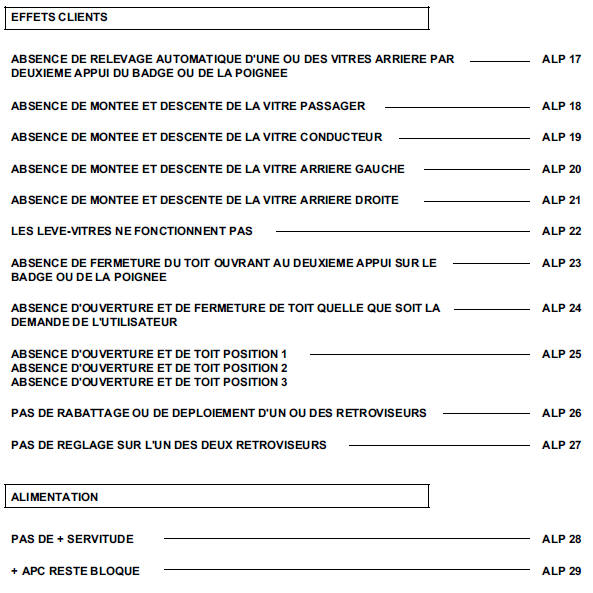

CONSIGNES
Ne consulter ces effets client qu'après un contrôle complet à l'outil de diagnostic.

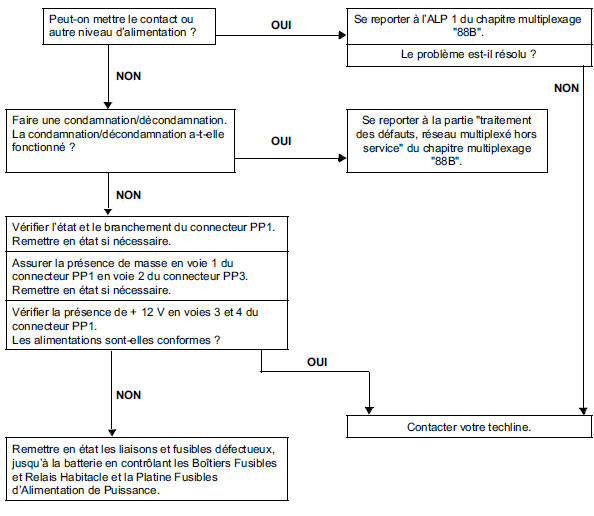

| ALP 1 | Pas de communication avec le calculateur |
CONSIGNES
Vérifier l'état et le branchement des connections de la batterie.
Vérifier l'état des fusibles de puissances sur la borne positive de la batterie.
Vérifier la tension batterie.
Remettre en état si nécessaire.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

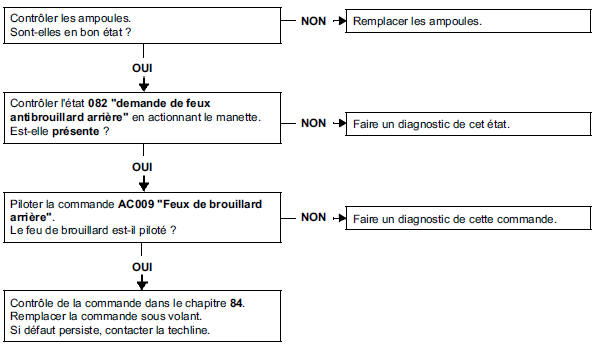

| ALP 2 | Pas de feux de brouillard arrière |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

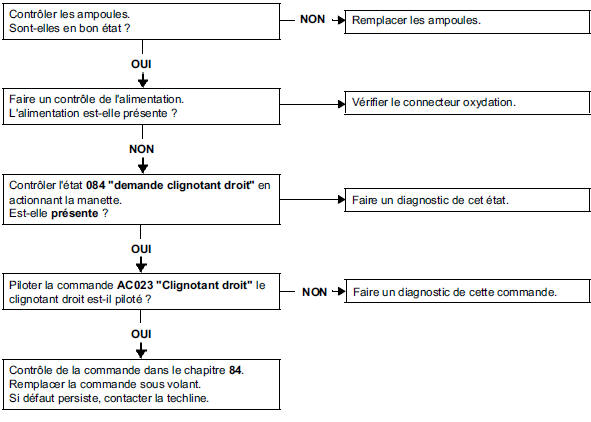

| ALP 3 | Pas de clignotant droit |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic
Pas de clignotant droit
Faire un contrôle complet à l'outil de diagnostic.

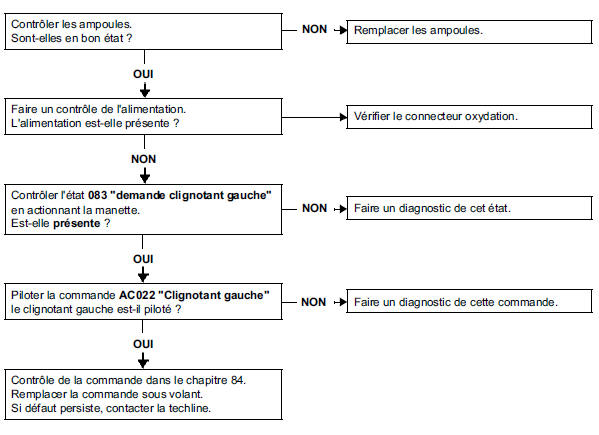

| ALP 4 | Pas de clignotant gauche |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

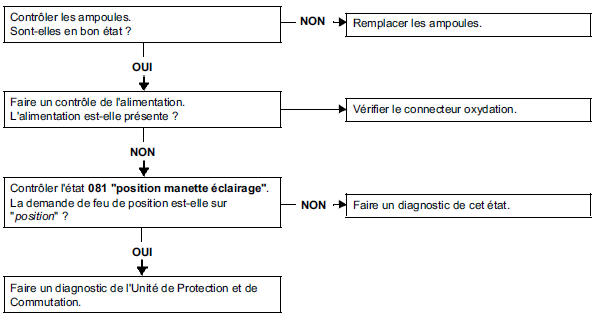

| ALP 5 | Pas de feux de position |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

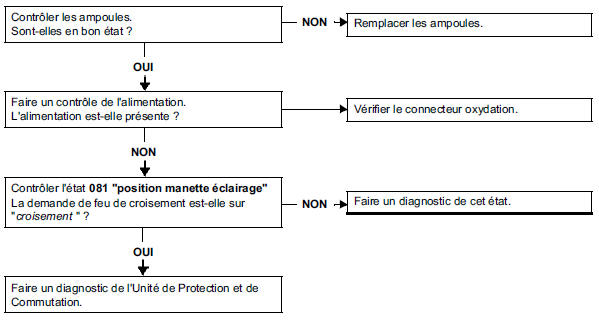

| ALP 6 | Pas de feux de croisement |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

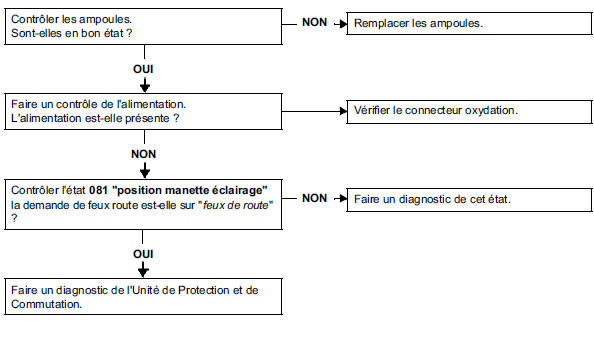

| ALP 7 | Pas de feux de route |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

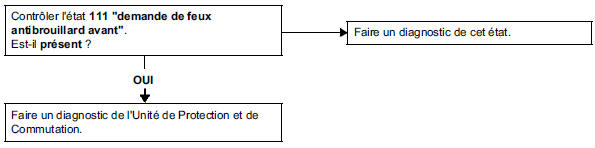

| ALP 8 | Pas de feux antibrouillard avant |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

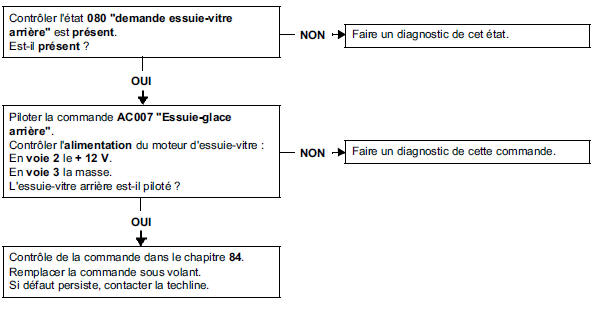

| ALP 9 | Pas d'essuie-vitre arrière |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic

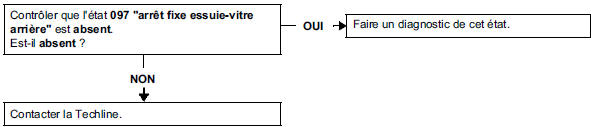

| ALP 10 | Pas d'arrêt fixe de l'essuie-vitre arrière |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

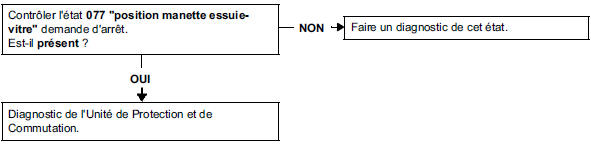

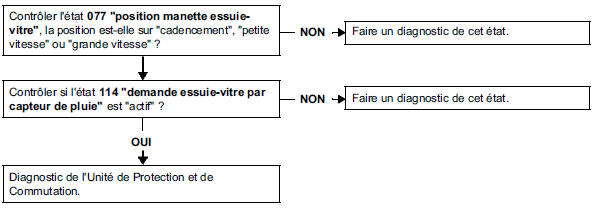

| ALP 11 | Pas d'arrêt de l'essuie-vitre avant |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.
| ALP 12 | Pas d'essuie-vitre avant |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic

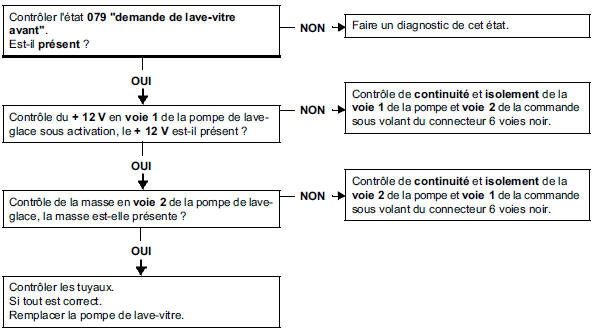

| ALP 13 | Pas de lave-vitre avant et arrière |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.

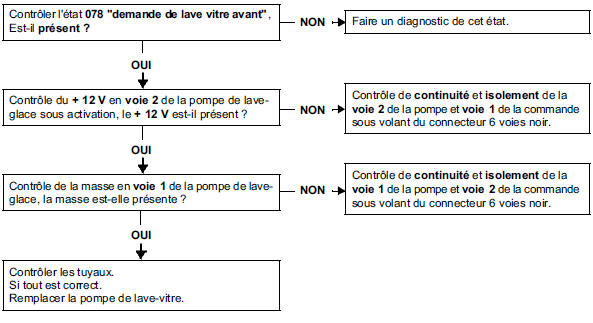

Lave-vitre avan
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.
Lave-vitre arrière
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

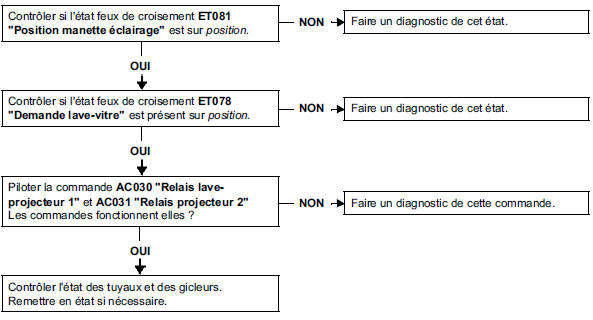

| ALP 14 | Pas de lave - projecteurs |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

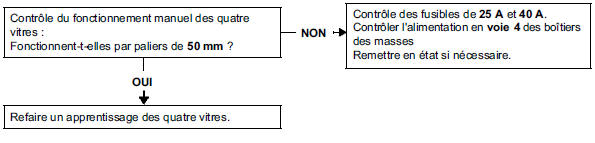

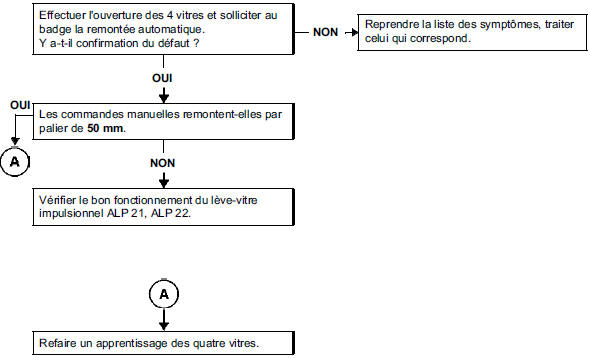

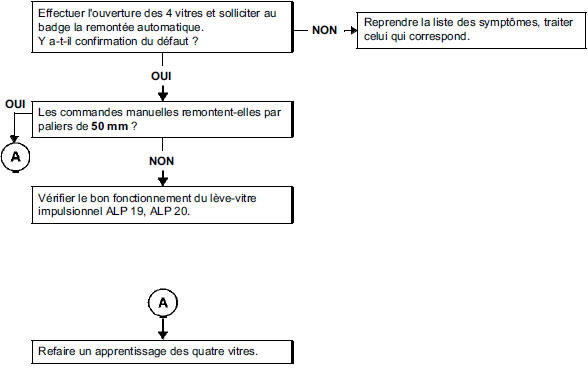

| ALP 15 | Absence de relevage automatique des vitres au deuxième appui du badge ou de la poignée |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.
| ALP 16 | Absence de relevage automatique d'une ou des vitres avant par un deuxième appui du badge ou de la poignée |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.
| ALP 17 | Absence de relevage automatique d'une ou des vitres arrière par un deuxième appui du badge ou de la poignée |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

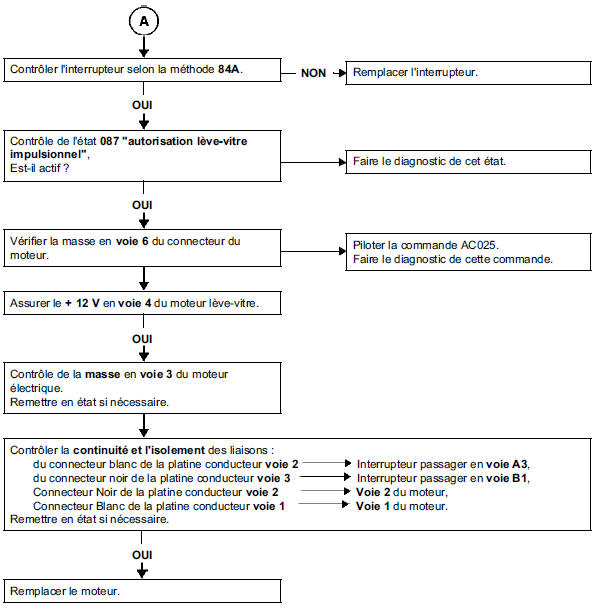

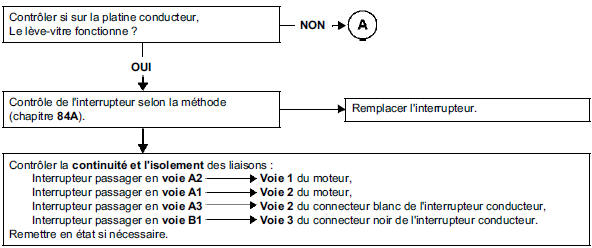

| ALP 18 | Absence de montée et descente de la vitre passager impulsionnel |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

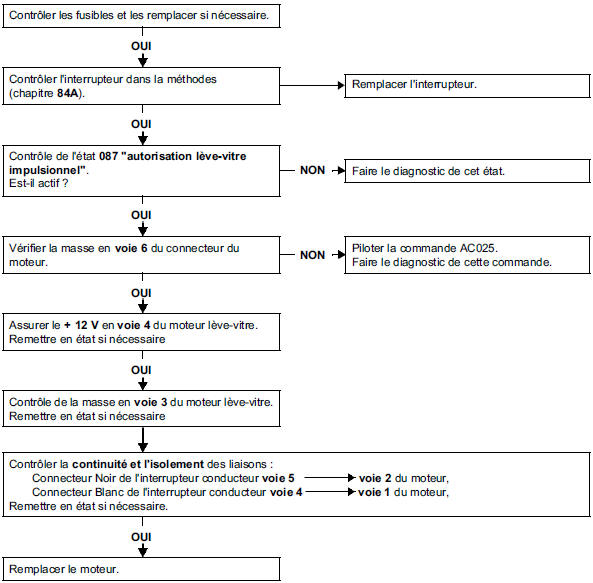

| ALP 19 | Absence de montée et descente de la vitre conducteur impulsionnel |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

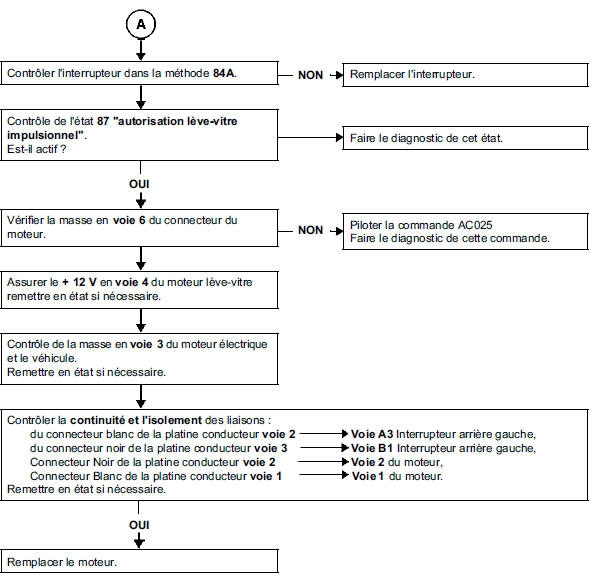

| ALP 20 | Absence de montée et descente de la vitre arrière gauche impulsionnelle |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

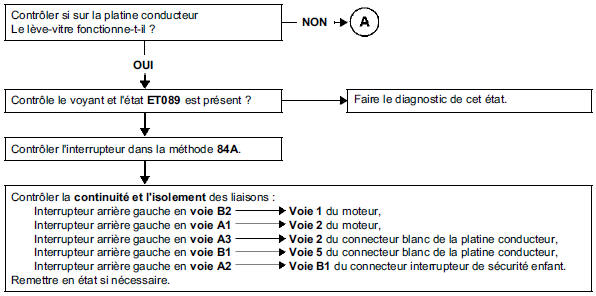

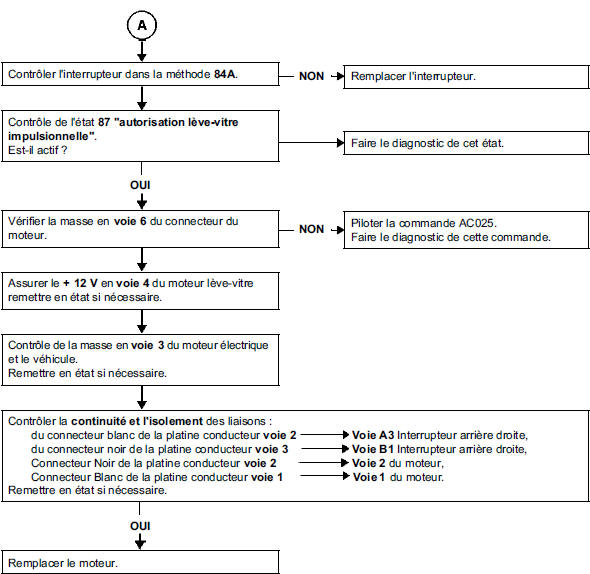

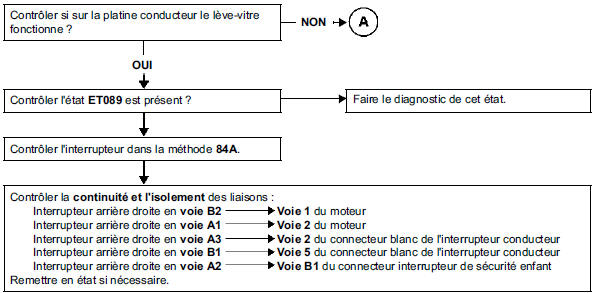

| ALP 21 | Absence de montée et descente de la vitre arrière droite impulsionnelle |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

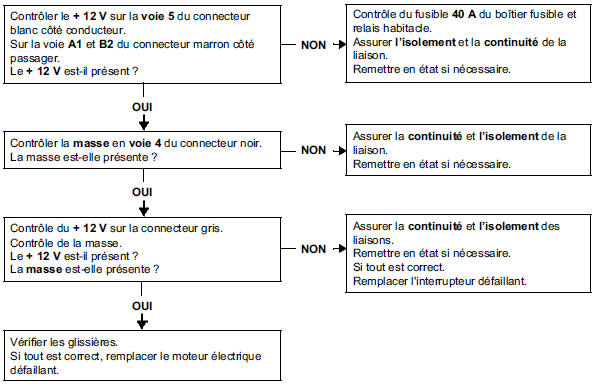

| ALP 22 | Les lèves-vitres ne fonctionnent pas |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

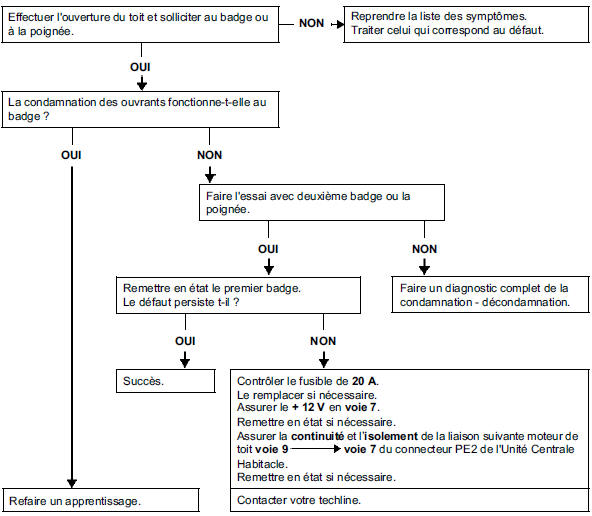

| ALP 23 | Absence de fermeture du toit ouvrant au deuxième appui sur le badge ou à l'interrupteur sur la poignée |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

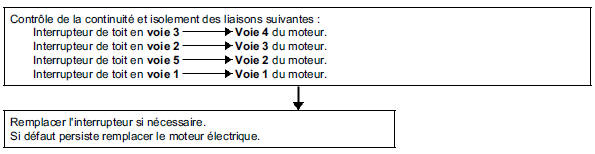

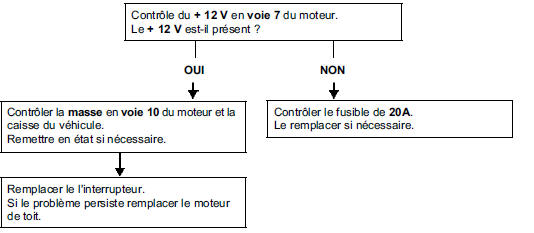

| ALP 24 | Absence d'ouverture et fermeture de toit quelle que soit la demande de l'util |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.
| ALP 25 | Absence d'ouverture de toit en position 1 Absence d'ouverture de toit en position 2 Absence d'ouverture de toit en position 3 |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

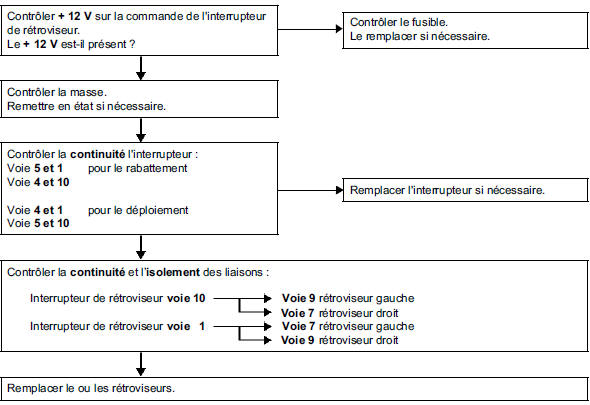

| ALP 26 | Pas de rabattage ou de déploiement d'un ou des rétroviseurs |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic

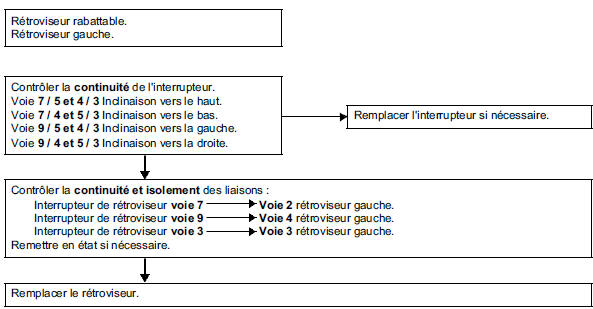

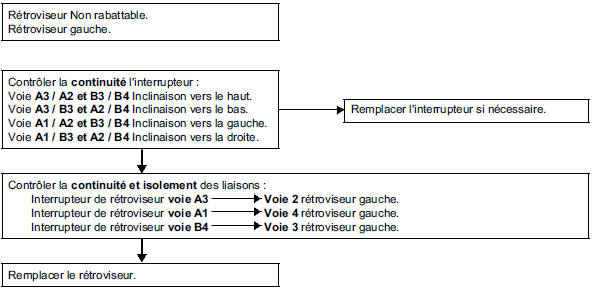

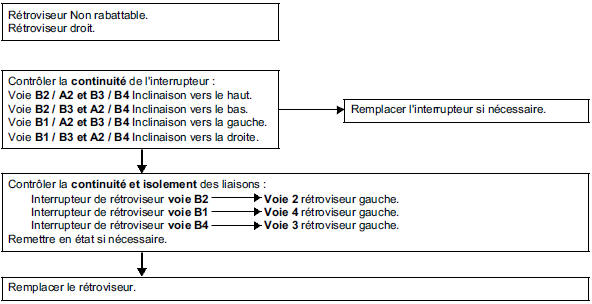

| ALP 27 | Pas de réglage sur l'un des rétroviseur |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

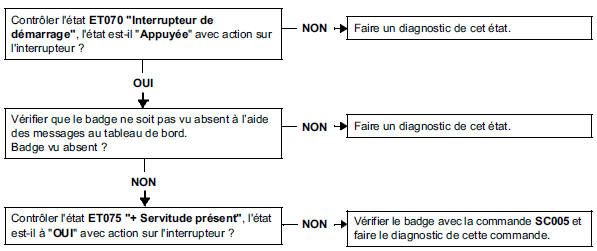

| ALP 28 | Pas de + servitude |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

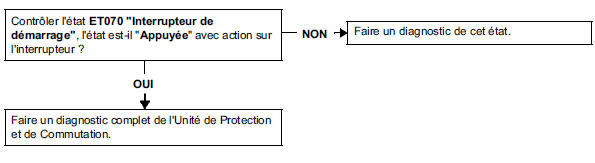

| ALP 29 | + APC reste bloqué |
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil de diagnostic
APRES REPARATION
Faire un contrôle complet à l'outil de diagnosti
