Revue technique Renault Megane: Réservoir à carburant

Couples de serragem

vis de fixation de roue 11 daN.m
fixation de réservoir 2,1 daN.m



IMPORTANT

Lors de cette opération, il est impératif de :

  •  ne pas fumer et de ne pas approcher d'objets incandescents près de l'air de travail,
  •  faire attention aux projections de carburant en débranchant le raccord,
  •  protéger les zones sensibles à l'écoulement de carburant.

DÉPOSE

  •  Vidanger le réservoir (Chapitre Réservoir, Vidange du réservoir à carburant, page 19C-1).
  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie.

F4R ou K4J ou K4M

  • Déposer :
  •  la protection sous moteur,
  •  les écrous de fixation de bride d'échappement sur collecteur,
  •  la vis de fixation du pot de détente sur la caisse,
  •  les vis de liaison du support de silentbloc du silencieux,
  •  la ligne d'échappement en appui sur le berceau et le train arrière.
  •  Débrancher le câblage du capteur de réglage de hauteur de projecteur (suivant équipement du véhicule).
  •  Déclipper la biellette du capteur de réglage de hauteur de projecteur (suivant équipement du véhicule).
  •  Déposer l'absorbeur de vapeur d'essence en le tirant horizontalement vers l'extérieur gauche du véhicule.
  •  Dégrafer les tuyaux de l'absorbeur de vapeur d'essence.

  • Déposer :

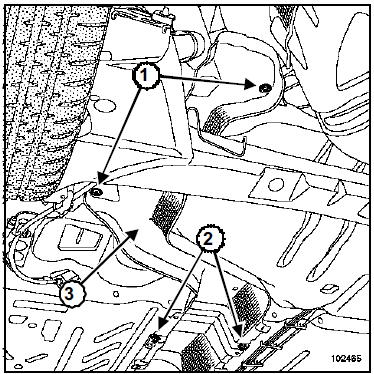

  •  les deux vis de fixation (1) du réservoir et de l'écran thermique,
  •  les agrafes de fixation (2) des écrans thermiques,
  •  l'écran thermique (3).
  •  Déposer les agrafes de fixation des tuyaux de freins et de carburant.
  •  Déclipper :
  •  les raccords de tuyaux à carburant au niveau du catalyseur,
  •  les tuyaux à carburant des agrafes.
  •  Déposer les colliers de la Durit de liaison réservoir et goulotte.
  •  Extraire la Durit.

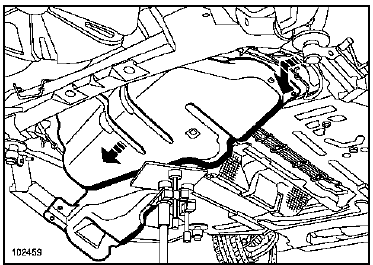

  • Mettre en place le vérin d'organes sous le réservoir.

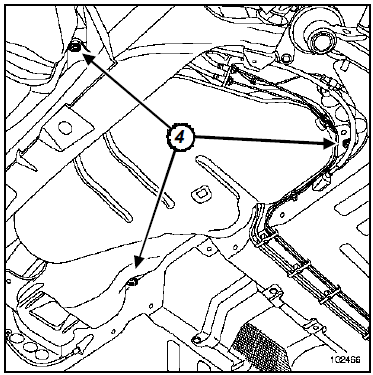

  •  Déposer les vis de fixation (4) du réservoir.

  • Déposer le réservoir en le faisant tourner autour de la ligne d'échappement.
  •  Veiller à ne pas détériorer les tuyaux de freins et le câble de frein de stationnement.

REPOSE

  •  Reformer l'écran thermique.
  •  Veiller à ne pas mettre en contact l'écran thermique avec le réservoir.
  •  Remplacer systématiquement les colliers de serrage de la Durit de réservoir.
  •  Procéder dans le sens inverse de la dépose.
  •  Serrer aux couples :
  •  la vis de fixation de roue (11 daN.m),
  •  la fixation de réservoir (2,1 daN.m).
  •  Vérifier l'encliquetage des raccords des tuyaux à carburant.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).
