Revue technique Renault Megane: Câbles de frein de stationnement

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Déposer la console centrale (Chapitre Accessoires intérieurs).

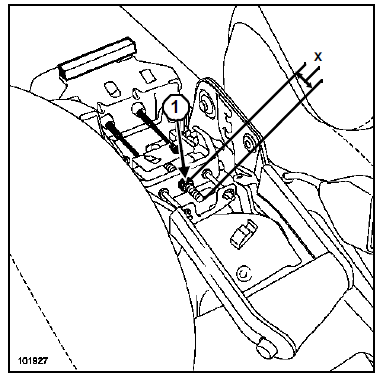

  • Déposer l'écrou (1).
  •  Déposer les câbles de frein de parking :
  •  côté commande de frein de parking (Chapitre Commandes d'éléments mécaniques, Levier de frein de stationnement, page 37A-20),
  •  côté étrier de frein (Chapitre Eléments porteurs arrière).
  •  Extraire les câbles de frein de parking de leur logement.

REPOSE

Nota : Remplacer systématiquement l'écrou (1).
  • Reposer les câbles de frein de parking dans leur logement.
Nota : Lors du remplacement des gaines de câbles de frein de parking, tirer la commande de frein de parking plusieurs fois avant de régler la cote (X) = 21 mm si la patte d'arrêt de gaine est de couleur noire, et (X) = 16 mm si la patte d'arrêt de gaine est de couleur dorée.
  • Vérifier le bon positionnement des butées de câbles de frein à main côté caisse.
  •  Reposer les câbles de frein de parking :
  •  côté étrier de frein (Chapitre Eléments porteurs arrière),
  •  côté commande de frein de parking (Chapitre Commandes d'éléments mécaniques, Levier de frein de stationnement, page 37A-20).
  •  Reposer l'écrou.
  •  Vérifier que les arrêts des câbles de frein à main soient en butée dans leur logement.
  •  Serrer l'écrou pour obtenir une cote égale à (X) = 21 mm si la patte d'arrêt de gaine est de couleur noire, et (X) = 16 mm si la patte d'arrêt de gaine est de couleur dorée.
  •  Faire fonctionner le frein de parking pour le rattrapage.

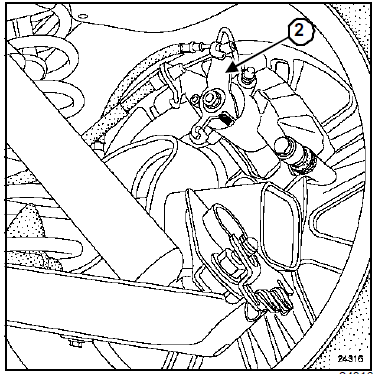

  • Vérifier le décollement du levier d'armement (2) de sa butée (le jeu doit être égal à 1 mm).
  •  Vérifier la course de levier.
  •  Vérifier, frein à main desserré, que les roues tournent librement.
  •  Reposer la console centrale (Chapitre Accessoires intérieurs).
