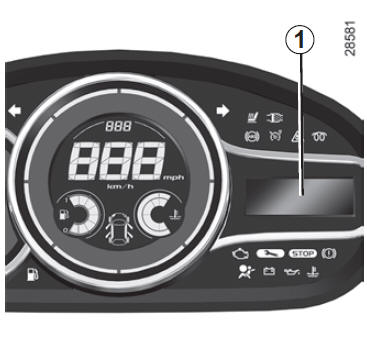

Ordinateur de bord 1

Ordinateur de bord 1

Suivant véhicule, il regroupe les fonctions suivantes :

  •  distance parcourue ;
  •  paramètres de voyage ;
  •  messages d'information ;
  •  messages d'anomalie de fonctionnement (associés au témoin  les messages d'alerte (associés au) ;
  •  les messages d'alerte (associés au témoin  menu de personnalisation des réglages) ;
  •  menu de personnalisation des réglages du véhicule.

Toutes ces fonctions sont décrites en pages suivantes.

Touches de sélection de

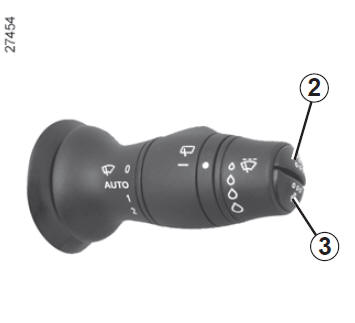

Touches de sélection de l'affichage 2 et 3

Faites défiler vers le haut (touche 2) ou vers le bas (touche 3) les informations suivantes par appuis successifs et brefs (l'affichage dépend de l'équipement du véhicule et du pays).

  1.  totalisateur général et partiel de distance parcourue ;
  2.  paramètres de voyage :
  •  carburant utilisé ;
  •  consommation moyenne ;
  •  consommation instantanée ;
  •  autonomie prévisible ;
  •  distance parcourue ;
  •  vitesse moyenne ;
  1. autonomie de révision ;
  2.  système de surveillance de la pression des pneumatiques ;
  3.  menu de personnalisation des réglages du véhicule ;
  4.  journal de bord, défilement des messages d'informations et d'anomalies de fonctionnement.

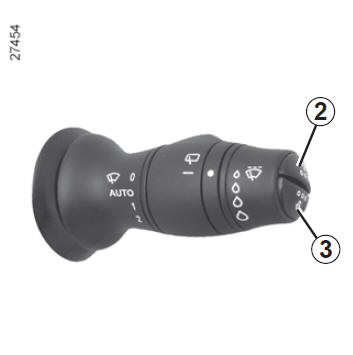

Mise à zéro du totalisateur

Mise à zéro du totalisateur partiel

L'affichage sélectionné sur " totalisateur partiel ", appuyez sur l'une des touches 2 ou 3 jusqu'à la mise à zéro du totalisateur.

Mise à zéro des paramètres de voyage (Top départ)

L'affichage sélectionné sur l'un des paramètres de voyage, appuyez sur l'une des touches 2 ou 3 jusqu'à la mise à zéro de l'affichage.

Interprétation de certaines valeurs affichées après un Top Départ

Les valeurs de consommation moyenne, autonomie, vitesse moyenne sont de plus en plus stables et significatives à mesure que la distance parcourue depuis le dernier Top Départ est importante.

Sur les premiers kilomètres parcourus après un Top Départ, vous pouvez constater que l'autonomie augmente en roulant. Ceci est dû au fait qu'elle tient compte de la consommation moyenne réalisée depuis le dernier Top Départ.

Or, la consommation moyenne peut diminuer quand :

  •  le véhicule sort d'une phase d'accélération ;
  •  le moteur atteint sa température de fonctionnement (top Départ : moteur froid) ;
  •  vous passez d'une circulation urbaine à une circulation routière.

Mise à zéro automatique des paramètres de voyage

La mise à zéro est automatique lors du dépassement de la capacité d'un des paramètres.

Exemples de sélection Interprétation de l'affichage sélectionné
a) Totalisateur général et partiel. a) Totalisateur général et partiel.
b) Paramètres de voyage. b) Paramètres de voyage.

Carburant utilisé.

Carburant consommé depuis le dernier Top Départ.

Consommation moyenne depuis le dernier Top Départ. Consommation moyenne depuis le dernier Top Départ.

La valeur est affichée après avoir parcouru au moins 400 mètres depuis le dernier Top Départ.

Consommation instantanée. Consommation instantanée.

Valeur affichée au-dessus d'une vitesse de 30 km/h.

Autonomie prévisible avec le carburant restant. Autonomie prévisible avec le carburant restant.

Cette autonomie tient compte de la consommation moyenne réalisée depuis le dernier Top Départ. Valeur affichée après avoir parcouru 400 mètres.

Distance parcourue depuis le dernier Top Départ Distance parcourue depuis le dernier Top Départ
Vitesse moyenne depuis le dernier Top Départ. Vitesse moyenne depuis le dernier Top Départ.

Valeur affichée après avoir parcouru 400 mètres.

c) Autonomie de révision. c) Autonomie de révision.

Distance restant à parcourir jusqu'à la prochaine révision (affichage en kilomètre et en mois), puis lorsque l'autonomie arrive proche du terme, plusieurs cas se présentent :

  •  autonomie inférieure à 1 500 km ou un mois : le message " prévoir révision " s'affiche accompagné du terme le plus proche (distance ou temps) ;
  •  autonomie égale à 0 km ou date de révision atteinte : le message " faire révision " s'affiche accompagné du témoin .

Le véhicule nécessite alors une révision le plus rapidement possible.

Nota : suivant véhicule, l'autonomie de révision s'adapte au style de conduite (roulage fréquent à des vitesses faibles, porte à porte, roulage prolongé au ralenti, traction d'une remorque...). La distance restant à parcourir jusqu'à la prochaine révision peut donc dans certains cas diminuer plus vite que la distance réellement parcourue.

Réinitialisation de l'afficheur après la révision conforme au programme d'entretien.

L'autonomie de révision ne doit être réinitialisée qu'après une révision conformément aux préconisations du programme d'entretien de votre véhicule.

Si vous décidez de faire des vidanges plus rapprochées, ne réinitialisez pas cette donnée à chaque changement d'huile, ceci pour éviter tout dépassement de périodicité de remplacement des autres pièces prévue dans le programme d'entretien.

Particularité : pour réinitialiser l'autonomie de révision, appuyez environ 10 secondes sans interruption sur l'une des touches de mise à zéro de l'affichage jusqu'à l'affichage fixe de l'autonomie de révision.

Paramètres de voyage

L'affichage des informations décrites ci-après DÉPEND DE L'ÉQUIPEMENT DU VÉHICULE ET DU PAYS.

Exemples de sélection Interprétation de l'affichage sélectionné
d) S ystème de surveillance de la pression des d) S ystème de surveillance de la pression des pneumatiques

Reportez-vous en chapitre 2, paragraphe " Système de surveillance de la pression des pneumatiques ".

e) M enu de personnalisation des réglages du véhicule. e) M enu de personnalisation des réglages du véhicule.

Permet les réglages de certaines fonctionnalités du véhicule (langue du tableau de bord, aide au parking...). Reportez-vous en chapitre 1, paragraphe " Menu de personnalisation des réglages du véhicule ".

f) Journal de bord. f) Journal de bord.

Affichage successif :

  •  des messages d'informations (airbag passager OFF...),
  •  des messages d'anomalies de fonctionnement (injection à contrôler...).

Messages d'information

Ils peuvent aider à la mise en route du véhicule ou vous informer d'un choix ou d'un état de conduite.

Des exemples de messages d'information sont donnés ci-après.

Exemples de messages Interprétation de l'affichage sélectio
" batterie faible démarrer moteur " Indique qu'il faut démarrer le véhicule pour recharger la batterie (après un arrêt prolongé en écoutant la radio par exemple).
" retirer la carte " Demande de retirer la carte RENAULT du lecteur lorsque vous quittez le véhicule.
" test des fonctions sous contrôle " S'affiche, contact mis, lorsque le véhicule s'autocontrôle.
" antipatinage désactivé Indique que vous avez désactivé la fonction ASR.
" tourner volant + start " Tournez légèrement le volant pendant l'appui sur le bouton de démarrage du véhicule pour déverrouiller la colonne de direction.
" pas de message mémorisé " Aucune alerte n'est mémorisée.
" direction non verrouillée " Indique que la colonne de direction n'a pas été bloquée.
" immobiliser le véhicule " Indique une défaillance du frein de parking assisté. Serrez manuellement le frein de parking assisté et assurez-vous de l'immobilisation du véhicule à l'aide d'une cale.

Messages d'anomalies de fonctionnement

Ils apparaissent avec le témoin et nécessitent un arrêt au plus tôt chez un Représentant de la marque en et nécessitent un arrêt au plus tôt chez un Représentant de la marque en conduisant avec ménagement. Le non respect de cette préconisation risque d'entraîner un endommagement du véhicule.

Ils disparaissent par un appui sur la touche de sélection de l'affichage ou au bout de quelques secondes et sont mémorisés dans le journal de bord. Le témoin allumé. Des exemples de messages d'anomalies de fonctionnement sont donnés reste allumé. Des exemples de messages d'anomalies de fonctionnement sont donnés ciaprès

Exemples de messages Interprétation de l'affichage sélecti
" filtre gazole à purger " Indique une présence d'eau dans le filtre à gazole.
" éclairage à contrôler " Indique une défaillance des projecteurs directionnels mobiles.
" véhicule à contrôler " Indique une défaillance d'un des capteurs des pédales ou du système de gestion de la batterie.
" airbag à contrôler " Indique une défaillance des systèmes de retenue complémentaire aux ceintures. En cas d'accident, ils risquent de ne pas se déclencher.
" antipollution à contrôler " Indique une défaillance dans le système de dépollution du véhicul
" injection à contrôler " Indique une défaillance moteur.

Les messages d'alertes

Ils apparaissent avec le témoin et vous imposent pour votre sécurité, un arrêt impératif et immédiat compatible et vous imposent pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation. Arrêtez votre moteur et ne le redémarrez pas. Faites appel à un Représentant de la marque.

Des exemples de messages d'alerte sont donnés ci-après. Nota : les messages apparaissent sur l'afficheur soit isolément, soit en alternance (lorsqu'il y a plusieurs messages à afficher), ils peuvent être accompagnés d'un voyant et/ou d'un bip sonore.

Exemple de message Interprétation de l'affichage séle
" risque casse moteur " Indique une surchauffe du moteur du véhicule, une défaillance de l'injection ou de la pression d'huile moteur
" panne de la direction " ou " risque blocage de la direction Indique un problème sur la direction.
" panne du frein de parking " Indique une défaillance du frein de parking assisté. Serrez manuellement le frein de parking assisté et assurez-vous de l'immobilisation du véhicule à l'aide d'une cale.
" panne recharge batterie Indique un problème dans le circuit de charge de la batterie du véhicule (alternateur...).
" crevaison " Indique une crevaison sur la roue signalée au tableau de bord.

Menu de personnalisat ion des réglages du véhicule

Lorsque le véhicule en est équipé,

Lorsque le véhicule en est équipé, cette fonction, intégrée à l'ordinateur de bord 1, permet l'activation/désactivation et le réglage de certaines fonctions du véhicule.

Accès au menu de personnalisation des réglages

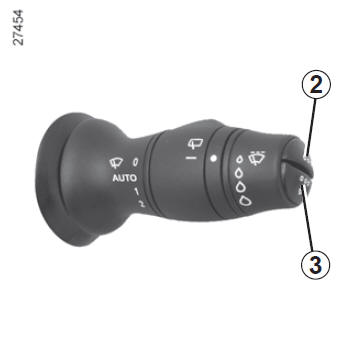

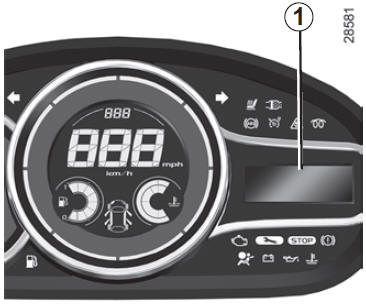

Véhicule à l'arrêt, appuyez plusieurs fois sur l'un des boutons 2 ou 3 jusqu'à l'affichage du message " menu de réglage : appui long " sur l'afficheur 1.

Appuyez plus de 2 secondes sur l'un des boutons 2 ou 3 pour entrer dans le menu.

Sélection des réglages

Sélection des réglages

  1. Appuyez sur l'un des boutons 2 ou 3 pour sélectionner la fonction à modifier :
  2.  blocage auto des portes en roulant ;
  3.  déverrouillage porte conducteur seul ;
  4.  essuyage arrière en marche arrière ;
  5.  allumage auto des feux de jour ;
  6.  aide au parking avant ;
  7.  aide au parking arrière ;
  8.  aide au parking volume ;
  9.  langue.

fonction désactivée fonction activée
Une fois la ligne sélectionnée, restez fonction désactivée

Une fois la ligne sélectionnée, restez appuyé sur l'un des boutons 2 ou 3 pour modifier la fonction. Si vous sélectionnez l'un des choix " aide au parking volume " ou " langue ", vous aurez de nouveau une sélection (volume sonore de l'aide au parking ou langue du tableau de bord). Dans ce cas, faites votre choix et validez en restant appuyé sur l'un des boutons 2 ou 3, la valeur sélectionnée est représentée par devant la ligne. devant la ligne.

Pour sortir du menu, sélectionnez " sortir " ou " retour " puis validez en restant appuyé sur l'un des boutons 2 ou 3. Il peut être nécessaire d'effectuer cette opération plusieurs fois.

Le menu de personnalisation des réglages du véhicule ne peut pas être utilisé en roulant. Au-delà de 20 km/h pour les véhicules équipés d'une boîte de vitesses mécanique (0 km/h pour les véhicules équipés d'une boîte de vitesses automatique), l'afficheur de bord repasse automatiquement en mode ordinateur de bord.
