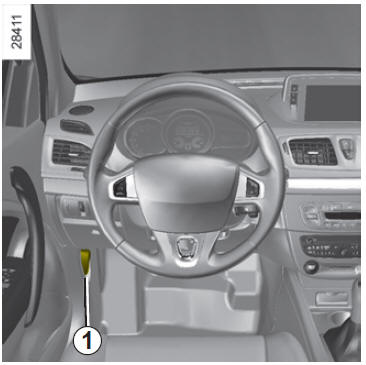

Pour ouvrir, tirez la manette 1, située du côté gauche de la planche de bord.
Déverrouillage de sécurité du capot

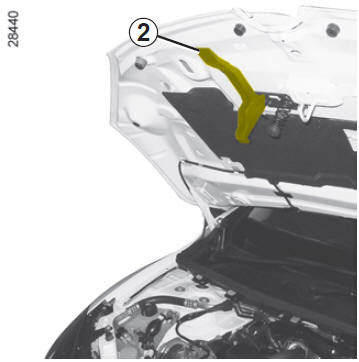

Pour déverrouiller, levez la languette 2.
Lors des
interventions à
proximité du moteur, celuici
peut être chaud. De plus
le motoventilateur peut se
mettre en route à tout instant.Risque de blessures. |

Ouverture du capot
Levez le capot, accompagnez-le, il est maintenu à l'aide d'un vérin.
Évitez de
s'appuyer sur le
capot moteur : Risque de
fermeture involontaire du
capot. |
Fermeture du capot
Vérifiez que rien n'a été oublié dans le compartiment moteur.
Pour refermer le capot, prenez le capot par le milieu et accompagnez-le jusqu'à 30 cm de la position fermée, puis lâchez-le. Il se verrouille de lui-même par l'effet de son poids.
Assurez-vous
de son bon
verrouillage. |
Lors d'un
choc, même léger
contre la calandre ou le
capot, faites contrôler au
plus vite la serrure de capot
par un Représentant de la marque. |
