Revue technique Renault Megane: Assistance au freinage d'urgence

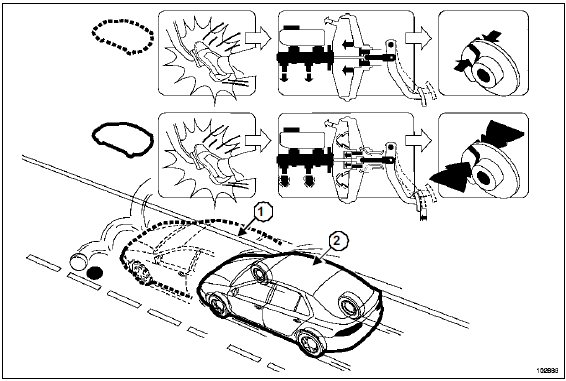

- Sans l'assistance au freinage d'urgence
- Avec l'assistance au freinage d'urgence
L'assistance au freinage d'urgence est un dispositif complémentaire à l'antiblocage des roues.
PRINCIPE DE FONCTIONNEMENT
L'assistance au freinage d'urgence permet au système de reconnaître la situation et agit instantanément pour offrir la meilleure distance d'arrêt possible.
Le freinage d'urgence est déterminé en fonction de la vitesse d'enfoncement de la pédale de frein ; dans cette situation, l'assistance de freinage développe instantanément sa puissance maximale.
Pour les freinages courants, le système fonctionne de façon conditionnelle.
L'assistance au freinage d'urgence est un système mécanique intégré à l'amplificateur de freinage et complètement indépendant de tout organe électronique.
L'amplificateur est doté d'un aimant réagissant en bloquant le corps de commande lors d'un enfoncement rapide de la pédale.
Levier de frein de
stationnement
Couples de serragem
écrous de fixation de la
commande de frein de
parking
8 daN.m
DÉPOSE
Déposer la console centrale (voir Chapitr ...
Commande d'embrayage :
Description
DIRECTION A GAUCHE
Canalisation alimentation émetteur
(compartiment moteur)
Emetteur (liaison compartiment
moteur - compartiment habitacle)
Canalisation alimentation réce ...
D'autres materiaux:
Affectation des voies calculateur
BRANCHEMENT
a) Connecteur noir (A), 32 voies
b) Connecteur marron (B), 48 voies
c) Connecteur gris (C), 32 voies
Remplacement des organes
Pour tout remplacement d'organe, se reporter au Manuel de
Réparation mécanique,
chapitre 1.
Les configurati ...
Essuie-vitre avant
Outillage spécialisé indispensable
Ele. 1294-01
Outil de dépose de
bras d'essuie-vitre
Couples de serragem
vis de fixation du
mécanisme
0,8 daN.m
écrous des bras
d'essuie-vitre
2, ...
Réaspiration des vapeurs
d'essence
ESSENCE
I - SCHÉMA FONCTIONNEL DU CIRCUIT
Collecteur d'admission
Electrovanne de purge d'absorbeur
de vapeurs d'essence
Absorbeur des vapeurs
d'essence
Réservoir
Mise à l'air libre
Recirculation des vapeurs
d'essence venant du réservoi ...
