Véhicule équipé d'essuievitre avant intermittent
Entre deux balayages, les balais s'arrêtent pendant plusieurs secondes.

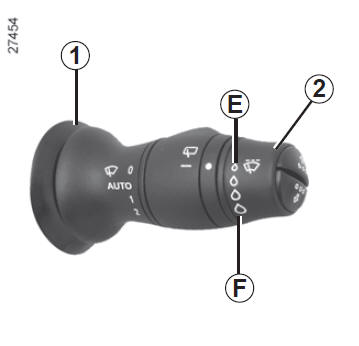

Il est possible de modifier le temps entre les balayages en tournant la bague 2.
Particularité
En roulage, tout arrêt du véhicule réduit l'allure du balayage. D'une vitesse continue rapide, vous passez à une vitesse continue lente. Dès que le véhicule roule, l'essuyage revient à la vitesse sélectionnée d'origine.
Toute action sur la manette 1 est prioritaire et annule donc l'automatisme.

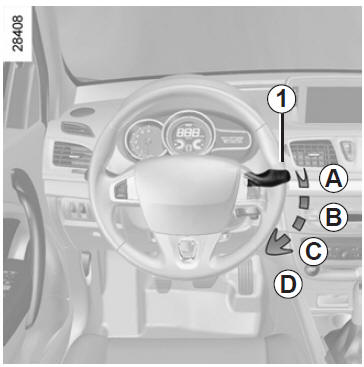

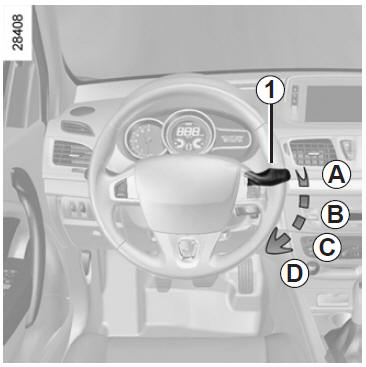

Pour tous les véhicules, la position C est accessible contact mis et les positions B et D sont accessibles uniquement moteur tournant. |
Véhicule équipé d'essuievitre avant avec capteur de pluie
Cette position sélectionnée, le système détecte l'arrivée d'eau sur pare-brise et déclenche des balayages à la vitesse d'essuyage adaptée. Il est possible de modifier le seuil de déclenchement et le temps entre les balayages en tournant la bague 2 :
nota : lorsqu'il y a du brouillard ou lors de chutes de neige, l'essuyage automatique n'est pas systématique et reste sous le contrôle du conducteur.
Lave-vitre

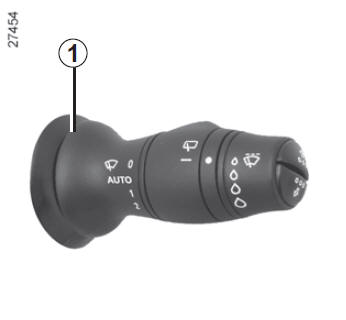

Contact mis, tirez la manette 1 puis relâchez.
Une action brève déclenche, en plus du lave-vitre, un aller-retour des essuievitres.
Une action prolongée déclenche, en plus du lave-vitre, trois aller-retours suivis, après quelques secondes, d'un quatrième.
Lave-projecteurs
Projecteurs allumés
Pour les véhicules qui en sont équipés, maintenez la manette 1 tirée vers vous environ 1 seconde, vous actionnez les lave-projecteurs en même temps que le lave-vitre.
Nota : lorsque vous atteignez le niveau minimum de liquide de lave-vitre, le circuit de lave-projecteur peut se désamorcer.
Faites le plein de liquide de lave-vitre puis actionnez-le, moteur tournant, pour le réamorcer.
Par temps de neige ou de gel, dégagez le pare-brise (y compris la zone centrale située derrière le rétroviseur intérieur) et la lunette arrière avant de mettre en route les essuievitres (risque d'échauffement du moteur). |
![]() Risque de blessures. |
![]() Risque de blessures et/ou de détériorations. |
Essuie-vitre
arrière

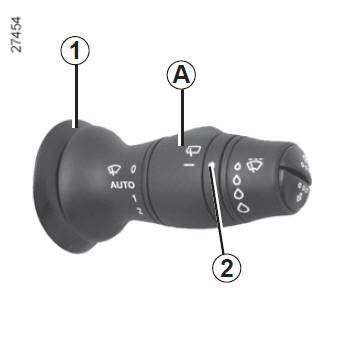

Contact mis, faites pivoter l'anneau A de la manette 1 jusqu'à amener le symbole en face du point de repère 2 puis relâchez-le.
Pour arrêter le fonctionnement, faites pivoter de nouveau l'anneau A.
La fréquence de balayage varie en fonction de la vitesse du véhicule.
Essuie / lave
vitre
arrière
Contact mis, poussez la manette.
Surveillez l'état des balais d'essuievitre. Leur durée de vie dépend de vous :
Dans tous les cas, changez-les dès que leur efficacité diminue : environ tous les ans. Avant d'utiliser l'essuie-vitre arrière, assurez-vous qu'aucun objet transporté ne gêne la course du balai. Ne vous servez pas du bras d'essuie- vitre pour ouvrir ou fermer la porte de coffre. |
