Revue technique Renault Megane: Boîtier fusibles relais compartiment moteur

Revue technique Renault Megane / Equipement électrique / Fusibles / Boîtier fusibles relais compartiment moteur

Les fusibles moteur sont regroupés :

  •  sur l'unité de protection et de commutation situé dans le compartiment moteur,
  •  sur un boîtier fusibles relais situé sous l'unité de protection de commutation.

Pour la dépose de l'unité de protection et de commutation, (Chapitre Boîtier interconnexion moteur).

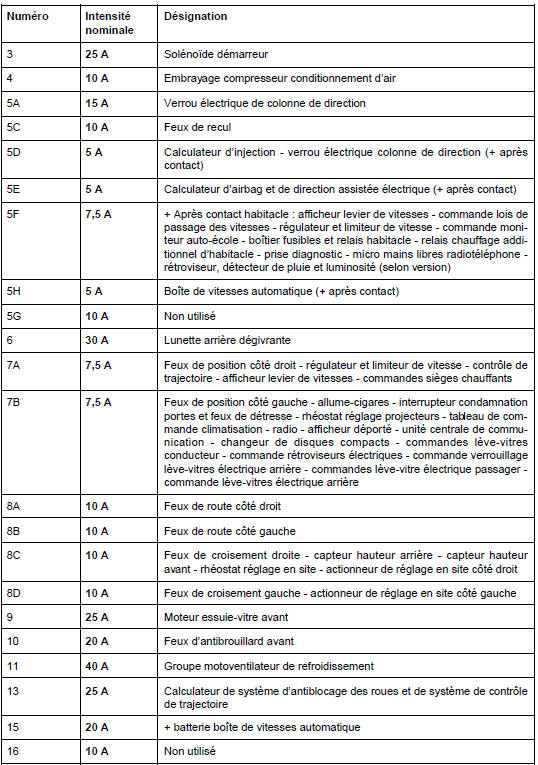

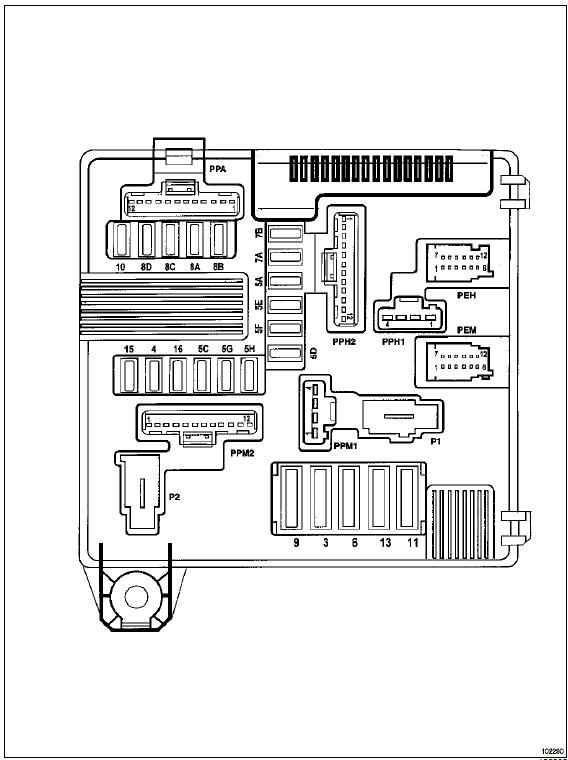

Affectation fusibles sur l'unité de protection et de commutation (selon

Affectation fusibles sur l'unité de protection et de commutation (selon niveau d'équipement)

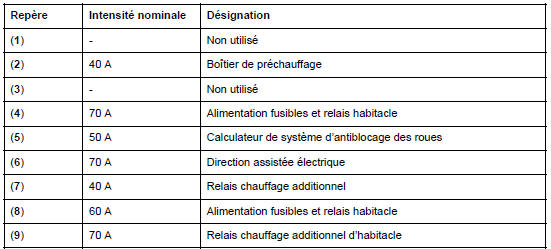

Affectation fusibles sur boîtier fusibles relais

Affectation fusibles sur boîtier fusibles relais

Affectation fusibles (selon niveau d'équipement)

Affectation fusibles (selon niveau d'équipement)

Affectation relais (selon niveau d'équipement)

Affectation relais (selon niveau d'équipement)

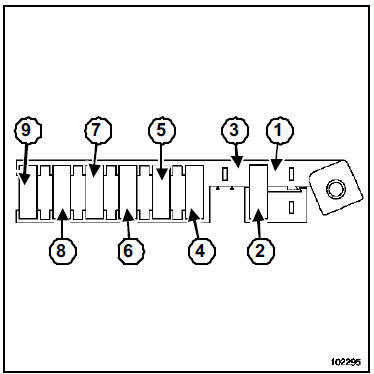

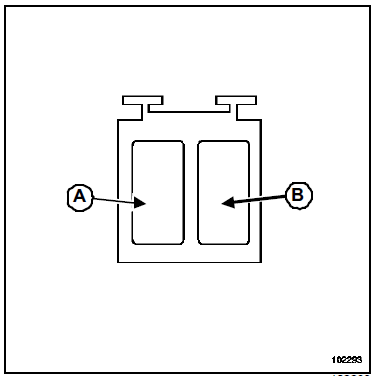

Fusibles de protection batterie

    Boîtier fusibles relais habitacle
    Ce boîtier est situé dans l'habitacle, côté gauche. DIRECTION A GAUCHE Le boîtier est situé derrière la trappe (1). DIRECTION A DROITE Le bo&i ...

    Fusibles de protection batterie
    Ces fusibles se situent sur la borne positive de la batterie Affectation fusibles (selon le niveau d'équipement) ...
