Capacité utilisable du réservoir : 59 litres environ.

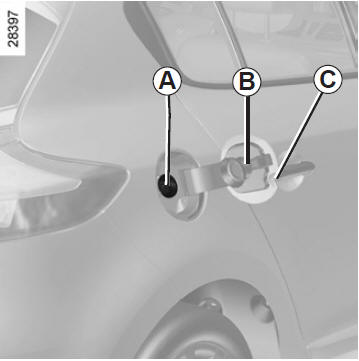

Véhicule déverrouillé, pour ouvrir le portillon b, passez le doigt dans la découpe c.
Le clapet a est intégré au conduit de remplissage.
Pour le remplissage reportez-vous au paragraphe " remplissage carburant ".
Pour fermer, repoussez le portillon avec la main jusqu'en butée.
Qualité du carburant
Utilisez un carburant de bonne qualité respectant les normes en vigueur particulières à chaque pays et impérativement conforme aux indications portées sur l'étiquette située sur le portillon B. Reportez-vous au paragraphe " Caractéristiques moteur " en chapitre 6.
Versions diesel
Utilisez impérativement du gazole conforme aux indications portées sur l'étiquette située à l'intérieur du portillon B.
Versions essence
Utilisez impérativement de l'essence sans plomb. L'indice d'Octane (RON) doit être conforme aux indications portées sur l'étiquette située sur le portillon B. Reportez-vous aux " Caractéristiques moteurs " en chapitre 6.
Ne jamais
appuyer avec les doigts sur le clapet A.
Ne pas laver la zone de remplissage au nettoyeur haute pression. |
Véhicules fonctionnant au carburant à base d'éthanol
Utilisez impérativement de l'essence sans plomb ou un carburant contenant au maximum 85 % d'éthanol (E85).
Par grand froid, le démarrage du moteur peut être difficile, voire impossible.
Pour éviter ce problème, utilisez de l'essence sans plomb ou, pour les véhicules qui en sont équipés, utilisez le réchauffeur intégré au moteur : branchez l'embout spécifique de la rallonge fournie dans la prise intégrée à la calandre et l'autre embout dans une prise 220V pendant au moins 6 heures avant un démarrage.
Nota : lors de l'utilisation de ce carburant vous pouvez constater une surconsommation
Ne pas
mélanger d'essence
(sans plomb ou E85)
au gazole, même en faible
quantité. Ne pas utiliser de carburant à base d'éthanol si votre véhicule n'y est pas adapté. |
Remplissage carburant
Introduisez le pistolet pour repousser le clapet A et amenez-le jusqu'en butée avant de le déclencher pour remplir le réservoir (risque d'éclaboussures) Maintenez-le dans cette position pendant toute l'opération de remplissage.
À la suite du premier arrêt automatique en fin de remplissage, il est possible de faire au maximum deux autres déclenchements afin de préserver un volume d'expansion.
Lors du remplissage, veillez à ce qu'il n'y ait pas de pénétration d'eau. Le clapet A et son pourtour doivent rester propres.
Versions essence
L'utilisation d'essence au plomb endommagerait les dispositifs de dépollution et pourrait aboutir à une perte de la garantie.
Afin d'empêcher un remplissage avec de l'essence plombée, la goulotte de remplissage du réservoir d'essence comporte un étranglement muni d'un système de sécurité qui ne permet d'utiliser qu'un pistolet distribuant de l'essence sans plomb (à la pompe)
Odeur
persistante de
carburant En cas d'apparition d'une odeur persistante de carburant, veuillez :
|
Toute intervention ou modification sur le système d'alimentation carburant (boîtiers électroniques, câblages, circuit carburant, injecteur, capots de protection...) est rigoureusement interdite en raison des risques qu'elle peut présenter pour votre sécurité (sauf par le personnel qualifié du Réseau de la marque). |
Panne de carburant version diesel

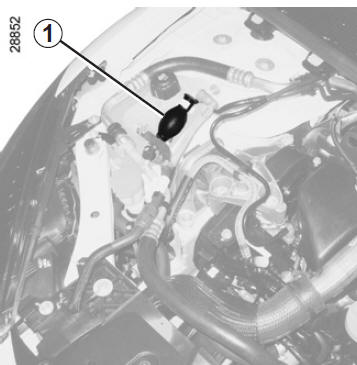

Après une panne due à l'épuisement complet du carburant, vous devez réamorcer le circuit avant d'essayer de redémarrer le moteur. Actionnez la poire 1.
Vous pouvez ensuite redémarrer le moteur.
Si le moteur ne redémarre pas après plusieurs tentatives, faites appel à un Représentant de la marque.
