Revue technique Renault Megane: Façade avant

Le remplacement de la façade avant est une opération complémentaire au remplacement du capot et du bouclier avant pour une collision avant.

Le remplacement des parties latérales de cette pièce est une opération complémentaire au remplacement du bouclier avant.

Dans la méthode ci-après, vous trouverez les opérations à réaliser :

  1.  pour la dépose - repose des parties latérales
  2.  pour la dépose - repose de la traverse supérieure

Les parties latérales sont des éléments de structure démontables en matériaux composites de type SMC.

La traverse supérieure est un élément en deux parties (acier et SMC) moulées les unes sur les autres.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE DE RECHANGE

Pièces livrées seules et disponibles au détail.

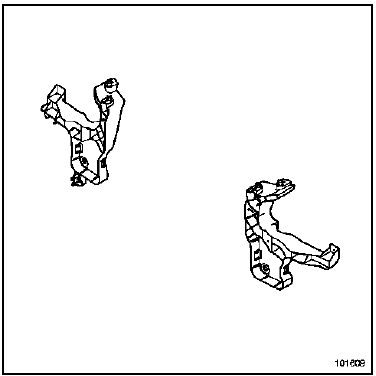

Parties latérales

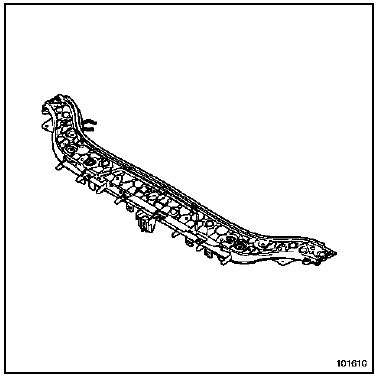

Traverse supérieure

Traverse supérieure

1-PARTIES LATERALES

1-PARTIES LATERALES

DEPOSE

DEPOSE

Pour accéder aux fixations de la partie latérale de façade, il est nécessaire de déposer au préalable :

  •  les pare-boues,
  •  le bouclier avant,
  •  les blocs optiques,
  •  la traverse de choc avant,
  •  les faisceaux électriques,
  •  les différents organes mécaniques fixés sur la traverse.

Particularité du coté droit

La dépose du bocal de lave-glace complet est

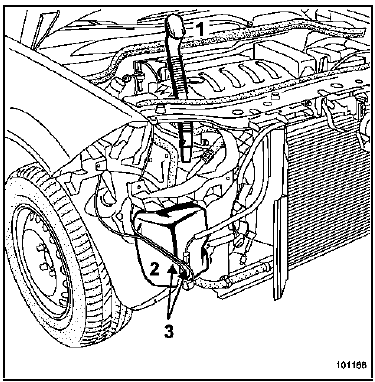

La dépose du bocal de lave-glace complet est nécessaire.

Déboîter le tuyau de remplissage (1).

Débrancher les tuyaux (3) de la pompe, et dégager le bocal (2) en tirant fortement vers l'avant.

Vidanger le bocal si nécessaire.

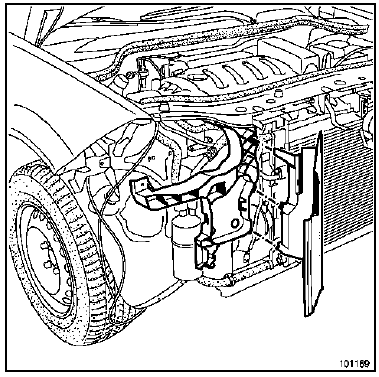

Déclipper le déflecteur d'air de radiateur.

Déclipper le déflecteur d'air de radiateur.

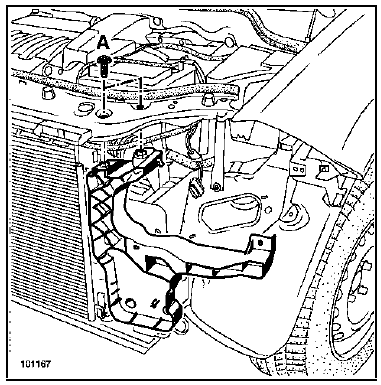

Effectuer la dépose par les vis (A) (voir page précédente).

REPOSE

Procéder dans le sens inverse de la dépose.

2-TRAVERSE SUPERIEURE

DEPOSE

Effectuer les opérations de déshabillage dans l'ordre ci-après.

Déposer :

  1.  le câble d'ouverture de capot
  2.  les pions d'indexage de radiateur
  3.  le faisceau de traverse supérieure
  4.  la traverse supérieure

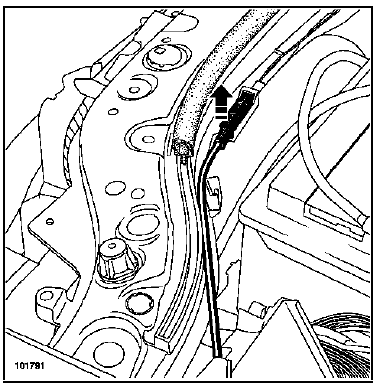

a. Dépose du câble d'ouverture de capot

Déclipper la partie supérieure du raccord plastique et

Déclipper la partie supérieure du raccord plastique et dégager le câble.

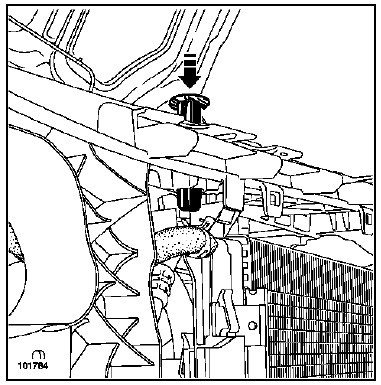

b. Dépose des pions d'indexage de radiateur.

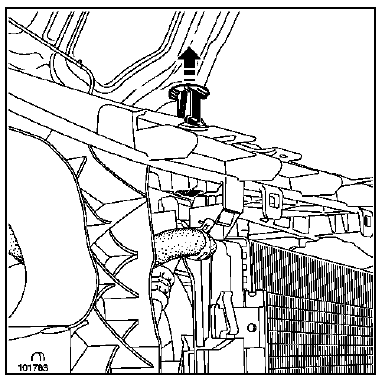

A l'aide d'un tournevis, déclipper les pions d'indexage

A l'aide d'un tournevis, déclipper les pions d'indexage du radiateur.

c. Dépose du faisceau de traverse supérieure

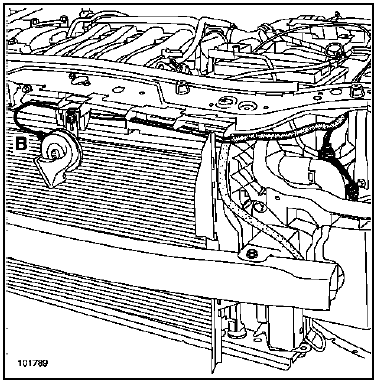

Débrancher le connecteur d'avertisseur sonore (B).

Débrancher le connecteur d'avertisseur sonore (B).

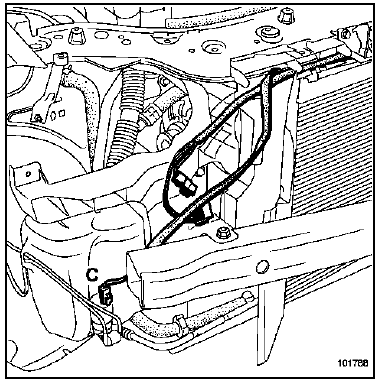

Débrancher le connecteur du bocal de lave-glace (C).

Débrancher le connecteur du bocal de lave-glace (C).

Dégager le faisceau.

d. Dépose de la traverse supérieure

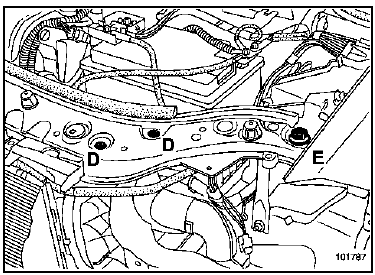

Déposer les deux vis (D) et la vis (E).

Déposer les deux vis (D) et la vis (E).

Dégager la traverse supérieure.

REPOSE

Procéder dans le sens inverse de la dépose.

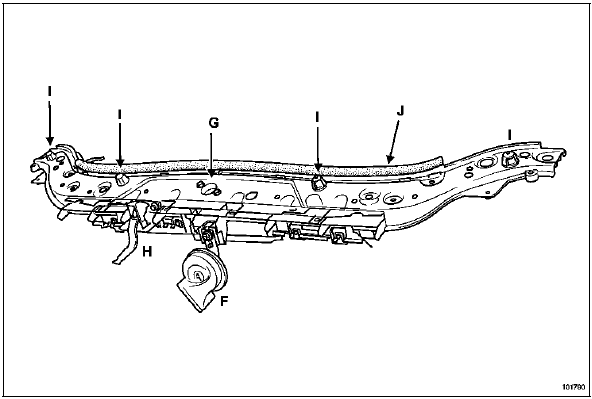

Déposer :

Déposer :

  •  l'avertisseur sonore (F),
  •  la serrure (G),
  •  le crochet de sécurité (H),
  •  les quatre butées de capot (I),
  •  le joint d'étanchéité (J).

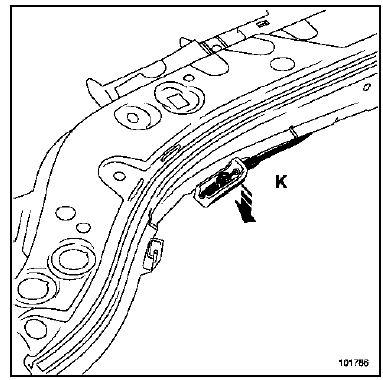

Déposer le câble de serrure (K).

Déposer le câble de serrure (K).

REPOSE

Procéder dans le sens inverse de la dépose.

Vérifier le bon clippage des pions d'indexage du

Vérifier le bon clippage des pions d'indexage du radiateur.
