Le remplacement de cette pièce est une opération complémentaire au renfort de côté d'auvent pour une collision avant.
C'est un élément de structure démontable.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Dans l'opération décrite ci-après, vous ne trouverez que les positions des fixations spécifiques à l'élément.
COMPOSITION DE LA PIECE DE RECHANGE

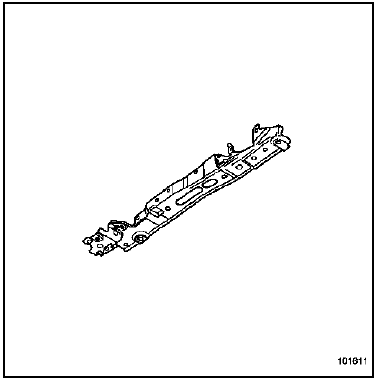

Pièce livrée seule.
DEPOSE
Pour accéder aux fixations du support de fixation supérieur d'aile avant, il est nécessaire de déposer au préalable :

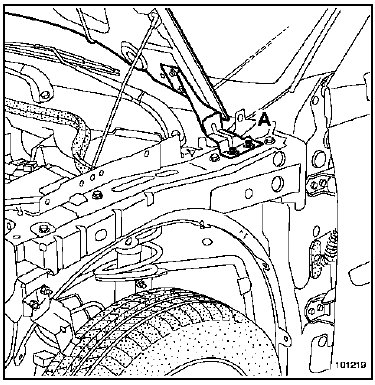

Nota : La dépose préalable du capot au niveau des appuis inférieurs est nécessaire, vis (A). |
Support de fixation supérieur d'aile avant

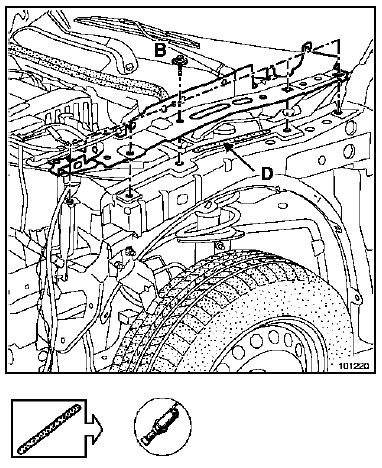

La dépose s'effectue par les vis (B).

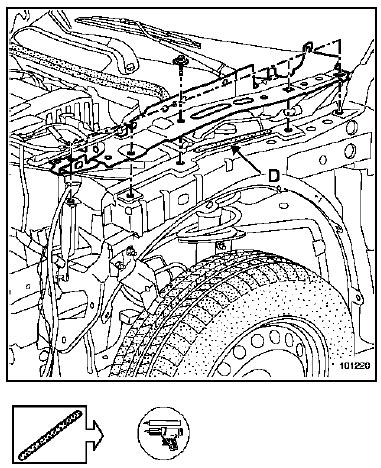

Décoller et nettoyer le cordon (D).
REPOSE
Procéder dans le sens inverse de la dépose.
ATTENTION Avant l'encollage de la pièce, il est conseillé d'effectuer un montage provisoire de l'aile et du capot afin de repérer la bonne position du support de fixation supérieur d'aile. |
Pour les opérations de réglage, voir chapitre 42A-A aile avant.
Nota : Pour la zone d'encollage (D), il est nécessaire d'utiliser une colle de calage type M.J.Pro (référence : 77 11 172 676). |
L'application du cordon de colle nécessite une mise en peinture de celui-ci et de l'élément côté compartiment moteur.

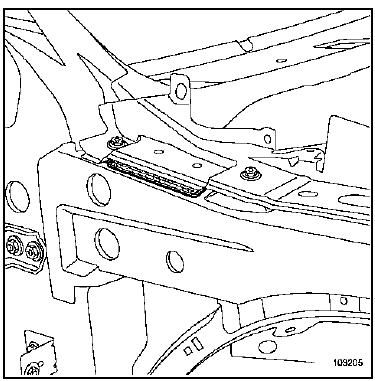

Détail de la position de l'insert gonflant.
Le remplacement de cette pièce est une opération complémentaire à l'aile avant ou au bouclier pour une collision latérale avant.
C'est un élément de structure démontable.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Dans l'opération décrite ci-après, vous ne trouverez que les positions des fixations spécifiques à l'élément.
COMPOSITION DE LA PIECE DE RECHANGE

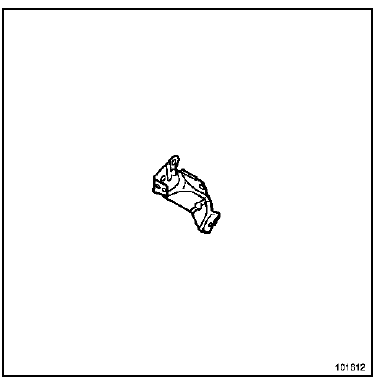

Pièce livrée seule.
DEPOSE - REPOSE - REGLAGE

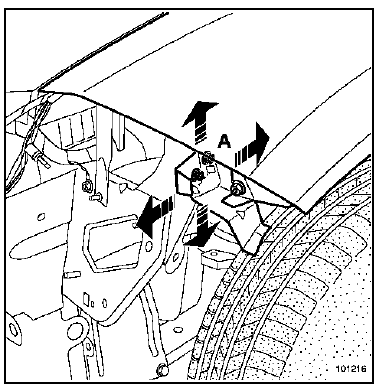

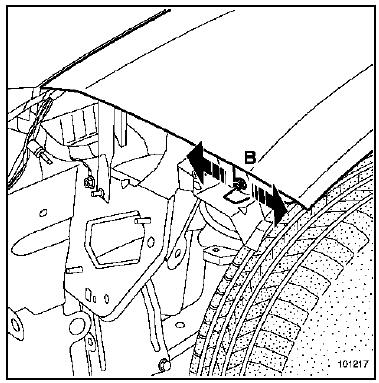

La dépose-repose et le réglage sont assurés au niveau des fixations (A) et (B).
Réglage pression
F9Q ou K9K
Outillage spécialisé indispensable
Mot. 1014
Ensemble de contrôle
et de réglage de la
pression du turbo et de
détecteur de fuites du
moteur
CLAPET DE RÉGULATION DE LA PRESSION DE
SURALIMENTATION
F9Q
1 - ...
Jeux d'aspects
IMPORTANT
Les valeurs des jeux sont données pour information.
Lors d'un réglage, il est indispensable de respecter en priorité certaines
règles :
Assurer une symétrie par rapport au côté opposé.
Assurer un jour et un affle ...
Disque de frein
Couples de serragem
vis de fixation du disque
1,5 daN.m
vis de support d'étrier
10,5 daN.m
vis de fixation de roue
11 daN.m
Lors du remplacement des plaquettes ou du disque,
remplacer impérativement les plaquettes et le disque
...
