Revue technique Renault Megane: Généralités

La ligne d'échappement complète est en acier inoxydable.

Le catalyseur atteint des températures élevées ; ne pas stationner à proximité de matériaux combustibles qui pourraient s'enflammer.

ATTENTION
  •  Remplacer impérativement tout écran thermique détérioré.
  •  L'étanchéité, entre le plan de joint du collecteur d'échappement jusqu'au catalyseur compris, doit être parfaite.
  •  Remplacer systématiquement tous les joints démontés.
  •  Lors de la dépose-repose, le catalyseur ne doit pas subir de chocs mécaniques sous peine de détérioration.

PARTICULARITÉS DE LA LIGNE D'ÉCHAPPEMENT

1 - Découpe de la ligne d'échappement

Les lignes d'échappement sont de type monobloc.

Il est nécessaire, lors d'un remplacement d'un des éléments, de couper la ligne d'échappement.

Il est indispensable :

  •  de bien matérialiser la zone de coupe,
  •  de bien utiliser l'outil de coupe (Mot. 1199-01),
  •  de bien positionner le manchon après-vente.

2 - Matérialisation de la zone de coupe

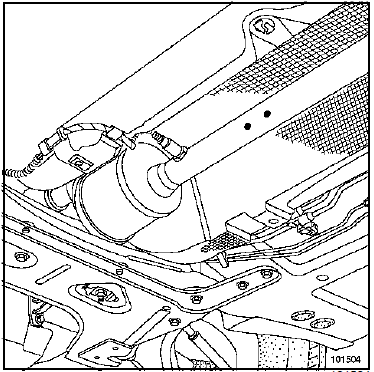

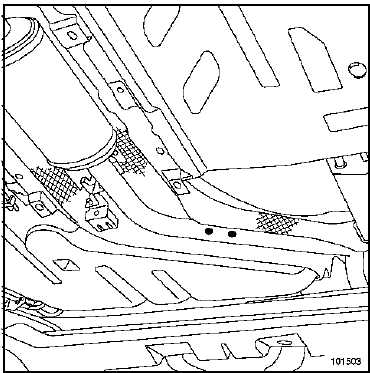

Deux coups de pointeau pratiqués sur le tube d'échappement entre définissent la zone de coupe (Chapitre Echappement, Généralités sur l'échappement, page 19B-4).

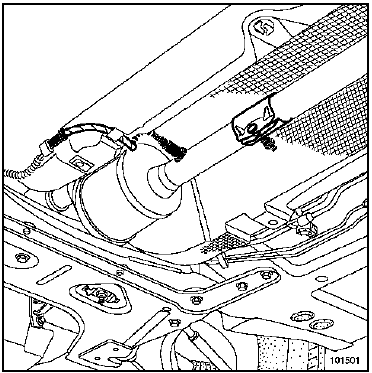

Zone de coupe 1

Zone de coupe 2

Zone de coupe 2

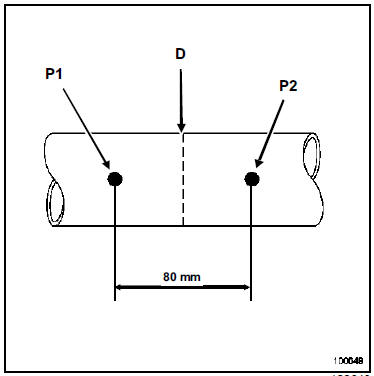

Avant de couper le tube, tracer le milieu (D) entre les

Avant de couper le tube, tracer le milieu (D) entre les deux repères (P1) et (P2).

La distance entre les deux repères est de 80 mm.

3 - Mise en oeuvre de l'outil Mot. 1199-01

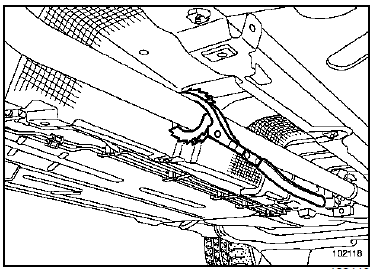

Mettre l'outil en place sur le tube.

Mettre l'outil en place sur le tube.

Serrer les deux vis de l'outil de façon à mettre l'outil de coupe en pression sur le tube.

Faire tourner l'outil de coupe à l'aide de la poignée en prenant appui sur le tube.

Au fur et à mesure de la coupe, resserrer les deux vis de l'outil (ne pas serrer trop fort l'outil sur le tube de façon à découper sans déformer).

4 - Particularités de la pièce de rechange

ATTENTION

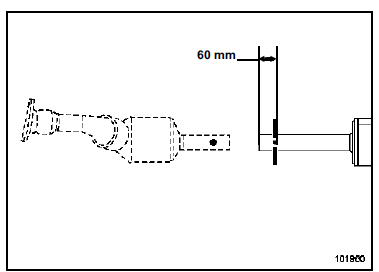

Lors du remplacement de la partie intermédiaire de la ligne d'échappement (tube sur les versions Diesel, pot de détente sur les versions Essence), il est nécessaire de raccourcir la pièce de rechange de 60 mm.

5 - Positionnement du manchon après-vente

Pour éviter toute fuite d'échappement, il est important de positionner correctement le manchon sur les deux ergots.

Positionner le manchon sur la partie usagée de la ligne.

Ajuster le diamètre du collier en serrant légèrement.

Positionner le manchon en butée sur la partie usagée

Positionner le manchon en butée sur la partie usagée de la ligne.

Ajuster le diamètre du manchon en serrant légèrement.

Appliquer du mastic pour échappement à l'intérieur du manchon.

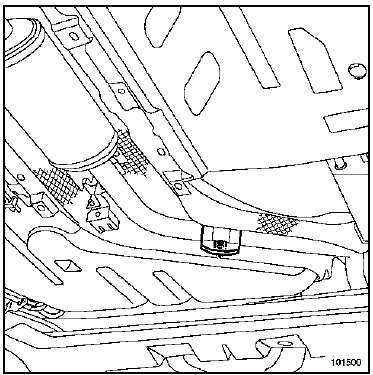

Zone de coupe 1

Zone de coupe 2

Zone de coupe 2

Mettre en place l'élément neuf.

Mettre en place l'élément neuf.

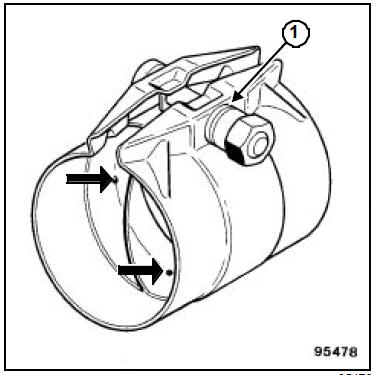

Nota : Orienter l'ensemble " vis - écrou de serrage du manchon " pour éviter tout risque de contact sous caisse.

L'écrou (1) du collier est muni d'une rainure pour assurer un couple de serrage correct.

Lors du serrage, un claquement caractéristique signale le serrage au couple de 2,5 daN.m.

ATTENTION

Ne pas réutiliser un collier usagé.

    Echappement
    ...

    Ensemble des lignes
