Revue technique Renault Megane: Interprétation des états

ET017 PEDALE DE FREIN

CONSIGNES

Particularités : Appliquer les contrôles seulement si les états "appuyé" et "relâché" sont incohérents avec la position de la pédale.

ETAT "Relâché" Pédale de frein appuyée.

Si les feux de stop fonctionnent :
  •  Contrôler et assurer la continuité de la liaison entre la voie 1 du connecteur du contacteur de stop et la voie 20 du connecteur du calculateur.

Si les feux de stop ne fonctionnent pas :

  •  Contrôler l'état et le montage du contacteur de stop ainsi que le fusible de feux de stop.

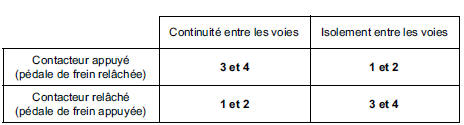

  •  Déposer et tester le fonctionnement du contacteur de stop

  • Remplacer le contacteur si nécessaire.
  •  Vérifier - assurer la présence du + après contact en voie 2 sur le connecteur du contacteur de stop.

ETAT "Appuyé" pédale de frein relâchée.

  • Contrôler l'état et le montage du contacteur de stop ainsi que le fusible de feux de stop.

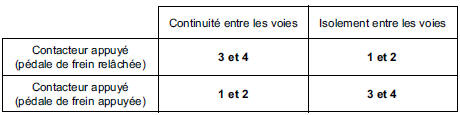

  •  Déposer et tester le fonctionnement du contacteur de stop :

  • Remplacer le contacteur si nécessaire.
  •  Contrôler et assurer l'isolement au 12 V de la liaison entre la voie 1 du connecteur du contacteur de stop et la voie 20 du connecteur du calculateur.

APRES REPARATION

Effectuer un essai routier suivi d'un contrôle à l'outil de diagnostic.
