Revue technique Renault Megane: Batterie : Dépose - Repose

Matériel indispensable

outil de diagnostic



Couples de serragem

bride de fixation de la batterie 0,7 daN.m
fusible sur cosses de batterie 0,5 daN.m
cosses de batterie 1,2 daN.m



ATTENTION

Ces véhicules sont équipés d'une batterie à faible consommation d'eau. La mise à niveau de l'électrolyte est interdite.



Nota : Le déverrouillage du verrou électrique de la colonne de direction peut être réalisé par le calculateur d'airbag à l'aide de l'outil de diagnostic.

DÉPOSE

  • Couper tous les consommateurs.
  •  Déposer :

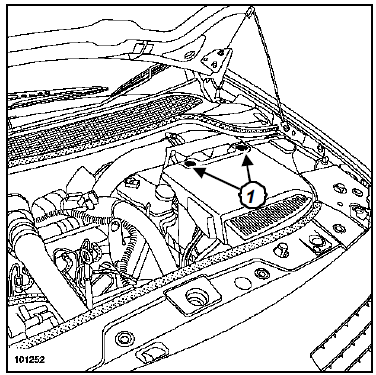

  •  les fixations (1) du cache de la batterie,
  •  le cache de la batterie.
  •  Débrancher la batterie en commençant par la borne négative.

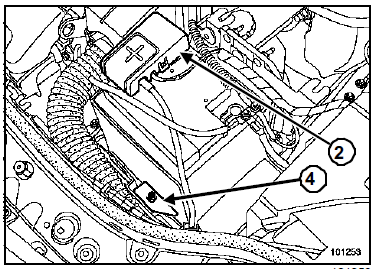

  • Déposer le couvercle (2).
  •  Débrancher :

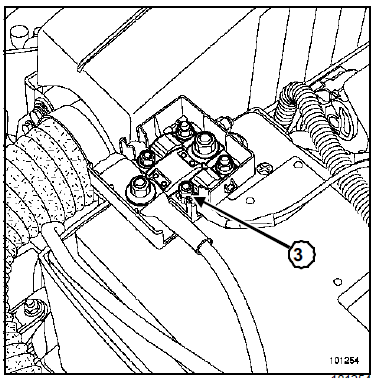

  •  la cosse (3),
  •  la borne positive.
ATTENTION

La fixation du fusible est fragile.

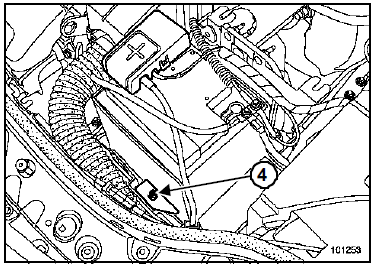

  • Déposer la bride de fixation de la batterie (4).

REPOSE

  • Positionner correctement la batterie dans le bac à batterie.
  •  Serrer au couple la bride de fixation de la batterie (0,7 daN.m)(4).

  • Brancher :
  •  la borne positive de la batterie,

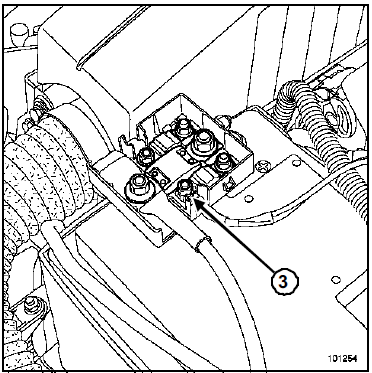

  •  le fusible (3).
  • Serrer au couple le fusible sur cosses de batterie (0,5 daN.m).
  •  Brancher la borne négative.
  •  Serrer au couple les cosses de batterie (1,2 daN.m).
  •  Positionner :
  •  le cache de la borne positive de la batterie,
  •  le cache de la batterie.

Lors de la repose de la batterie ou à chaque débranchement, il peut être nécessaire d'effectuer un certain nombre d'apprentissages simples, sans outil de diagnostic, pour que le véhicule fonctionne correctement :

  •  mise à l'heure de l'horloge (sauf radionavigation),
  •  entrée du code à quatre chiffres de l'autoradio ou de la radionavigation,
  •  initialisation des moteurs de vitres électriques à commande impulsionnelle,
  •  initialisation du moteur de toit ouvrant électrique (selon la nature de l'intervention effectuée),
  •  initialisation de la direction assistée électrique.
Nota : Pour la mise à l'heure de la radionavigation, entrer le code à quatre chiffres, introduire le cédérom de navigation puis sortir le véhicule pour capter les signaux des satellites. La mise à l'heure est alors possible.
