Le remplacement de cette pièce est une opération de base pour une collision latérale.
Les informations concernant les pièces complémentaires ou de déshabillage seront traitées dans leurs chapitres respectifs.

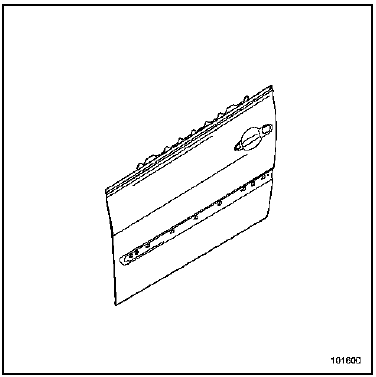

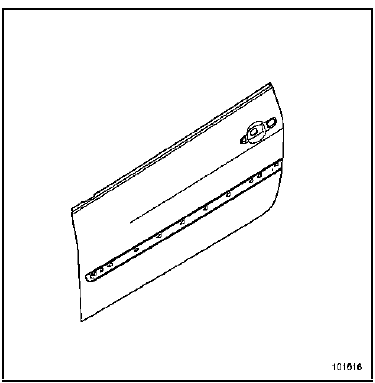

COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée assemblée avec :
Renfort supérieur
Plaques insonorisantes

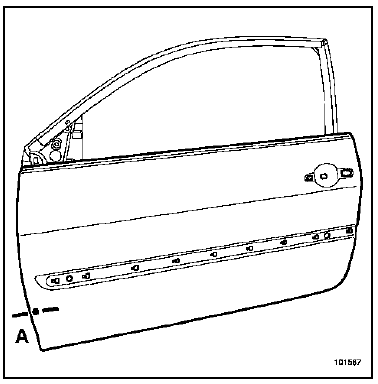

Version B

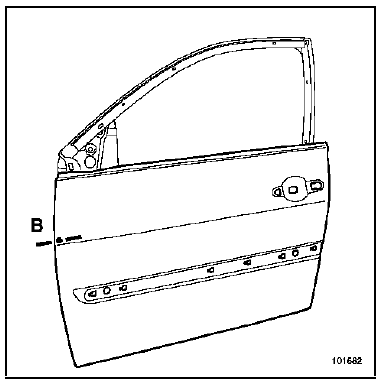

Version C

PIECES CONCERNEES (épaisseur en mm) :
Version B

Version C

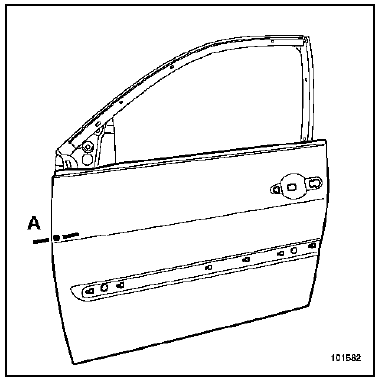

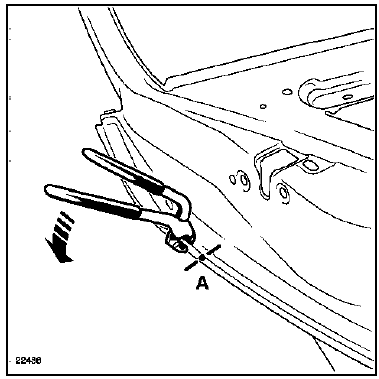

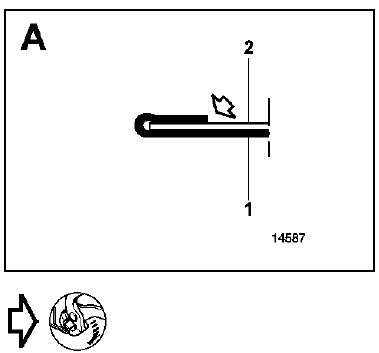

NOTA : La dépose du panneau de porte peut s'effectuer à l'aide de la pince à dessertir spécifique référence : Car. 1657.

Version B

Version C

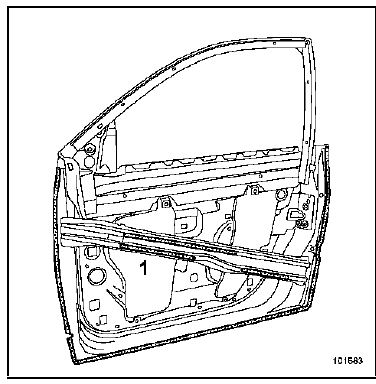

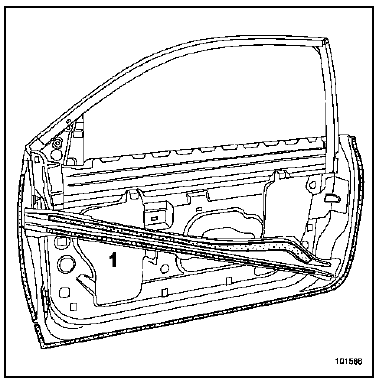

NOTA : II est nécessaire d'utiliser une colle de structure sur la périphérie (zone de sertissage).
Pour les zones (1), utiliser une colle de calage type M. J. Pro (référence : 77 11 172 376).
Version B

Version C

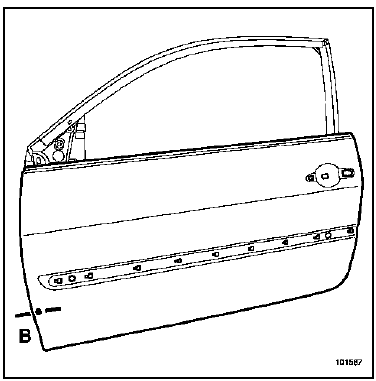

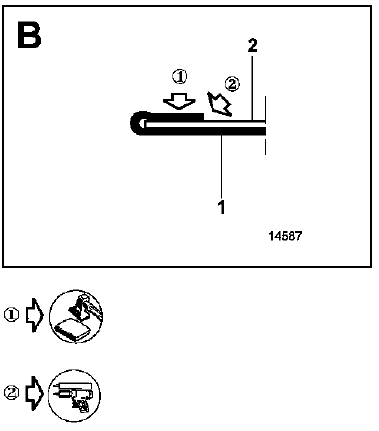

Utiliser une colle type M. J. Pro (référence : 77 11 172 376) pour assurer l'aspect et l'étanchéité après sertissage du panneau.

Version B

Version C

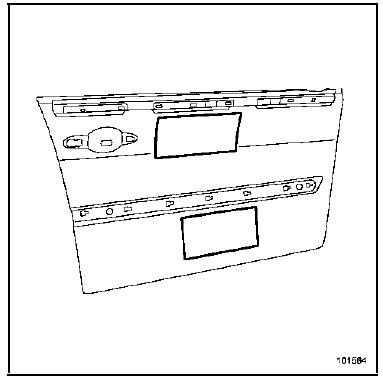

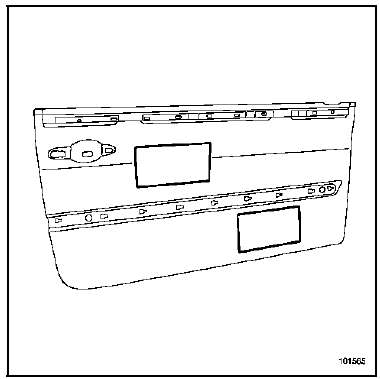

ATTENTION : S'assurer de la présence des insonorisants de panneau.
Dans le cas où le redressage du panneau nécessite la dépose même partielle d'un ou plusieurs insonorisants, ceux-ci devront être remplacés systématiquement.
