Revue technique Renault Megane: Porte latérale avant

Le remplacement de cette pièce est une opération de base pour une collision latérale, la dépose - repose est une opération complémentaire à un remplacement de la caisse.

Dans la méthode ci-après, vous trouverez les opérations à réaliser :

  •  pour la dépose - repose de la porte complète,
  •  pour son remplacement complet.

NOTA : Tous les jeux d'aspect sont indiqués dans le chapitre 40A-E

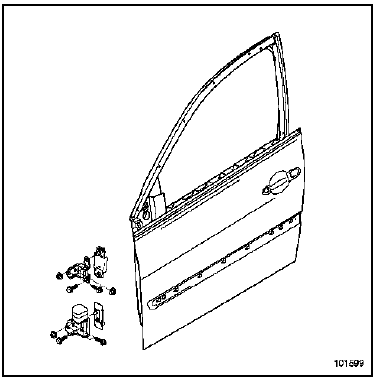

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée avec plaques insonorisantes.

NOTA :

NOTA : II est conseillé de commander en supplément une collection d'agrafes disponible au magasin de pièces de rechange.

1. DEPOSE REPOSE DE LA PORTE

Cette intervention peut être effectuée seul avec l'outil de support porte.
N d'agrément RENAULT : 661000
Fournisseur : Z INTERNATIONAL
Référence : SUP 01
Dans le cas contraire, cette intervention nécessite deux opérateurs.

DEPOSE

NOTA :

NOTA : Lorsque la porte doit être reposée sur la même caisse sans remplacement, il est préférable d'effectuer la dépose par les fixations (A) afin de ne pas changer les réglages.

Débrancher :

  •  la batterie,
  •  le connecteur du faisceau de porte.

Déposer :

  •  la vis de fixation du tirant de porte,

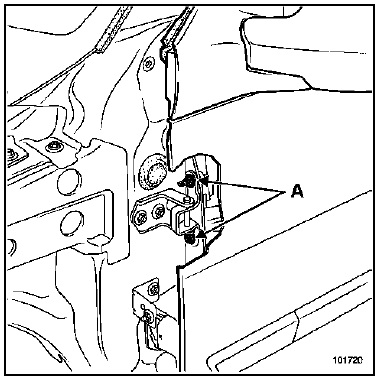

  •  les quatre vis de charnières de porte (A).

REPOSE

Procéder dans le sens inverse de la dépose.

Effectuer les réglages en respectant les consignes décrites à la fin de ce chapitre.

ATTENTION :

Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).

Avant la repose définitive, il sera nécessaire de refaire l'étanchéité entre le pied avant et les charnières avec du mastic de bourrage (consulter la Note Technique 396A).

2. DESHABILLAGE RHABILLAGE DE LA PORTE

L'ordre des opérations décrites ci-après est spécifique au remplacement de la porte.

Pour les particularités de dépose de chaque pièce fixée sur la porte, se reporter à leurs chapitres respectifs (exemple : mécanisme de lève-vitre, voir chapitre 51A).

NOTA :

Il est possible de réaliser les opérations de déshabillage sur le véhicule avant de déposer la porte.

DEPOSE

Effectuer les opérations de déshabillage dans l'ordre suivant.

Déposer :

  1.  le rétroviseur
  2.  la vitre
  3.  la garniture intérieure
  4.  la poignée extérieure
  5.  la serrure de porte
  6.  le lécheur inférieur intérieur de porte
  7.  le lécheur inférieur extérieur de porte
  8.  le joint d'encadrement de porte extérieur
  9.  la baguette extérieure

a. Dépose du rétroviseur

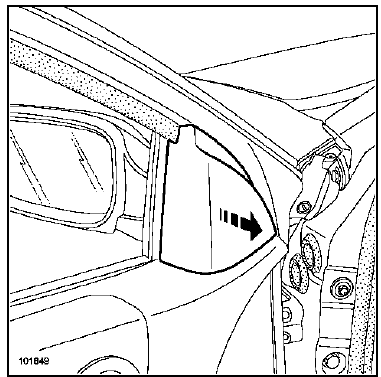

Dégager le cache intérieur de rétroviseur en tirant

Dégager le cache intérieur de rétroviseur en tirant dessus à la main.

Débrancher le connecteur.

Débrancher le connecteur.

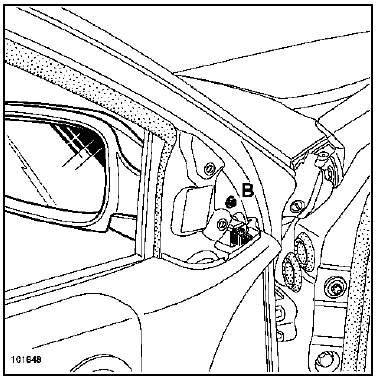

Déposer la fixation (B), puis dégager le rétroviseur.

b. Dépose de la vitre

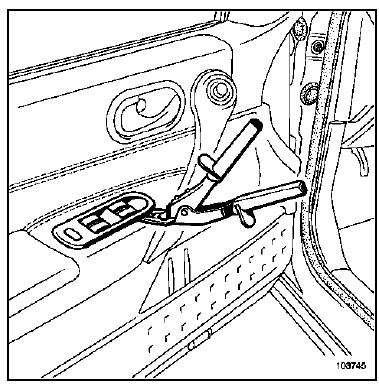

Protéger la garniture (par exemple, avec un couteau à

Protéger la garniture (par exemple, avec un couteau à mastic), et à l'aide de la pince à dégrafer, déclipper la platine de lève-vitre (en partie arrière).

Débrancher ses connecteurs.

Déclipper le vide-poches.

Déclipper le vide-poches.

ATTENTION :

L'opération doit s'effectuer sans tirer sur la trappe.

Déclipper le cache de la poignée de tirage.

Déclipper le cache de la poignée de tirage.

Débrancher le connecteur de commande rétroviseur.

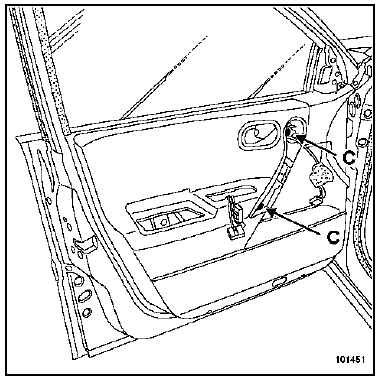

Déposer le cache et les deux vis (C) de la poignée de

Déposer le cache et les deux vis (C) de la poignée de fermeture intérieure.

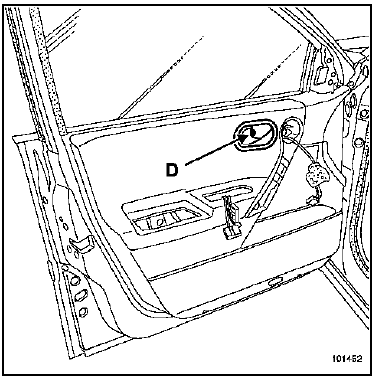

Déposer le cache et la vis (D) de la commande

Déposer le cache et la vis (D) de la commande d'ouverture de porte.

Déclipper le cache de fixation du câble de la

Déclipper le cache de fixation du câble de la commande d'ouverture à l'aide d'un tournevis plat.

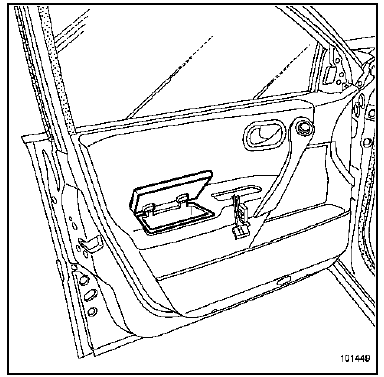

Déclipper la trappe supérieure de garniture à l'aide

Déclipper la trappe supérieure de garniture à l'aide d'une pince à dégrafer (en protégeant la garniture).

Ouvrir la trappe et la maintenir ouverte à l'aide d'un ruban de masquage.

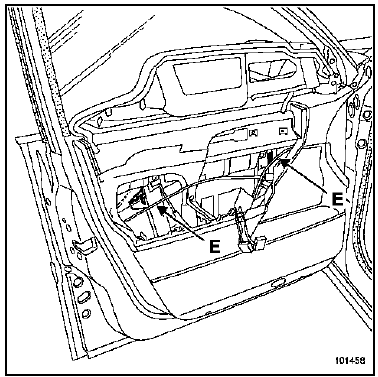

Positionner la vitre pour avoir accès aux deux agrafes

Positionner la vitre pour avoir accès aux deux agrafes de fixation (E) et (E').

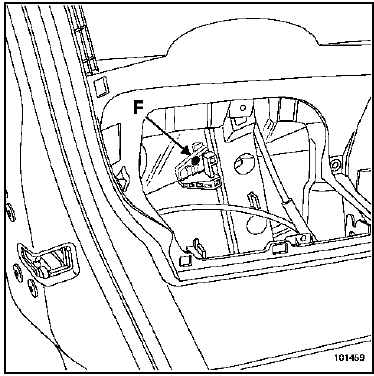

A l'aide d'un tournevis plat, maintenir écarté l'ergot (F) de l'agrafe (E) et tirer simultanément la vitre vers le haut.

Effectuer la même opération pour l'agrafe (E').

NOTA : Pour faciliter l'accès à l'agrafe, (E') déclipper la grille de haut-parleur.

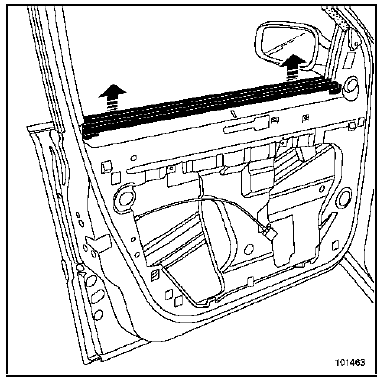

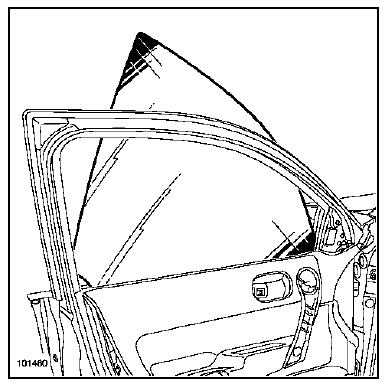

Dégager la vitre.

Dégager la vitre.

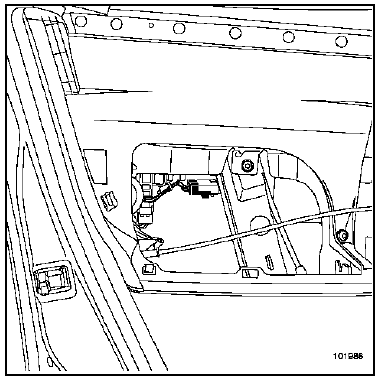

c. Dépose de la garniture intérieure

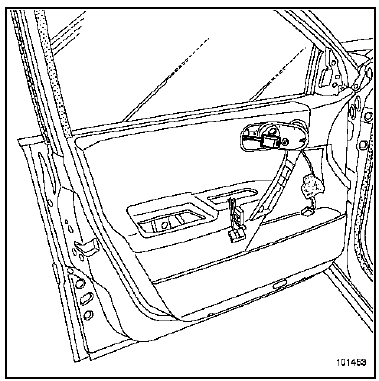

Débrancher le connecteur de la serrure et les deux

Débrancher le connecteur de la serrure et les deux connecteurs du module de la poignée (si elle est équipée de la fonction mains libres).

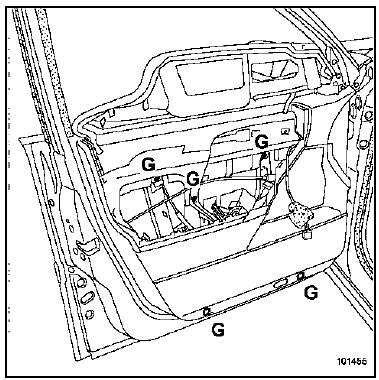

Déposer les vis (G).

NOTA : Le moteur de lève-vitre ainsi que le faisceau sont fixés sur la garniture.

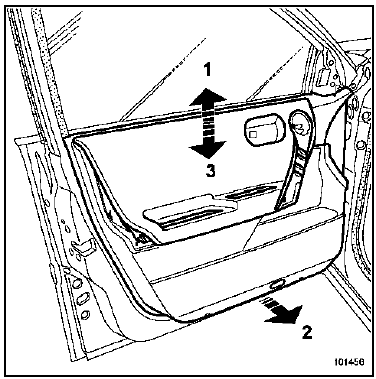

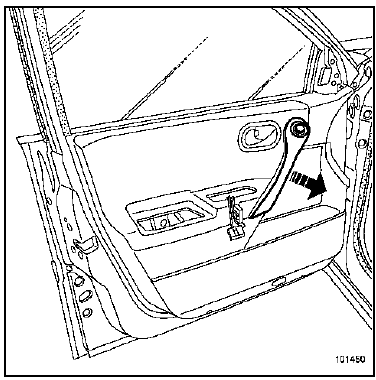

Dégager la garniture vers le haut (flèche 1).

Dégager la garniture vers le haut (flèche 1).

Ecarter celle-ci pour dégager du caisson les chariots d'entraînement du lève-vitre en partie basse (flèche 2).

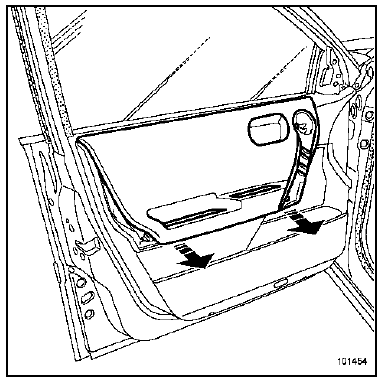

Dégager la garniture vers le bas (flèche 3).

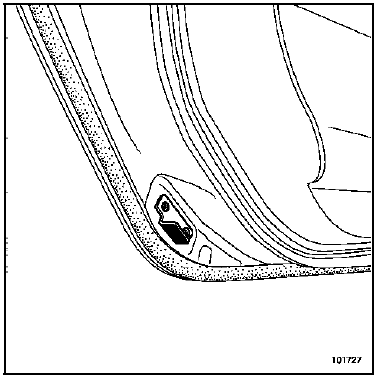

Débrancher le connecteur du pied avant.

Débrancher le connecteur du pied avant.

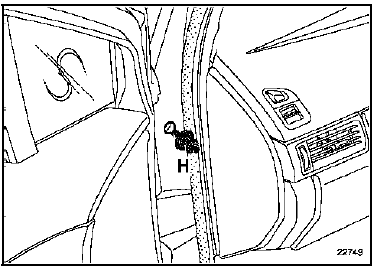

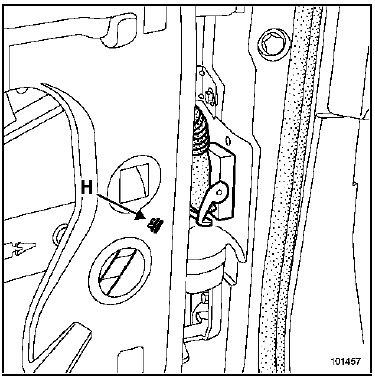

Déclipper l'agrafe (H) du faisceau sur le caisson.

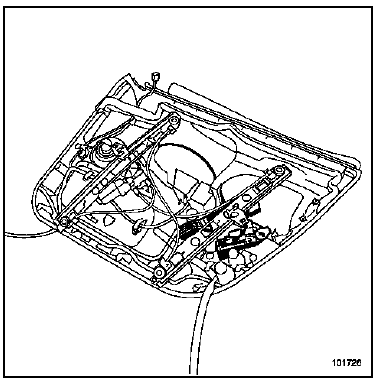

Dégager l'ensemble "garniture - moteur de lève-vitre - faisceau".

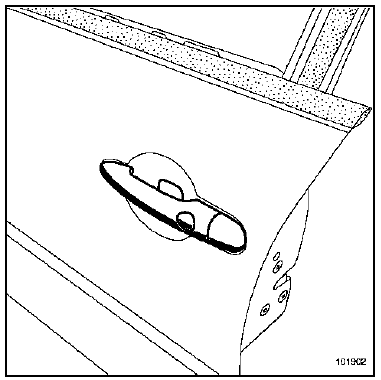

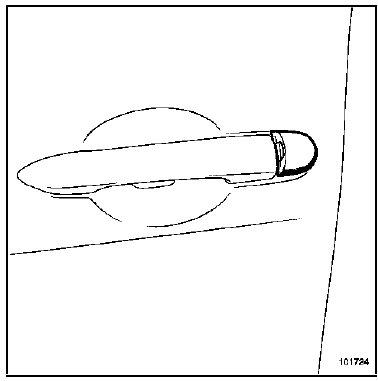

d. Dépose de la poignée extérieure

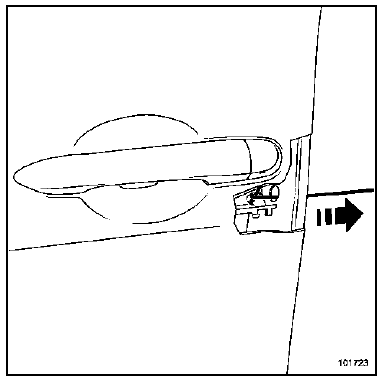

Dégager l'obturateur.

Dégager l'obturateur.

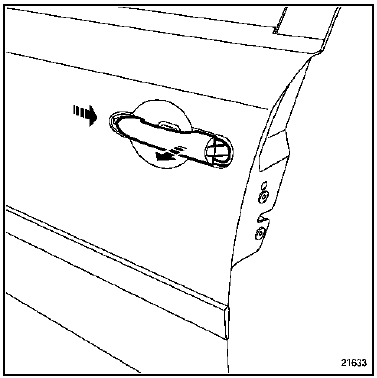

A l'aide d'un crochet (de fabrication locale) dégager la palette de retenue du barillet.

Dégager le barillet.

Dégager le barillet.

Particularité des véhicules équipés de la fonction "mains libres"

Débrancher :

Débrancher :

  •  le connecteur mâle du bouton d'ouverture,
  •  le connecteur femelle du module de poignée.

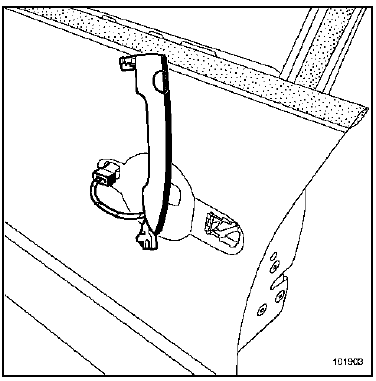

Dégager la poignée extérieure.

Dégager la poignée extérieure.

ATTENTION :

ATTENTION : Pour les versions équipées de la fonction "mains libres", prendre soin de ne pas détériorer le connecteur lors de la dépose.

e. Dépose de la serrure de porte

Déposer :

Déposer :

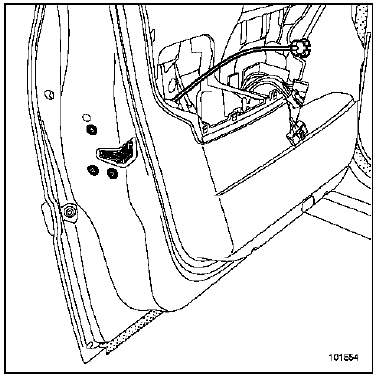

  •  les trois vis de fixation de la serrure,
  •  la serrure.

IMPORTANT :

IMPORTANT : Pour les véhicules équipés de la fonction "mains libres", il est nécessaire d'effectuer les opérations (d) et (e) en même temps que la dépose de la garniture intérieure de porte et de laisser l'ensemble serrure dans la garniture intérieure lors de la dépose.

f. Dépose du lécheur inférieur intérieur de porte

Dégager le lécheur à l'aide de l'outil Car. 1363.

Dégager le lécheur à l'aide de l'outil Car. 1363.

h. Dépose du lécheur inférieur intérieur de porte

Procéder de la même façon que pour le lécheur intérieur

g. Dépose du joint d'encadrement de porte extérieur

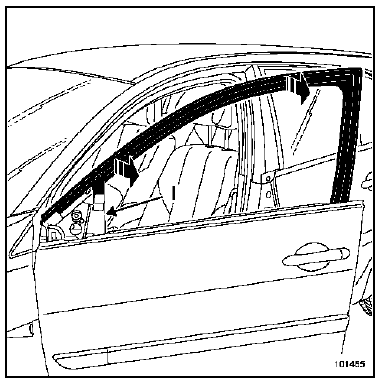

Dégager le joint du coulisseau avant (I).

Dégager le joint du coulisseau avant (I).

Déclipper soigneusement le joint d'encadrement de porte.

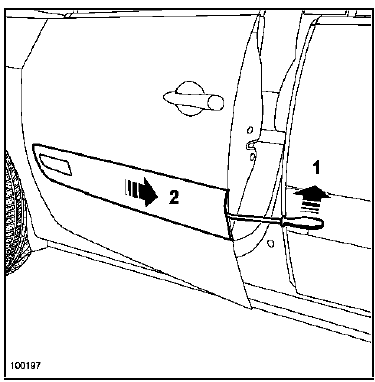

i. Dépose de la baguette extérieure

Insérer le levier Car. 1597 puis écarter légèrement la

Insérer le levier Car. 1597 puis écarter légèrement la baguette du panneau de porte.

Dégager la baguette suivant la flèche 2.

3. REGLAGE

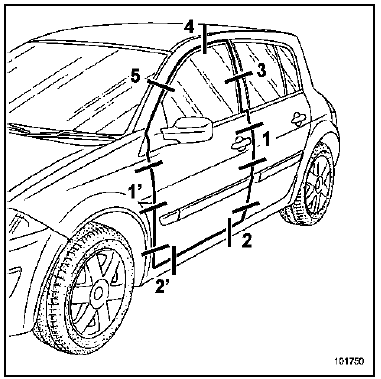

Zones de réglages

Particularité de la fixation supérieure de charn

Particularité de la fixation supérieure de charn

En réparation, afin de permettre le réglage de

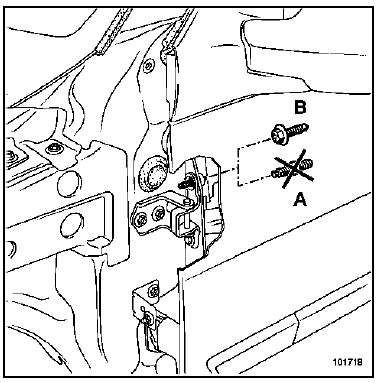

En réparation, afin de permettre le réglage de l'affleurement, il est nécessaire de remplacer les goujons d'indexage d'origine (A) par des vis (B) disponibles au magasin de pièce de rechange.

NOTA : Il faudra agrandir les trous supérieurs des charnières d'origine pour obtenir davantage de réglage.

Les charnières après vente sont livrées avec des boutonnières carrées.

Procédure de réglage

Déposer la gâche avant de procéder au réglage par les charnières.

II est conseillé de commencer les réglages au niveau

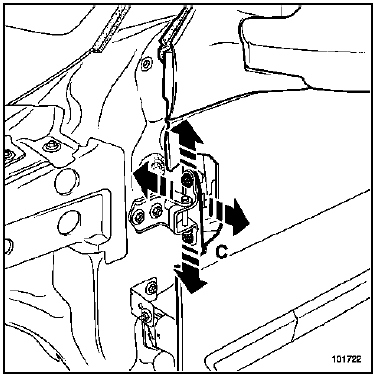

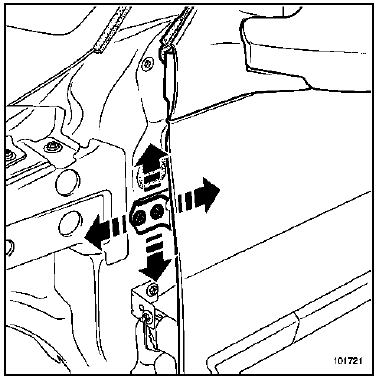

II est conseillé de commencer les réglages au niveau des fixations (C) charnières-caisson de porte. Régler l'affleurement et la hauteur.

Le réglage dans le sens avant-arrière s'effectue en

Le réglage dans le sens avant-arrière s'effectue en agissant sur les vis (D) charnières-pied avant. Ces vis permettent de régler également la hauteur.

Cette opération nécessite l'utilisation d'une clé coudée afin d'éviter la dépose de l'aile avant.

Vérifier les réglages et serrer en position.

Particularité de plaquette de gâche

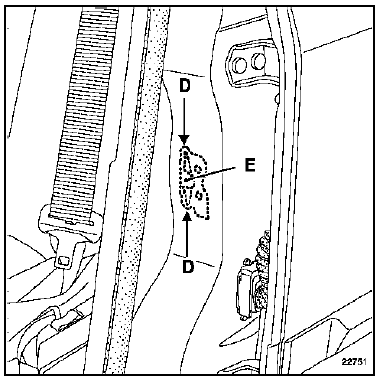

La plaquette de gâche est soudée par un point en (E)

La plaquette de gâche est soudée par un point en (E) sur le renfort à l'intérieur du pied milieu.

Pour les opérations de réglage, il est nécessaire de déformer les parties fusibles (D) de la plaquette.

Cette opération ne peut se faire qu'en exerçant une force relativement importante sur la gâche (à l'aide d'un marteau par exemple).

Le réglage de la gâche consiste à régler l'affleurement

Le réglage de la gâche consiste à régler l'affleurement arrière de la porte, le talonnage et la dureté de fermeture.

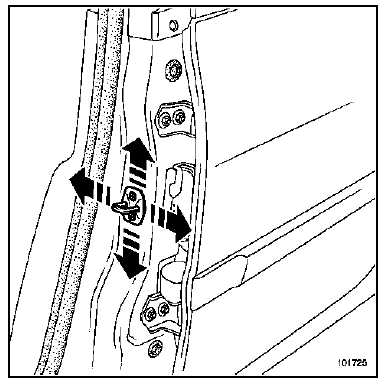

Pour cela, desserrer les vis de gâche et agir sur celleci suivant le sens des flèches.

Vérifier le réglage et serrer la porte en positio

4. SECURITE PASSIVE

ATTENTION :

ATTENTION : En fin d'opération, vérifier la présence et l'état de l'antiéchappement (H).

RAPPEL : La fonction de cette pièce est essentielle en cas de collision frontale. L'anti-échappement permet de maintenir la porte dans son plan, celle-ci participe alors efficacement à l'absorption de l'énergie du choc.

COUPLE DE SERRAGE (en daN.m)

Vis d'anti-échappement 0,8

ATTENTION :

ATTENTION : Sur les véhicules 3 portes, vérifier la présence et l'état de l'anti-échappement supplémentaire monté en partie basse.

    Ouvrants lateraux
    ...

    Panneau de porte latérale avant
    Le remplacement de cette pièce est une opération de base pour une collision latérale. Les informations concernant les pièces complémentaires ou de déshab ...
