Revue technique Renault Megane: Tuyau bouteille déshydratante - compresseur

Revue technique Renault Megane / Climatisation / Conditionnement d'air / Tuyau bouteille déshydratante - compresseur

Matériel indispensable

station de charge



Couples de serragem

vis de fixation des raccords de canalisations 1 daN.m
vis de fixation des raccords de canalisations 0.4 daN.m

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative.
  •  Vidanger le circuit de fluide réfrigérant à l'aide de l'outil station de charge.
  •  Déposer :
  •  le bouclier avant (voir Bouclier avant).
  •  la façade avant (voir Ensemble moteur-boîte de vitesses).

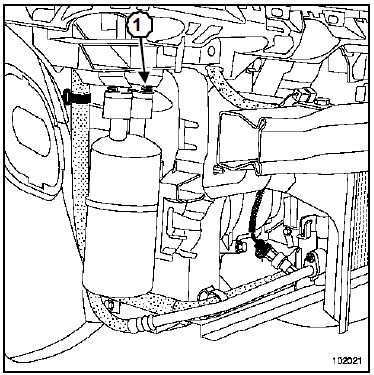

  • Dévisser le raccord de canalisation (1) de la bouteille.
  •  Désaccoupler la canalisation.
  •  Placer un bouchon sur l'orifice.

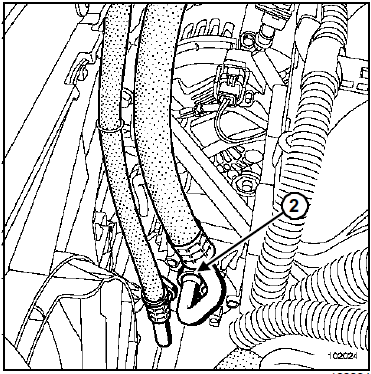

  • Dévisser le raccord de canalisation (2) du compresseur.
  •  Désaccoupler la canalisation.
  •  Placer un bouchon sur l'orifice.
  •  Extraire le tuyau de liaison de la bouteille - compresseur.

REPOSE

  •  Procéder dans le sens inverse de la dépose.
  •  Remplacer les joints d'étanchéité.
  •  Huiler avec l'huile préconisée pour faciliter l'emmanchement.
  •  Serrer au couple:
  • les vis de fixation des raccords de canalisations (1 daN.m),
  •  les vis de cache batterie (0.4 daN.m).
Nota : Lors d'un remplacement de canalisation, ajouter 10 ml d'huile préconisée à la quantité récupérée.
  • Effectuer le remplissage du circuit de fluide réfrigérant à l'aide de l'outil station de charge.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).



Nota :
  • Vérifier le bon fonctionnement du conditionnement d'air avec le groupe motoventilateur en marche maximum.
  •  Si absence de froid, effectuer une recherche de fuites (Chapitre Conditionnement d'air).
