Revue technique Renault Megane: Navigation : Ecran

L'écran et l'unité centrale de déploiement forment une seule pièce.

DÉPOSE

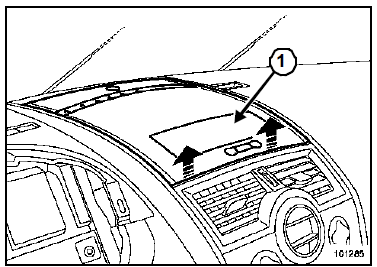

  • Dégrafer la partie supérieure (1) de la planche de bord.

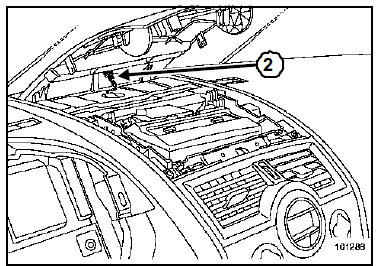

  • Débrancher le capteur d'ensoleillement (2).

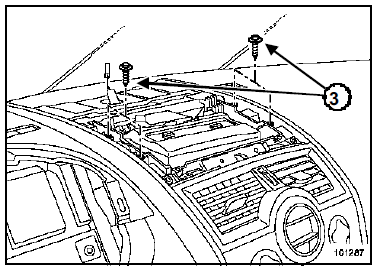

  • Déposer les quatre vis (3).

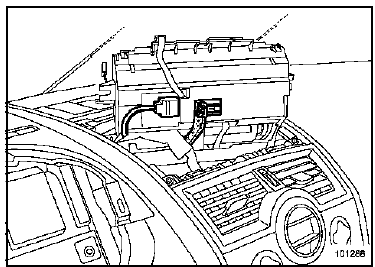

  • Débrancher les connecteurs.

REPOSE

  •  Procéder dans le sens inverse de la dépose.
  •  Procéder à l'initialisation du système (Chapitre Système télématique embarqué, Navigation "haut de gamme" : Initialisation, page 83C-34).
