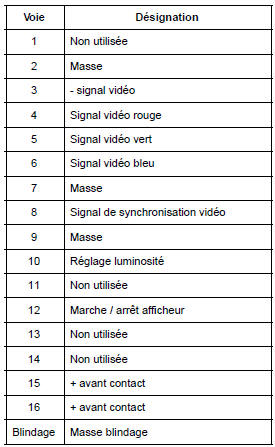

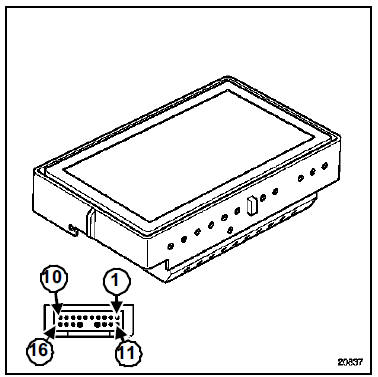

Revue technique Renault Megane: Navigation "haut de gamme" : Branchements de l'écran
Navigation : Ecran
L'écran et l'unité centrale de déploiement forment une
seule pièce.
DÉPOSE
Dégrafer la partie supérieure (1) de la planche de
bord.
...
Navigation "haut de gamme" :
Antenne
L'antenne GPS assure la réception des satellites afin
de permettre au calculateur électronique de navigation
(lecteur cédérom) de localiser le véhicule.
Lorsq ...
