Revue technique Renault Megane: Navigation "haut de gamme" : Antenne

L'antenne GPS assure la réception des satellites afin de permettre au calculateur électronique de navigation (lecteur cédérom) de localiser le véhicule.

Lorsque la liaison satellite est bonne, un pictogramme

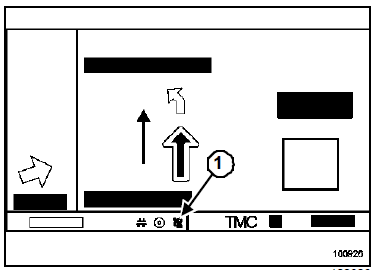

Lorsque la liaison satellite est bonne, un pictogramme (1) de couleur verte s'affiche à l'écran.

Lorsque la liaison satellite est mauvaise (passage dans un tunnel, dans une petite rue entre de grands immeubles, etc.), un pictogramme de couleur rouge s'affiche à l'écran.

Nota : Après un débranchement de la batterie ou un remplacement du calculateur électronique de navigation, la relocalisation est automatique : mettre le véhicule à l'extérieur dans un endroit bien dégagé, contact mis et attendre quelques minutes. Lorsque la liaison GPS (satellites) est bonne, un pictogramme de couleur verte s'affiche à l'écran.



ATTENTION

Le câble de l'antenne GPS est très fragile, ne pas le couder ni le pincer.



Nota : L'antenne GPS est également utilisée pour le téléphone mains libres. Certains véhicules sont équipés d'une antenne bi-bande.

Pour la dépose de l'antenne, voir chapitre " antenne ".
