Revue technique Renault Megane: Joint d'encadrement de porte arrière

DEPOSE

Déposer la garniture de porte (chapitre 72A-C).

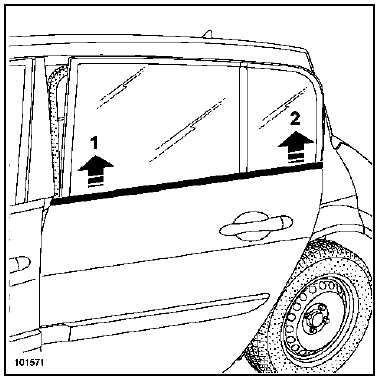

Déclipper le lécheur extérieur (1) et (2) à l'aide de

Déclipper le lécheur extérieur (1) et (2) à l'aide de l'outil Car. 1363.

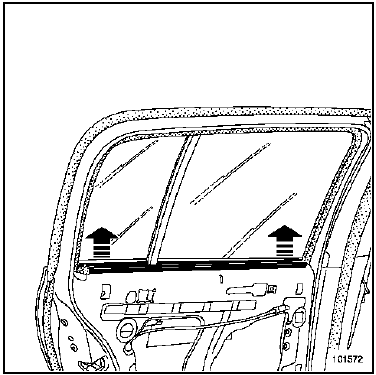

Déposer le lécheur intérieur.

Déposer le lécheur intérieur.

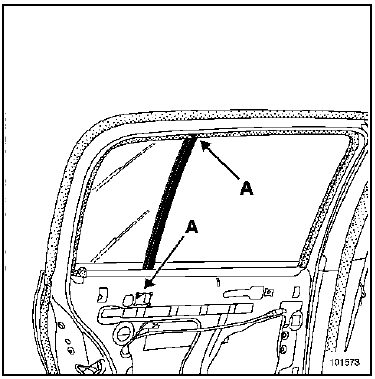

Déposer :

Déposer :

  •  les vis (A),
  •  la coulisse de montant fixe.

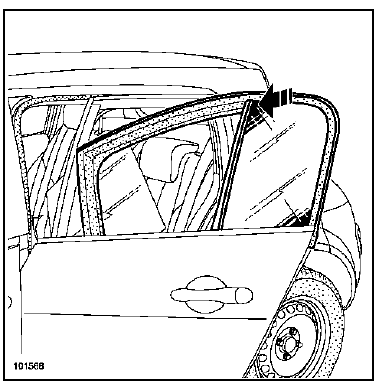

Déclipper la partie avant du joint

Déclipper la partie avant du joint

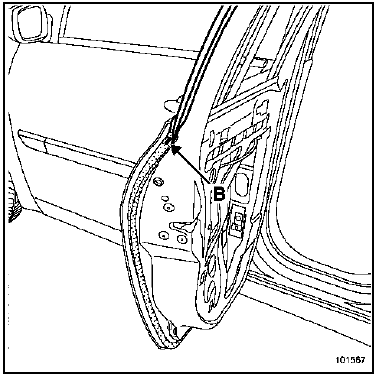

Déclipper l'agrafe supérieure du joint de double

Déclipper l'agrafe supérieure du joint de double étanchéité (B).

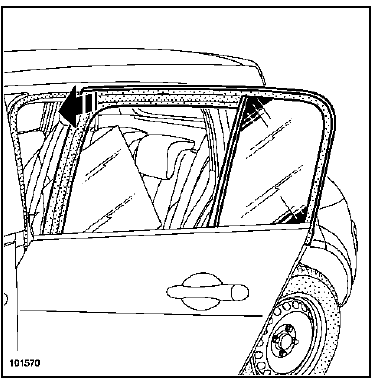

Dégager l'ensemble "joint - vitre fixe" de la porte.

Dégager l'ensemble "joint - vitre fixe" de la porte.

REPOSE

Présenter l'ensemble "joint - vitre fixe" sur la porte.

Présenter l'ensemble "joint - vitre fixe" sur la porte.

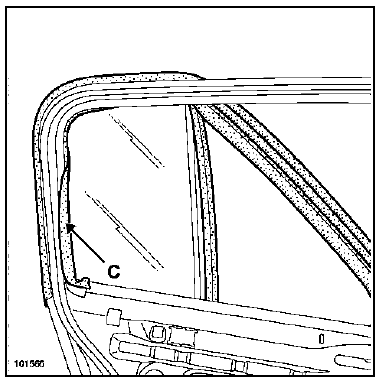

Clipper le joint face intérieure (C).

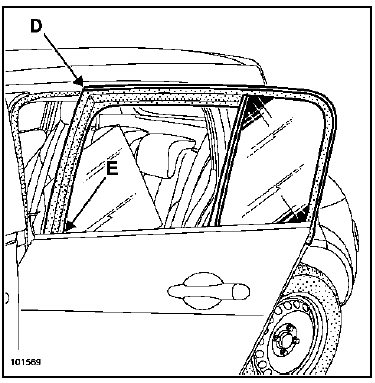

Positionner et chausser le joint à l'angle (D) en prenant

Positionner et chausser le joint à l'angle (D) en prenant soin de le glisser derrière le panneau (E).

REPOSE

Procéder dans le sens inverse de la dépose.
