Revue technique Renault Megane: Calculateur
|
Couples de serragem
|
|
| vis du cache batterie | 0,4 daN.m |
Le calculateur du groupe motoventilateur habitacle (commande électrique) est accessible par le dessous de la planche de bord
DÉPOSE
- Débrancher la batterie en commençant par la borne négative.
- Déposer :
- le support de relais pour accéder au calculateur du groupe motoventilateur habitacle (Chapitre Chauffage, Bloc de résistances de chauffage, page 61A- 46) si le véhicule est équipé d'un bloc de résistances de chauffage,
- le conduit d'air avant gauche (Chapitre Chauffage, Conduit de distribution d'air avant, page 61A-4).
DIRECTION A GAUCHE

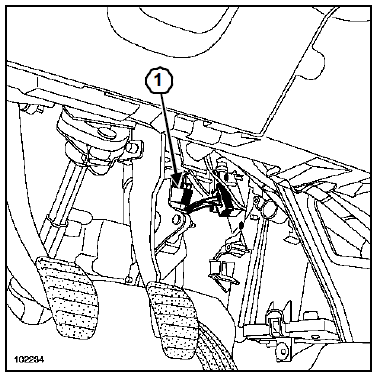

- Débrancher le connecteur (1) de la pédale d'accélérateur.
DIRECTION A DROITE

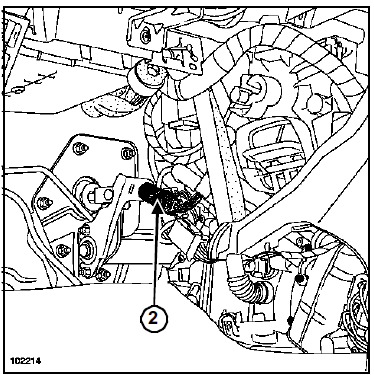

- Déposer le contacteur de position de pédale de frein (2) en effectuant un quart de tour.
Exemple sur un véhicule équipé de la direction à gauche

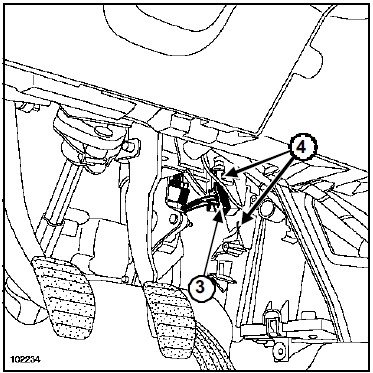

- Débrancher le connecteur (3) du boîtier électronique du groupe motoventilateur habitacle.
- Déposer les deux vis de fixation (4) du boîtier électronique du groupe motoventilateur habitacle.
- Ecarter légèrement les pattes de fixation du boîtier électronique.
| ATTENTION Manipuler les pattes de fixation du calculateur avec précaution. |

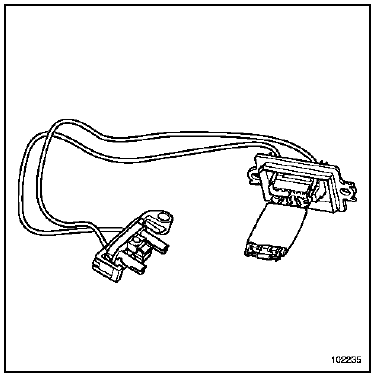

- Extraire le calculateur du groupe motoventilateur habitacle.

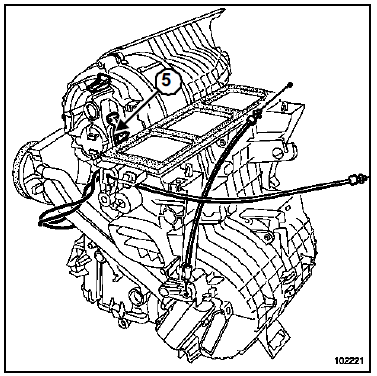

- Déposer le connecteur (5) du groupe motoventilateur habitacle.
REPOSE
DIRECTION A DROITE

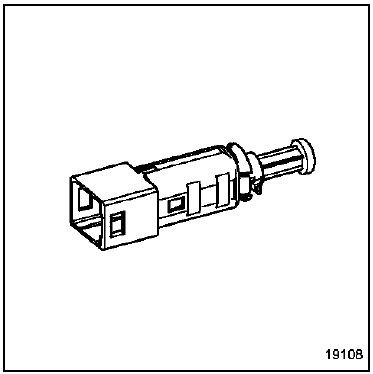

| ATTENTION Positionner impérativement la partie mobile du contacteur au minimum en tirant sur le piston. |
- Positionner le contacteur de position de la pédale de frein dans son logement.
- Effectuer un quart de tour dans le sens horaire au contacteur de position de la pédale de frein.
- Procéder dans le sens inverse de la dépose
| ATTENTION Brancher la batterie ; effectuer les apprestissages nécessaires (Chapitre Batterie). |
- Serrer au couple les vis du cache batterie (0,4 daN.m).
Groupe motoventilateur
habitacle
DIRECTION A GAUCHE
Couples de serragem
vis de fixation de la tôle
de renfort de poutre
2,1 daN.m
vis de fixation du plot
élastique
0,2 daN.m
...
Calculateur : Branchement
Résistance des voies
...
