Revue technique Renault Megane: Filtre habitacle

DIRECTION A DROITE

Implanté devant l'entrée d'air extérieur, il assure le filtrage de l'air et garantit l'assainissement de l'air avant d'atteindre l'habitacle.

DÉPOSE

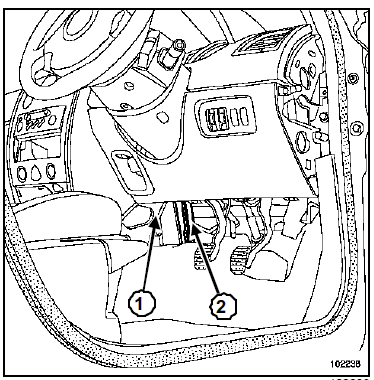

  • Déposer le garnissage situé en (1).
  •  Extraire le filtre d'habitacle (2).
Nota : Il est nécessaire de casser les parties rigides du filtre pour effectuer son extraction.

REPOSE

  •  Procéder dans le sens inverse de la dépose
Nota :
  •  Il est nécessaire de casser les parties rigides du filtre pour faciliter le montage.
  •  Veiller à ne pas détériorer la partie filtrante.

DIRECTION A GAUCHE

Implanté devant l'entrée d'air extérieur, il assure le filtrage de l'air et garantit l'assainissement de ce dernier avant d'atteindre l'habitacle.

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative.

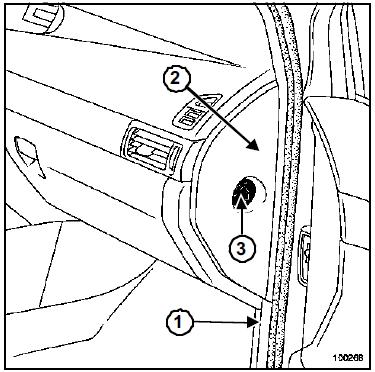

  • Déposer :
  •  la garniture de bas de marche avant (1),
  •  la joue latérale de la planche de bord (2).
  •  Déclipper le contacteur d'inhibition d'airbag passager (3).

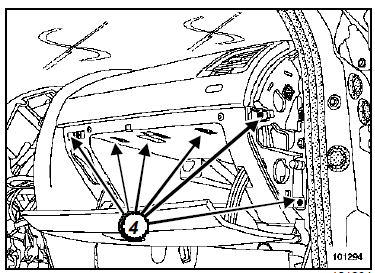

  • Déposer les vis de fixation du vide-poches (4).
  •  Dégager le vide-poches.

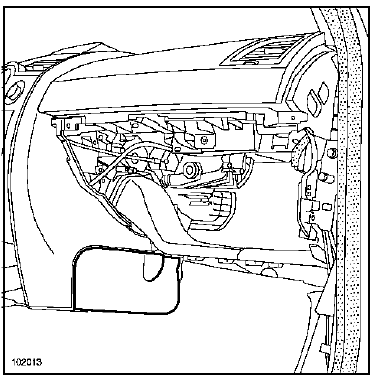

  • Déposer :
  •  le garnissage (5),
  •  les deux vis du filtre habitacle.

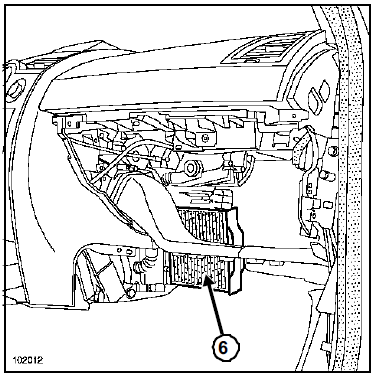

  • Extraire le filtre habitacle (6).

REPOSE

  •  Procéder dans le sens inverse de la dépose.
ATTENTION

Brancher la batterie; effectuer les apprentissages nécessaires (Chapitre Equipement électrique
