Revue technique Renault Megane: Interprétation des états

ET001 + APRES CONTACT CALCULATEUR

ET001 ABSENT contact mis

Effectuer un contrôle du fusible d'alimentation FD (5A) de l'unité de protection et de commutation.

Vérifier à l'aide d'un multimètre la présence d'un + 12 V contact mis au niveau du porte fusible.

Remettre en état si nécessaire.

Vérifier à l'aide d'un multimètre et le + 12 V batterie, la présence d'une masse sur les liaisons suivantes :

Voie G4 connecteur noir A, 48 voies calculateur d'injection → Masse batterie
Voie H4 connecteur noir A, 48 voies calculateur d'injection → Masse batterie
Voie H1 connecteur noir A, 48 voies calculateur d'injection → Masse batterie

Remettre en état si nécessaire.

Si la tension est nulle, s'assurer de la continuité et de l'isolement par rapport à la masse entre la liaison suivante :

Voie D1 connecteur noir A, 48 voies calculateur d'injection → Voie 1 Unité de protection et de commutation

Remettre en état si nécessaire.

ET001 PRESENT contact mis

Vérifier à l'aide d'un multimètre l'absence d'un + 12 V contact coupé au niveau de la voie 1 de l'Unité de protection et de commutation.

Remettre en état si nécessaire

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

ET003 ANTIDEMARRAGE

ET003 ACTIF

Se reporter à la Note Diagnostic Unité Centrale Habitacle.

ET003 INACTIF

Se reporter à la Note Diagnostic Unité Centrale Habitacle.

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

ET004 AUTORISATION CONDITIONNEMENT D'AIR



OUI L'autorisation de conditionnement d'air ne passe à l'état OUI que si la demande de climatisation a été faite par le conducteur : interrupteur climatisation sur position AC ou AUTO avec une ventilation au minimum.

L'état ET018 : "demande de climatisation" passera à OUI si ces conditions sont remplies et autorisera alors le changement de l'état ET004 : "autorisation de conditionnement d'air".

NON L'état ET004 reste à l'état NON sous contact bien que l'interrupteur de demande de climatisation soit actionné.

Le véhicule doit être impérativement sous ralenti pour que l'état ET018 : "Demande de climatisation" passe à OUI afin que l'état ET004 passe aussi à OUI et que la climatisation puisse fonctionner.

Si l'état ET004 reste à l'état N134ON et que l'interrupteur est enclenché, Vérifier :
  •  que le compresseur de climatisation s'enclenche bien,
  •  les fusibles d'alimentation,
  •  la présence de fluide réfrigérant dans le circuit de climatisation,
  •  que la valeur de pression de fluide réfrigérant semble cohérente au ralenti.

Dans le cas ou la pression semble incohérente, se reporter au contrôle du défaut DF049 : "Circuit capteur fluide réfrigérant" et appliquer la démarche préconisée.

Dans le cas ou d'autres défauts apparaîtraient dans le domaine de la climatisation, se reporter à la Note Diagnostic "Climatisation" qui traite ces défauts.

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

ET006 CODE APPRIS



OUI Le code passe à l'état OUI si le dialogue entre le calculateur d'unité centrale habitacle et le calculateur d'injection est possible et que le code du badge est reconnu.

L'autorisation de démarrage moteur n'est faite que si le code est bien reconnu par le calculateur d'unité centrale habitacle et que l'état ET003 : "Antidémarrage" passe à l'état INACTIF.

NON Le code reste à NON si le dialogue entre le calculateur d'unité centrale habitacle et le calculateur d'injection est impossible et l'état ET003 : "Antidémarrage" reste à l'état ACTIF.

La cause peut venir des clefs qui ont été mal apprises, dans ce cas se reporter à la Note diagnostic de l'unité centrale habitacle et effectuer un test du réseau multiplexé dans le cas où le diagnostic a été fait par fonctions) et s'assurer que le dialogue entre l'unité centrale habitacle, l'unité de protection et de commutation et le calculateur d'injection soit présent.

Si le dialogue n'est pas établi, contacter votre techline.

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

Retourner au contrôle de conformité.

ET007 COMMANDE BOITIER DE PRECHAUFFAGE



OUI Lors du démarrage du véhicule à froid, la calculateur d'injection pilote le boîtier de prépostchauffage afin que le véhicule puisse démarrer ; l'état doit passer à OUI lors de la phase de démarrage.

Dans le cas où le véhicule ne démarre pas et que l'état ET007 passe bien à OUI pendant la phase de démarrage moteur, contrôler :

  •  le fusible d'alimentation voie 3 (70A) du boîtier de préchauffage,
  •  les bougies de préchauffage et les liaisons connectiques des voies 2, 6, 7, 1 entre le boîtier de préchauffage et les bougies.

Dans le cas où le véhicule démarre et que l'état ET007 reste à OUI pendant la phase de fonctionnement moteur, se reporter au chapitre interprétation des défauts DF017 : "Circuit commande relais de préchauffage" et DF025 : "Liaison diagnostic boîtier de préchauffage".

NON Après démarrage du véhicule, le calculateur d'injection doit arrêter le pilotage du boîtier de pré-postchauffage ; l'état doit passer à NON lors de la phase de fonctionnement.

Dans le cas où le véhicule ne démarre pas et que l'état reste à NON et que le préchauffage n'a pas été fait pendant la phase de démarrage, contrôler les liaisons suivantes :

Calculateur d'injection Voie A4 connecteur C gris, 32 voies → Voie 9 boîtier de préchauffage
Calculateur d'injection Voie E2 connecteur C gris, 32 voies → Voie 8 boîtier de préchauffage

Remettre en état si nécessaire.

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

ET012 CONTACT FREIN PRIMAIRE

ATTENTION : Les états ET012 et états ET013 sont en liaison directe.

ETAT 012 : "INACTIF", Pédale de frein appuyée

Si les feux de stop fonctionnent :
  •  S'assurer de la continuité et de l'absence de résistance parasite entre :

Calculateur d'injection connecteur gris 32 voies C, Voie E4 → Voie 3 contacteur stop Remettre en état si nécessaire.

Si les feux de stop ne fonctionnent pas :

  •  Contrôler l'état et le montage du contacteur de stop ainsi que le fusible de feux de stop.

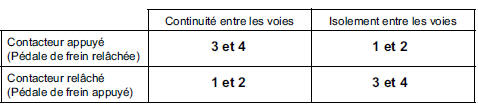

  •  Déposer et tester le fonctionnement du contacteur de stop :

  • Remplacer le contacteur si nécessaire.
  •  Vérifier et assurer la présence du + après contact en voies 2 et 4 sur le connecteur du contacteur de stop.

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

ATTENTION : Les états ET012 et états ET013 sont en liaison directe.

ETAT 012 : "ACTIF", Pédale de frein relâchée.

Si les feux de stop fonctionnent :
  •  S'assurer de la continuité et de l'absence de résistance parasite entre :

Calculateur d'injection connecteur gris 32 voies C, Voie E4 → Voie 3 contacteur stop Remettre en état si nécessaire.

Si les feux de stop ne fonctionnent pas :

  •  Contrôler l'état et le montage du contacteur de stop ainsi que le fusible de feux de stop.

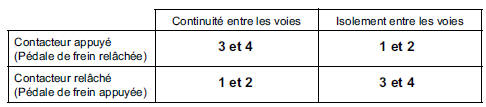

  •  Déposer et tester le fonctionnement du contacteur de stop :

  • Remplacer le contacteur si nécessaire.
  •  Vérifier et assurer la présence du + après contact sur la voie 1 sur le connecteur du contacteur de stop.

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

ET014 CONTROLE DU GMV 1

CONSIGNES

L'état ET014 : "Contrôle du GMV 1" est directement lié à l'état ET022 : "Demande GMV petite vitesse".

TOURNANT Lorsque le motoventilateur se met à fonctionner et que la température d'eau est de 90 ˚C (moteur chaud) ou bien que la climatisation est en fonctionnement, l'état ET022 : "Demande GMV petite vitesse" passe à ACTIF et l'état ET014 : "Contrôle du GMV 1" passe à TOURNANT.

Dans le cas où le motoventilateur ne fonctionne pas, contrôler :

  •  l'état des connectiques du groupe motoventilateur,
  •  vérifier en l'alimentant au + batterie qu'il fonctionne bien.

S'assurer de la continuité entre les voies suivantes :

Voie 1 groupe motoventilateur → Voie M1 connecteur P1 Unité de protection et de commutation (49R3)
Voie 2 groupe motoventilateur → Masse
Voie M1 connecteur P1 Unité de protection et de commutation (49R2) → Voie 2 Résistance petite vitesse
Voie G4 connecteur PPM1 Unité de protection et de commutation → Voie 2 Résistance petite vitesse

Contrôler que la résistance petite vitesse du groupe motoventilateur est bien de 0,69 Ω.

Remplacer la résistance dans le cas où celle-ci n'est pas de cette valeur.

Se reporter au diagnostic des groupes motoventilateurs dans la Note Diagnostic "Unité de protection et de commutation" pour plus de détails.



IMPORTANT

Si l'unité de protection et de commutation ne détecte plus les trames du calculateur d'injection, alors le groupe motoventilateur 1 sera mis en route jusqu'au déchargement total de la batterie.

Si le groupe motoventilateur 1 est en panne, le groupe motoventilateur 2 est alors actionné.

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

ARRETE Lorsque la température du moteur a suffisamment chuté (X < 90 ˚C) ou que la climatisation est arrêtée, l'état ET022 : "Demande GMV petite vitesse" passe à INACTIVE et de ce fait l'état ET014 : "Contrôle du GMV 2" passe à l'état ARRETE.



IMPORTANT

Si l'unité de protection et de commutation ne détecte plus les trames du calculateur d'injection, alors le groupe motoventilateur 1 sera mis en route jusqu'au déchargement total de la batterie.

Si le groupe motoventilateur 1 est en panne, le groupe motoventilateur 2 est alors actionné.

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

ET015 CONTROLE DU GMV 2

CONSIGNES

L'état ET015 : "Contrôle du GMV 2" est directement lié à l'état ET022 : "Demande GMV petite vitesse".

TOURNANT Le motoventilateur 2 se met à fonctionner lorsque le refroidissement par le groupe motoventilateur 1 est insuffisant ou bien que la climatisation est en fonctionnement, l'état ET021 : "Demande GMV grande petite vitesse" passe à ACTIF et l'état ET014 : "Contrôle du GMV 2" passe à TOURNANT.

Dans le cas où le motoventilateur ne fonctionne pas, contrôler :

  •  l'état des connectiques du groupe motoventilateur,
  •  vérifier en l'alimentant au + batterie qu'il fonctionne bien.

S'assurer de la continuité entre les voies suivantes :

Voie 1 groupe motoventilateur → Voie M1 connecteur P1 Unité de protection et de commutation (49R3)
Voie 2 groupe motoventilateur → Masse

Se reporter au diagnostic des groupes motoventilateurs dans la Note Diagnostic "Unité de protection et de commutation" pour plus de détails

ARRETE Lorsque la température du moteur a suffisamment chuté (X < 90 ˚C), l'état ET021 : "Demande GMV grande vitesse" passe à INACTIVE et de ce fait l'état ET015 : "Contrôle du GMV 2" passe à l'état ARRETE.



IMPORTANT

Si l'unité de protection et de commutation ne détecte plus les trames du calculateur d'injection, alors le groupe motoventilateur 1 sera mis en route jusqu'au déchargement total de la batterie.

Si le groupe motoventilateur 1 est en panne, le groupe motoventilateur 2 est alors actionné.

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

ET021 DEMANDE GMV GRANDE VITESSE

CONSIGNES

L'état ET021 : "Demande GMV grande vitesse" est directement lié à l'état ET015 : "Contrôle du GMV 2"

ACTIVE Lorsque la demande de refroidissement est faite par le calculateur d'injection, l'état ET021 : "Demande GMV grande vitesse" passe à ACTIVE et l'unité de protection et de commutation commande alors le groupe motoventilateur 2 et l'état ET015 : "Contrôle du GMV 2" passe à TOURNANT.

Dans le cas où le motoventilateur ne fonctionne pas, se reporter à l'interprétation de l'état ET015 : "Contrôle du GMV 2".

INACTIVE Lorsque la demande de refroidissement n'est plus faite par le calculateur d'injection, l'état ET021 : "Demande GMV grande vitesse" passe à INACTIVE et l'unité de protection et de commutation commande alors le groupe motoventilateur 2 et l'état ET015 : "Contrôle du GMV 2" passe à l'état ARRETE.



IMPORTANT

Si l'unité de protection et de commutation ne détecte plus les trames du calculateur d'injection, alors le groupe motoventilateur 1 sera mis en route jusqu'au déchargement total de la batterie.

Si le groupe motoventilateur 1 est en panne, le groupe motoventilateur 2 est alors actionné.

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

ET022 DEMANDE GMV PETITE VITESSE

CONSIGNES

L'état ET022 : "Demande GMV petite vitesse" est directement lié à l'état ET014 : "Contrôle du GMV 1".

ACTIVE Lorsque la demande de refroidissement est faite par le calculateur d'injection, l'état ET022 : "Demande GMV petite vitesse" passe à ACTIVE et l'unité de protection et de commutation commande alors le groupe motoventilateur 1 et l'état ET014 : "Contrôle du GMV 1" passe à TOURNANT.

Dans le cas où le motoventilateur ne fonctionne pas, se reporter à l'interprétation de l'état ET014 : "Contrôle du GMV 1".

INACTIVE Lorsque la demande de refroidissement n'est plus faite par le calculateur d'injection, l'état ET022 : "Demande GMV petite vitesse" passe à INACTIVE et l'unité de protection et de commutation commande alors le groupe motoventilateur 2 et l'état ET014 : "Contrôle du GMV 1" passe à l'état ARRETE.



IMPORTANT

Si l'unité de protection et de commutation ne détecte plus les trames du calculateur d'injection, alors le groupe motoventilateur 1 sera mis en route jusqu'au déchargement total de la batterie.

Si le groupe motoventilateur 1 est en panne, le groupe motoventilateur 2 est alors actionné.

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

ET035 INFORMATION MARCHE ARRIERE



PRESENTE Lorsque le conducteur enclenche la marche arrière, l'état ET035 : "Information marche arrière" doit passer au statut de PRESENTE.

Dans le cas où le conducteur a bien sélectionné cette vitesse et que l'état ne change pas de statut, reste à ABSENTE, contrôler :

  •  Le contacteur de feux de marche arrière pour la boîte manuelle (BVM 6).

S'assurer de la continuité et de l'absence de résistance parasite entre :

Unité de protection et de commutation Voie E9 Voie A2 contacteur de feux marche arrière
Unité de protection et de commutation Voie E6 → Voie A1 contacteur de feux marche arrière

Remettre en état si nécessaire.

  •  Le capteur point mort / feux marche arrière pour la boîte manuelle (BVM 5).

S'assurer de la continuité et de l'absence de résistance parasite entre :

Unité de protection et de commutation Voie E6 → Voie A2 capteur
Unité de protection et de commutation Voie E9 → Voie A1 capteur
Unité de protection et de commutation Voie D6 → Voie A3 capteur

Remettre en état si nécessaire.

  •  Le contacteur multifonction module Boîte de vitesse automatique

S'assurer de la continuité et de l'absence de résistance parasite entre :

Unité de protection et de commutation Voie E6 → Voie A2 contacteur multifonction
Unité de protection et de commutation Voie E9 → Voie A1 contacteur multifonction

Vérifier également l'état du fusible de protection F5G (7,5 A).

Remettre en état si nécessaire.

En cas de problème se reporter à la note diagnostic de l'Unité de protection et de commutation.

ABSENTE Lorsque le conducteur désenclenche la marche arrière, l'état ET035 : "Information marche arrière" doit passer au statut ABSENTE.

En cas de problème, se reporter au diagnostic ci-dessus

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

ET040 PEDALE D'EMBRAYAGE

CONSIGNES

Particularité : Appliquer les contrôles seulement si les états "Inactif" et "Actif" sont incohérents avec la position de la pédale.

ETAT "INACTIF", Pédale d'embrayage appuyée.

  • Contrôler l'état et le montage du contacteur d'embrayage.

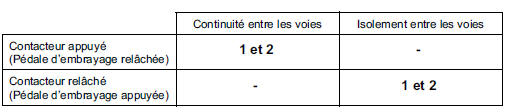

  •  Contrôler et assurer la continuité de la liaison entre la voie 1 du connecteur du contacteur d'embrayage et la voie C4 du connecteur noir 32 voies du calculateur.
  •  Vérifier et assurer la présence de la masse en voie 2 sur le connecteur du contacteur d'embrayage.

Réparer si nécessaire.

  •  Déposer et tester le fonctionnement du contacteur d'embrayage :

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

ET042 REGULATEUR / LIMITEUR DE VITESSE

CONSIGNES

L'état ET032 : "Désactivation régulateur de vitesse" est directement lié à l'état ET042 : "Régulateur/Limiteur de vitesse".

La régulation de vitesse reste désactivée tant que le véhicule ne dépasse pas une vitesse V 30 km/h.

Neuf états sont associés et dès que l'un passe à un statut d'actif, le régulateur de vitesse est immédiatement désactivé.

Particularités : Appliquer les contrôles seulement si les états sont incohérents avec la position des boutons.

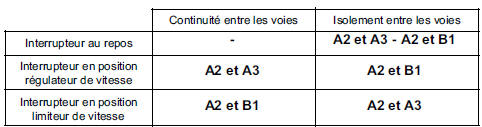

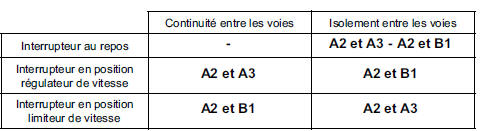

Absence ETAT1, ETAT2, interrupteur marche-arrêt appuyé (ET042 "INACTIF").

Effectuer un contrôle de la connectique de l'interrupteur marche-arrêt régulateur de vitesse et du calculateur (connecteur noir 32 voies). Réparer si nécessaire.
  •  Vérifier et assurer la présence du + après contact en voies A2 sur le connecteur de l'interrupteur régulateur/ limiteur de vitesse.
  •  Déposer et tester le fonctionnement de l'interrupteur régulateur-limiteur de vitesse :

  • Contrôler et assurer la continuité et l'absence de résistance parasite de la liaison entre la voie A3 (régulateur) ou B1 (limiteur) du connecteur de l'interrupteur et la voie A2 (régulateur) ou C3 (limiteur) du connecteur noir 32 voies du calculateur.

Remplacer l'interrupteur si nécessaire

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

ETAT1, ETAT2, interrupteur au repos.

Effectuer un contrôle de la connectique de l'interrupteur marche-arrêt régulateur de vitesse et du calculateur (connecteur noir 32 voies). Réparer si nécessaire.
  •  Déposer et tester le fonctionnement de l'interrupteur régulateur-limiteur de vitesse :

  • Remplacer le contacteur si nécessaire.
  •  Contrôler et assurer l'isolement au 12 V de la liaison entre la voie A3 (régulateur) ou voie B1 (limiteur) du connecteur de l'interrupteur régulateur-limiteur de vitesse et la voie A2 (régulateur) ou voie C3 (limiteur) du connecteur noir 32 voies du calculateur.

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

Absence ETAT3, ETAT4, ETAT5, ETAT6, bouton appuyé (ET042 "INACTIF").

  • Verrouiller le calculateur d'airbag er déposer l'airbag frontal conducteur (se reporter aux Notes Techniques traitant ce sujet).
  •  Vérifier l'état et le branchement correct du connecteur noir 3 voies sous l'airbag frontal conducteur. Réparer si nécessaire.
  •  Déconnecter le connecteur 3 voies et vérifier côté boutons la valeur de résistance des boutons :

Si les valeurs ne sont pas conformes, remplacer les commandes au

Si les valeurs ne sont pas conformes, remplacer les commandes au volant.

Si les valeurs sont correctes, rebrancher le connecteur 3 voies noir et effectuer les mêmes mesures depuis le connecteur noir 32 voies du calculateur entre les voies D3 et D2.

  •  Si l'incident persiste, contrôler la liaison : Calculateur injection moteur / Contacteur tournant sous volant, en vous aidant du schéma électrique approprié (résistance de ligne, court circuit...).

Effectuer les réparations nécessaires.

  •  Si les valeurs sont correctes, contacter votre techline.

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

ET076 DEMARRAGE



AUTORISE Lorsque le conducteur a introduit son badge de démarrage ou que le badge a été reconnu par le système d'antidémarrage, le calculateur d'unité centrale autorise le démarrage au calculateur d'injection, l'état ET076 passera à AUTORISE et le véhicule pourra démarrer.
INTERDIT Lorsque le conducteur n'est plus reconnu par le calculateur d'unité centrale habitacle celui-ci interdit le démarrage du véhicule, l'état ET076 passera à INTERDIT et le véhicule ne pourra démarrer.

Vérifier la pile du badge et faire un diagnostic de l'unité centrale habitacle.

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

ET077 CHOC DETECTE



OUI Lorsque le véhicule a subi un crash, le calculateur d'injection détecte l'information qui lui a été délivrée par le calculateur d'airbag et l'état ET077 est à OUI.

Couper le contact pendant dix secondes puis remettre le contact pour permettre le démarrage du moteur.

Effectuer ensuite un effacement des défauts.

NON Lorsque le véhicule n'a subi aucun choc ou que la procédure de démarrage décrite cidessus a été réalisée, l'état ET077 est à NON.

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

ET078 REGULATION D'AIR



BOUCLE OUVERTE Lorsque la demande de régulation d'air a été demandée par le conducteur, l'état ET078 passe à BOUCLE OUVERTE.
ACTIVE Vérifier à l'aide d'un multimètre l'absence d'un + 12 V contact coupé au niveau de la voie 1 de l'unité de protection et de commutation.

Remettre en état si nécessaire.

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

ET079 PRESENCE CLIMATISATION



OUI Si la tension est absente, s'assurer de la continuité et de l'isolement par rapport à la masse entre la liaison suivante :

Voie D1 connecteur noir A, 48 voies calculateur d'injection → Voie 1 Unité de protection et de commutation

Remettre en état si nécessaire.

NON Vérifier à l'aide d'un multimètre l'absence d'un + 12 V contact coupé au niveau de la voie 1 de l'unité de protection et de commutation.

Remettre en état si nécessaire.

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

ET088 DEMANDE ENCLENCHEMENT COMPRESSEUR



ACTIVE Si la tension est absente, s'assurer de la continuité et de l'isolement par rapport à la masse entre la liaison suivante :

Voie D1 connecteur noir A, 48 voies calculateur d'injection → Voie 1 Unité de protection et de commutation

Remettre en état si nécessaire.

INACTIVE Vérifier à l'aide d'un multimètre l'absence d'un + 12 V contact coupé au niveau de la voie 1 de l'unité de protection et de commutation.

Remettre en état si nécessaire.

APRES REPARATION

Refaire un diagnostic du système.

Traiter les autres défauts éventuels.

Effacer les défauts mémorisés.

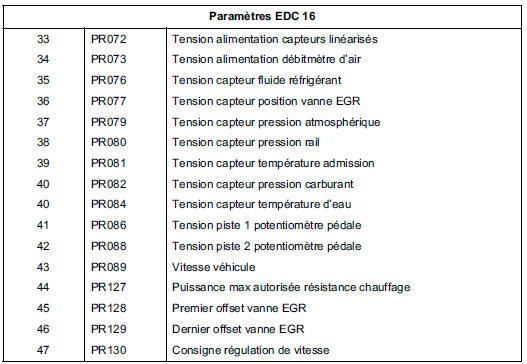

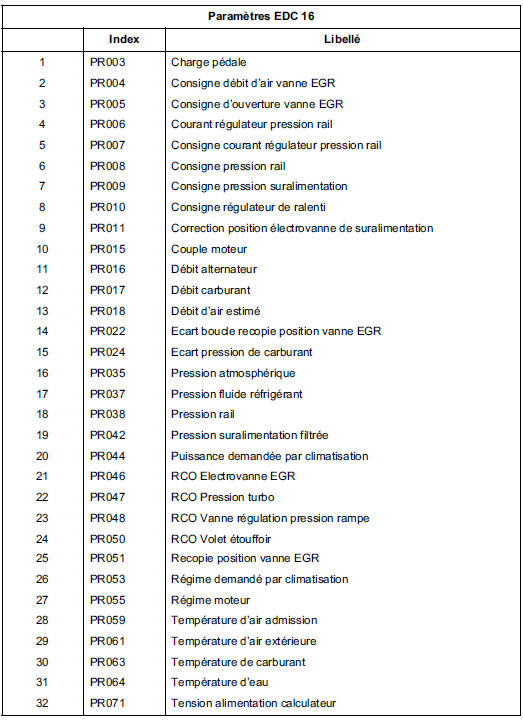

Tableau récapitulatif des paramètres

Interprétation des paramètres

    Contrôle de conformité
    CONSIGNES N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformit& ...

    Interprétation des paramètres
    PR003 CHARGE PEDALE CONSIGNES Aucun défaut ne doit être présent ou mémorisé. Effectuer ce diagnostic après avoir relevé une incoh&ea ...

    D'autres materiaux:

    Commande sous volant
    La commande de l'autoradio au volant est raccordée à l'afficheur déporté ou à l'unité centrale de communication (Chapitre Système télématique embarqué). I - BRANCHEMENT II - FONCTIONNEMENT ...

    Remplacement d'organe
    Remplacement calculateur Lors d'un remplacement calculateur, effectuer les configurations suivantes :  couper le contact,  remplacer le calculateur,  renseigner le numéro de VIN par la commande VP001,  configurer l'index tachymétrique par la commande VP00 ...

    Diagramme de fonctionnement
    ALP 1 Methode d'alimentation des calculateurs pour diagnostic CONSIGNES Les véhicules ne possèdent pas de position " + après contact ". Pour alimenter les calculateurs, positionner le badge dans le repose-badge et effectuer un appui long sur le bouton de d&e ...

    Categorie
