Revue technique Renault Megane: Contrôle de conformité
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur arrêté sous contact.

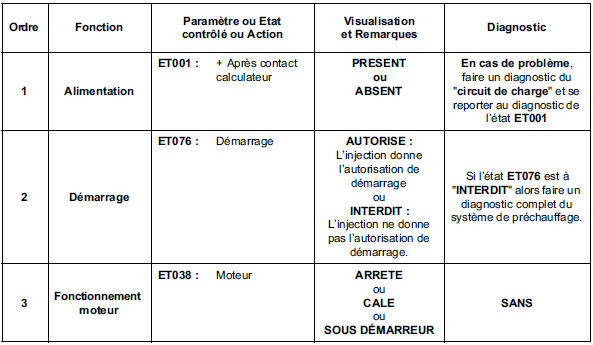

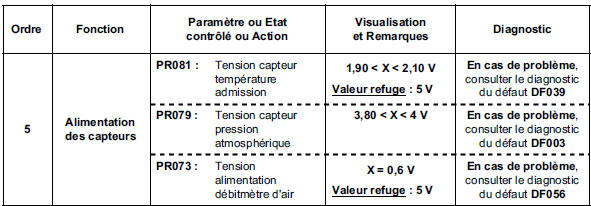

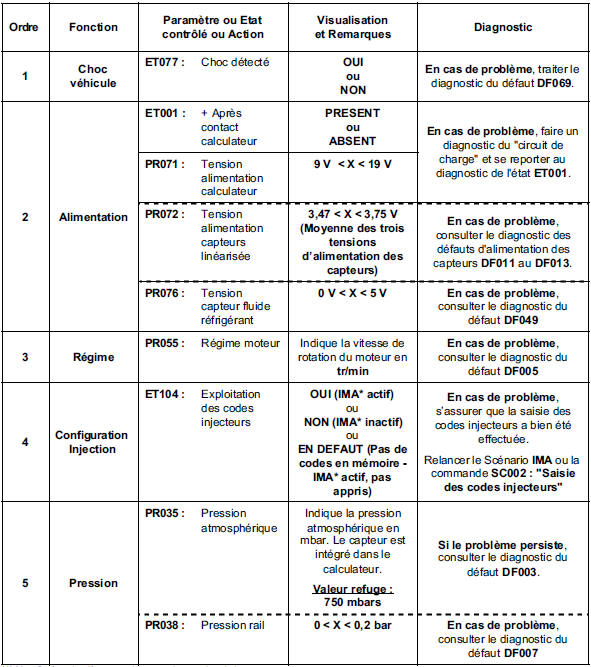

ETATS ET PARAMETRES PRINCIPAUX DU CALCULATEUR (EDC16 MEGANE VDIAG 44)
*IMA : Scénario d'apprentissage des codes Injecteurs.
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur arrêté sous contact.

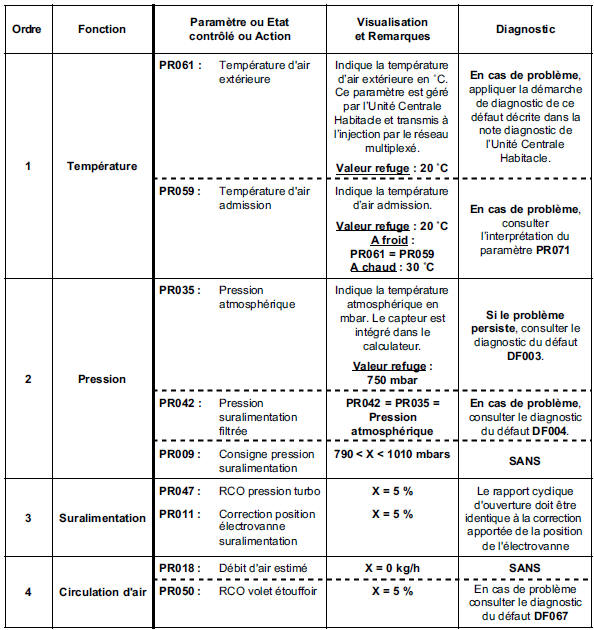

CIRCULATION D'AIR (SURALIMENTATION - ADMISSION) (EDC16 MEGANE VDIAG 44)
*RCO : Rapport Cyclique d'Ouverture
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur arrêté sous contact.

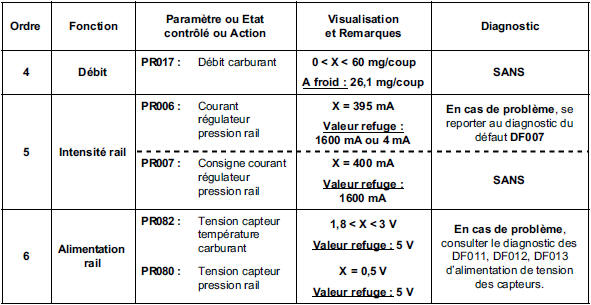

CIRCUIT CARBURANT - GPL (EDC16 MEGANE VDIAG 44)
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur arrêté sous contact.
ANTIPOLLUTION - OBD (EDC16 MEGANE VDIAG 44)
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur arrêté sous contact.
BOUCLE FROIDE (EDC16 MEGANE VDIAG 44)
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur arrêté sous contact.

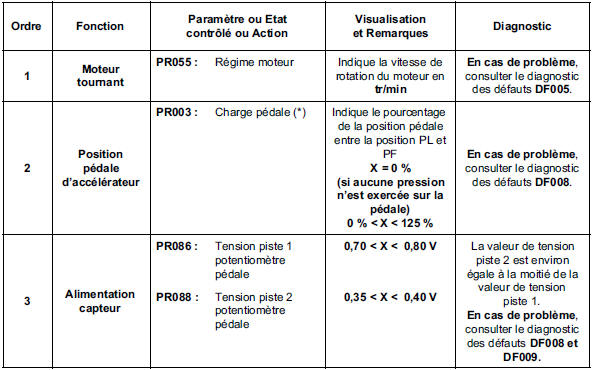

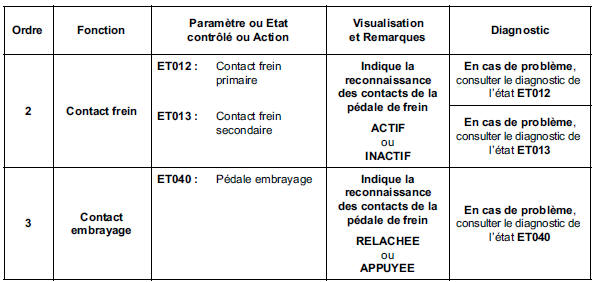

PARAMETRES CONDUCTEUR (EDC16 MEGANE VDIAG 44)
(*) TENSIONS PEDALE - A FROID SANS CONTACT (Valeurs moyennes données à titre indicatif).
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur arrêté sous contact.

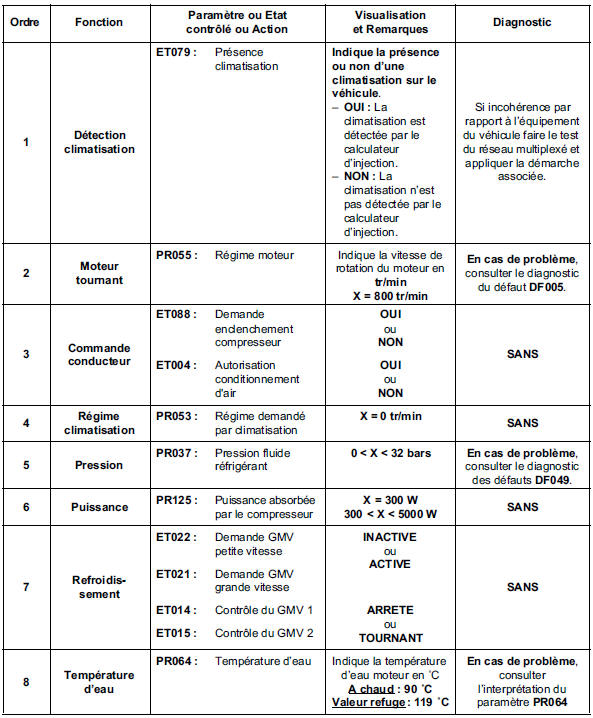

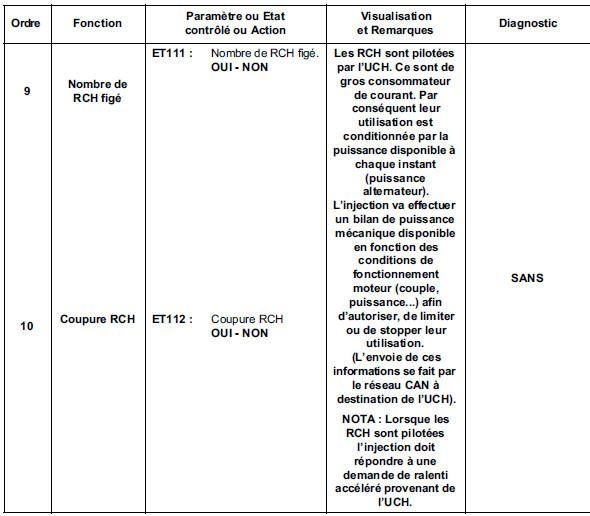

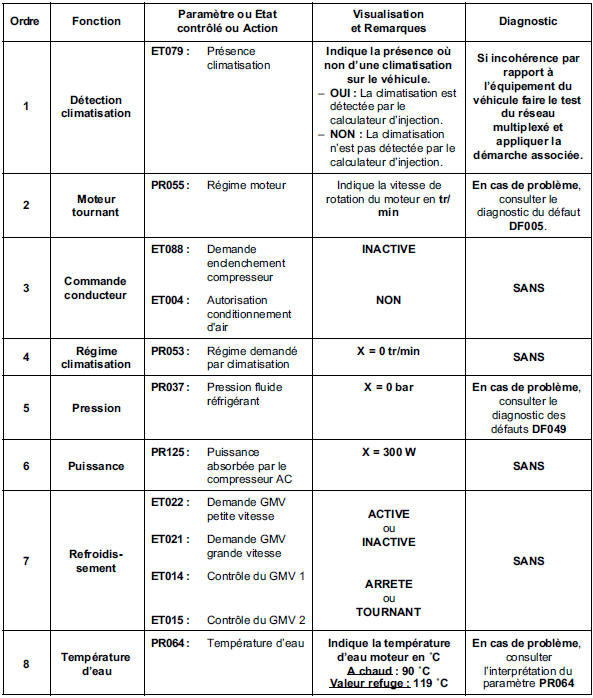

CHAUFFAGE (EDC16 MEGANE VDIAG 44)
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur arrêté sous contact.

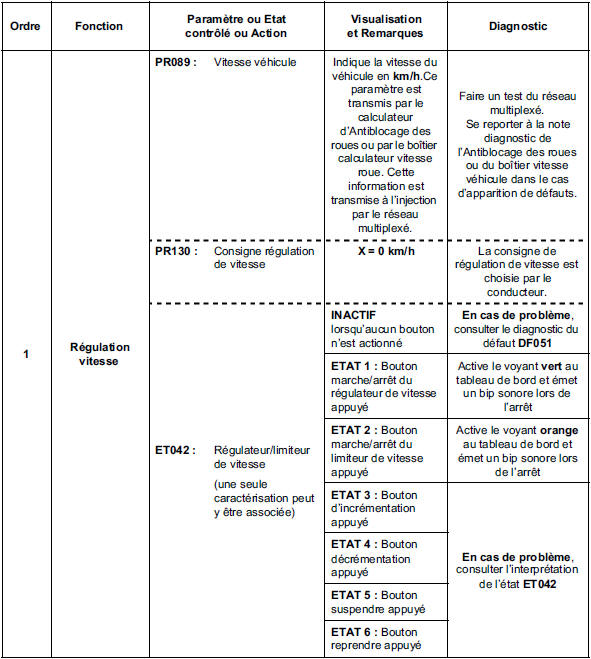

REGULATION - LIMITEUR VITESSE (EDC16 MEGANE VDIAG 44)
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur arrêté sous contact.

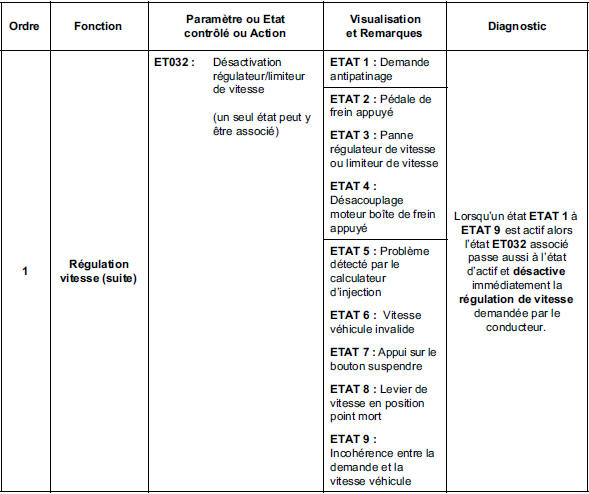

REGULATION - LIMITEUR VITESSE (EDC16 MEGANE VDIAG 44)
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur arrêté sous contact.
REFROIDISSEMENT MOTEUR (EDC16 MEGANE VDIAG 44)
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur arrêté sous contact.

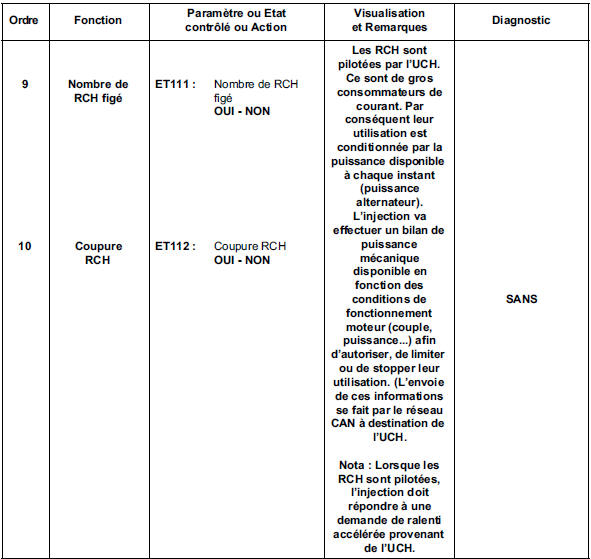

ALLUMAGE - PRECHAUFFAGE (EDC16 MEGANE VDIAG 44)
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif. Condition d'exécution : moteur arrêté sous contact
DEMARRAGE (EDC16 MEGANE VDIAG 44)

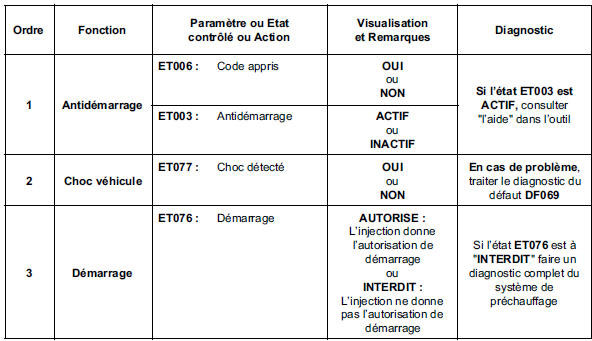

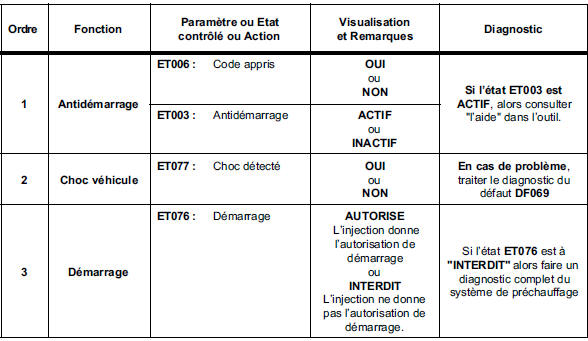

PROTECTION (EDC16 MEGANE VDIAG 44)
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur au ralenti.

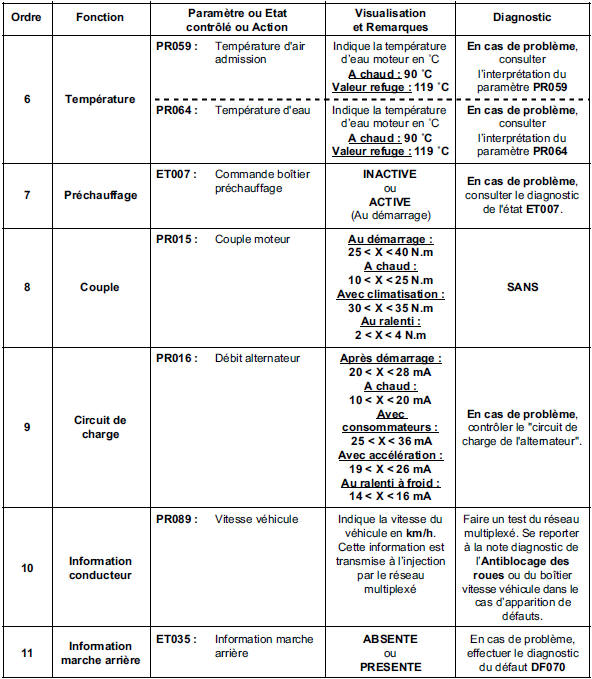

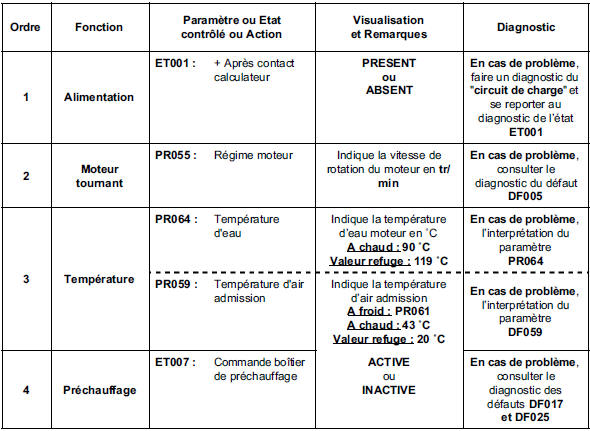

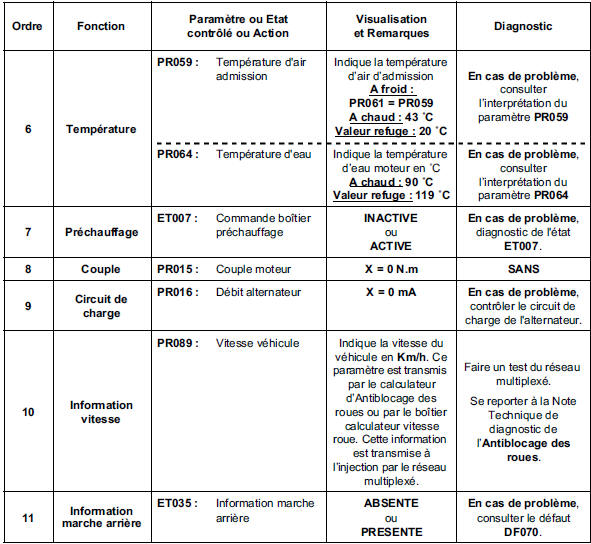

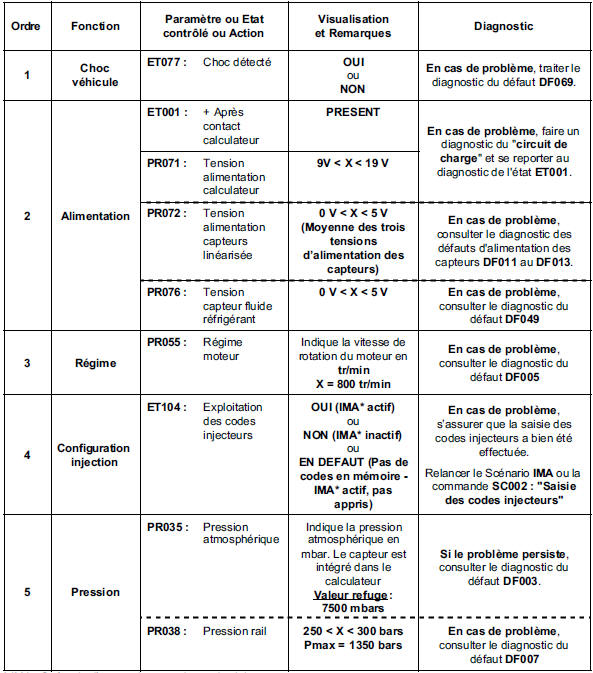

ETATS ET PARAMETRES PRINCIPAUX DU CALCULATEUR (EDC16 MEGANE VDIAG 44)
* IMA : Scénario d'apprentissages des codes injecteurs
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur au ralenti.

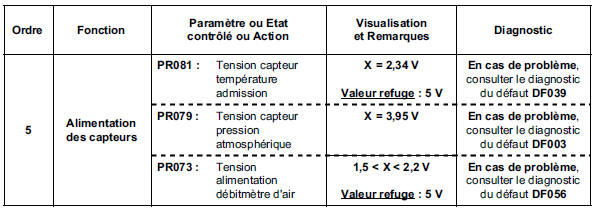

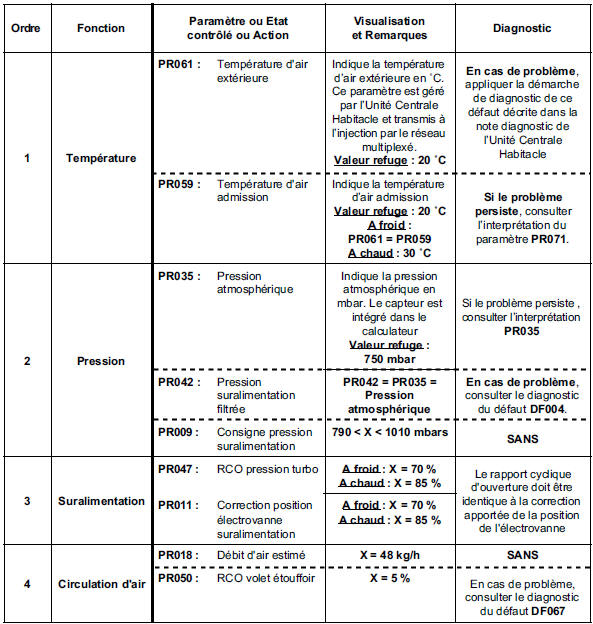

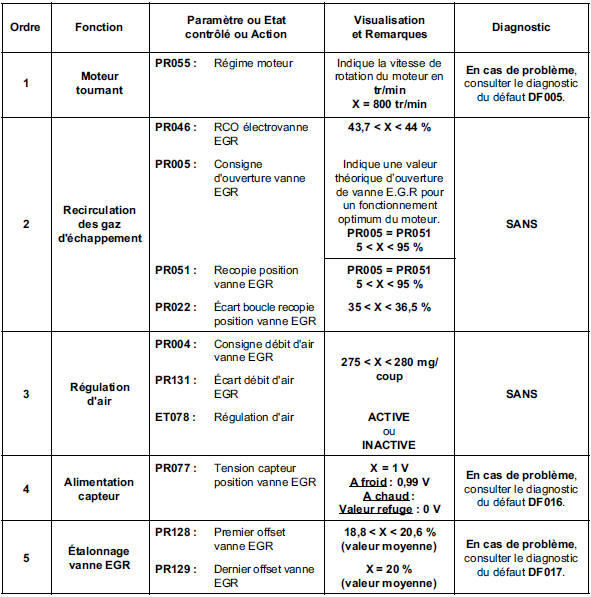

CIRCULATION D'AIR (SURALIMENTATION - ADMISSION) (EDC16 MEGANE VDIAG 44)
* RCO : Rapport Cyclique d'Ouverture
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur au ralenti.

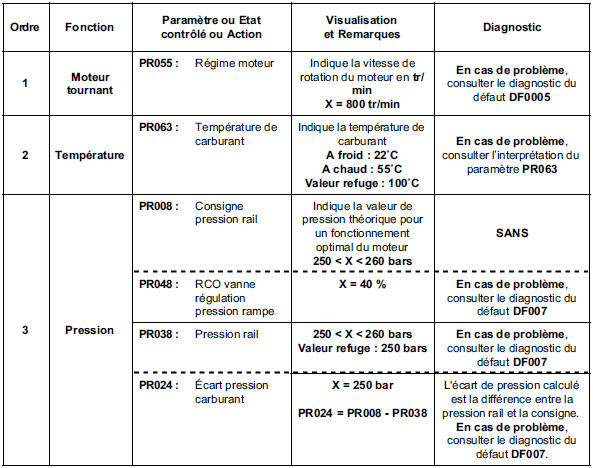

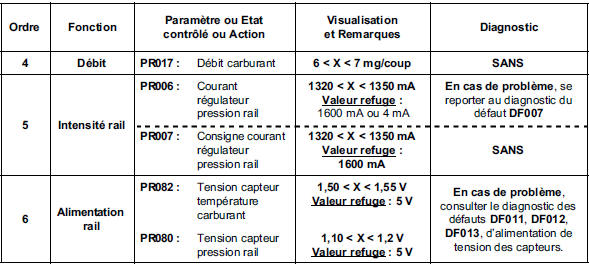

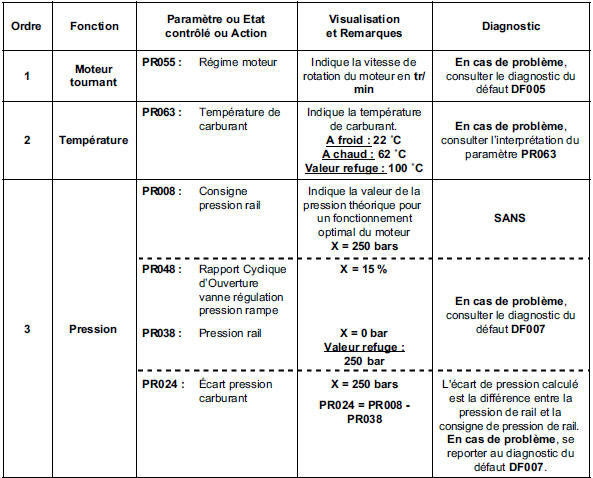

CIRCUIT CARBURANT - GPL (EDC16 MEGANE VDIAG 44)
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur au ralenti.

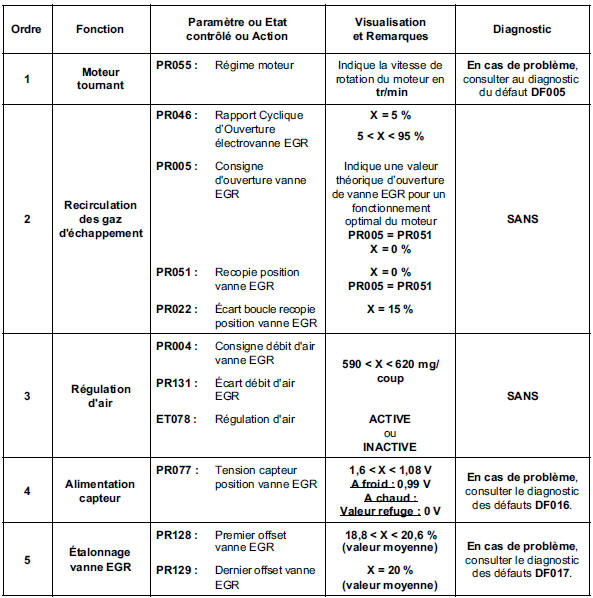

ANTIPOLLUTION - OBD (EDC16 MEGANE VDIAG 44)
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur au ralenti.
BOUCLE FROIDE (EDC16 MEGANE VDIAG 44)
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur au ralenti

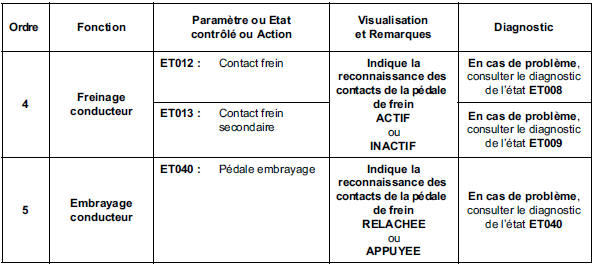

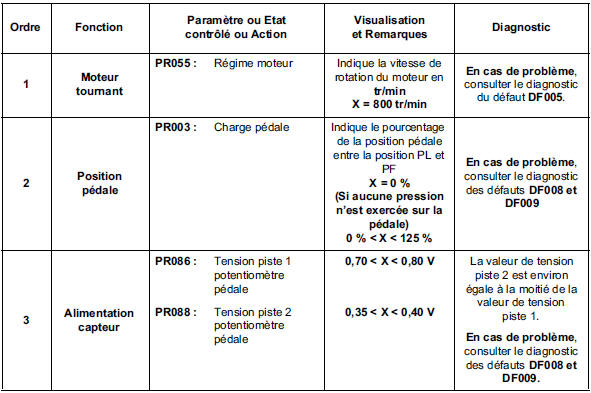

PARAMETRES CONDUCTEUR (EDC16 MEGANE VDIAG 44)

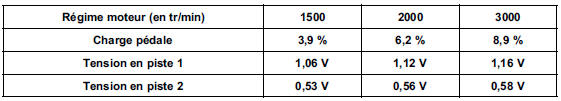

(*) TENSION PEDALE (valeurs moyennes données à titre indicatif).
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur au ralenti.

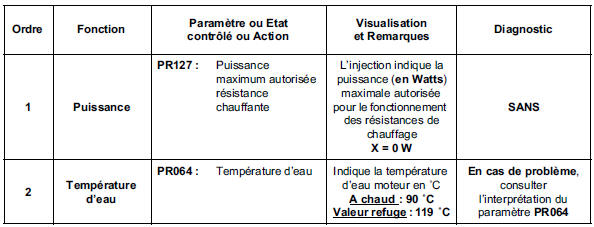

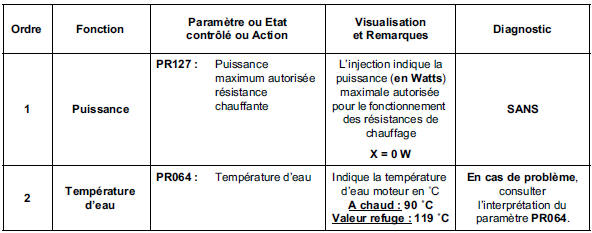

CHAUFFAGE (EDC16 MEGANE VDIAG 44)
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur au ralenti.

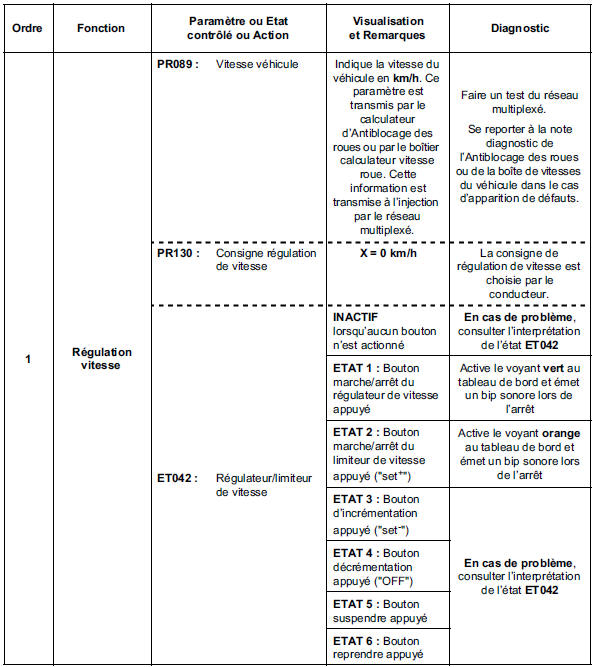

REGULATEUR - LIMITEUR VITESSE (EDC16 MEGANE VDIAG 44)
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur au ralenti.

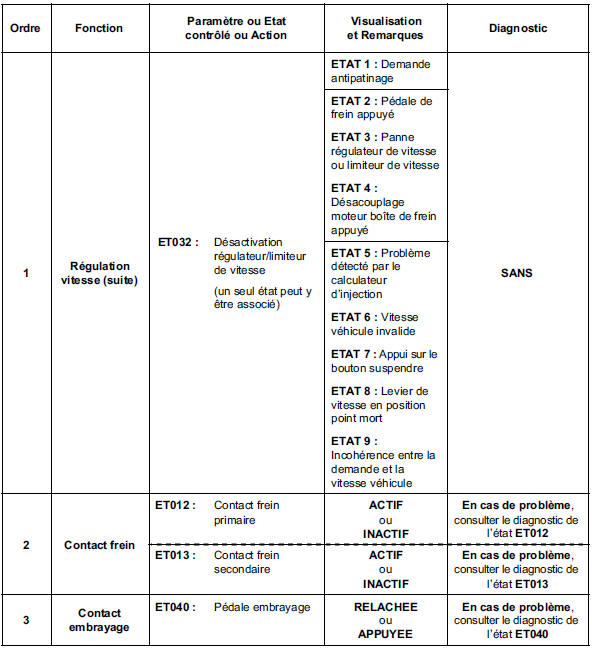

REGULATEUR - LIMITEUR VITESSE (EDC16 MEGANE VDIAG 44)
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur au ralenti.

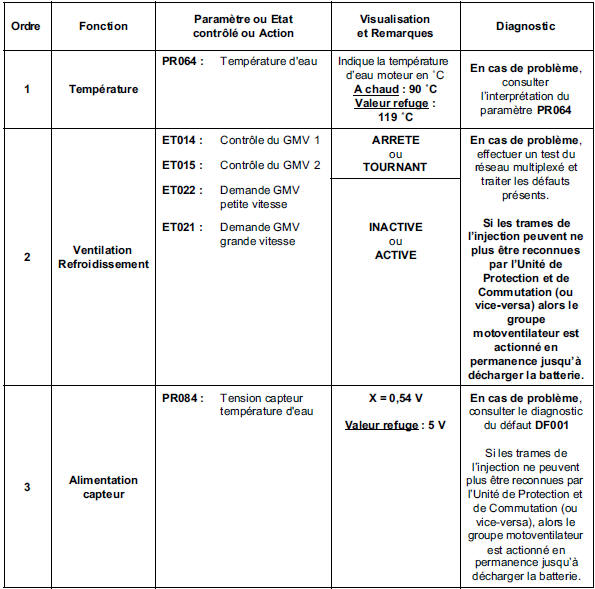

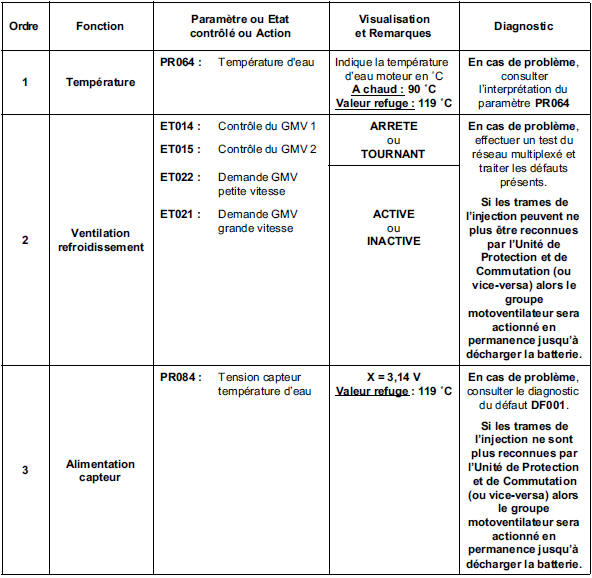

REFROIDISSEMENT MOTEUR (EDC16 MEGANE VDIAG 44)
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur au ralenti.

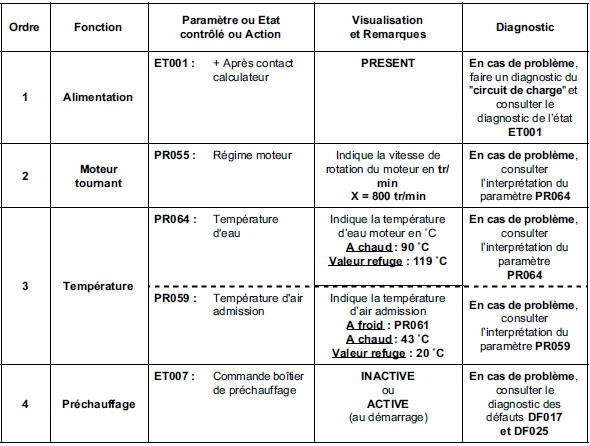

ALLUMAGE - PRECHAUFFAGE (EDC16 MEGANE VDIAG 44)
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'exécution : moteur au ralenti.

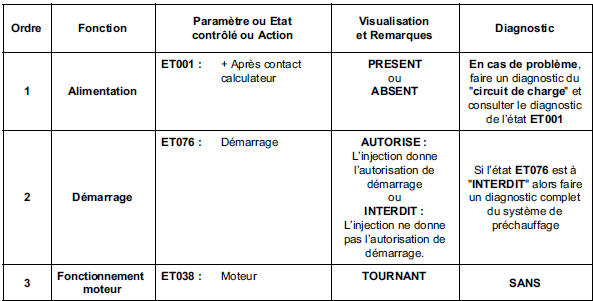

DEMARRAGE (EDC16 MEGANE VDIAG 44)
PROTECTION (EDC16 MEGANE VDIAG 44)

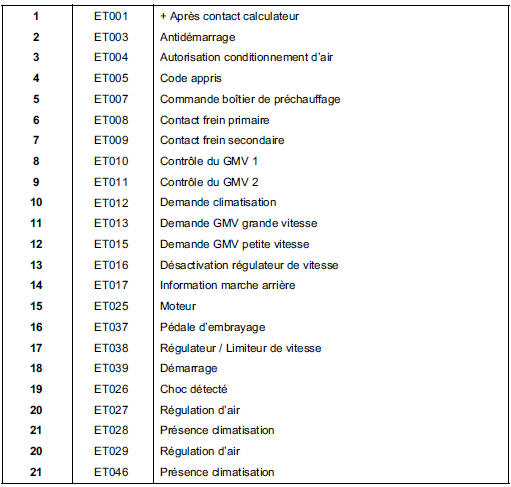

Tableau récapitulatif des états
Interprétation des défauts
DF001
PRESENT
OU
MEMORISE
CIRCUIT CAPTEUR TEMPERATURE D'EAUCC.0 : Court-circuit à la
masse
CO.1 : Circuit ouvert ou court-circuit au + 12 V
CONSIGNES
Conditions ...
Interprétation des états
ET001
+ APRES CONTACT CALCULATEUR
ET001 ABSENT contact mis
Effectuer un contrôle du fusible d'alimentation FD (5A) de l'unité
de protection et de commutation.
...
